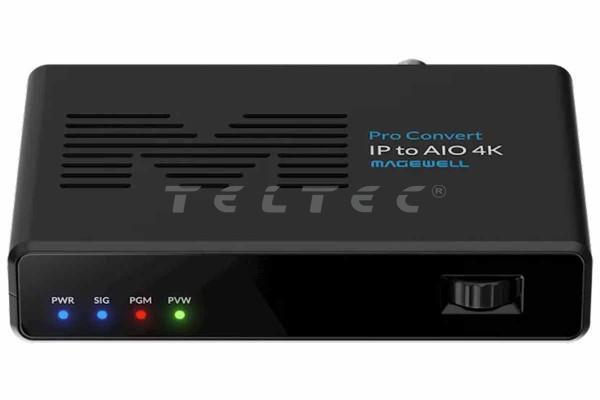

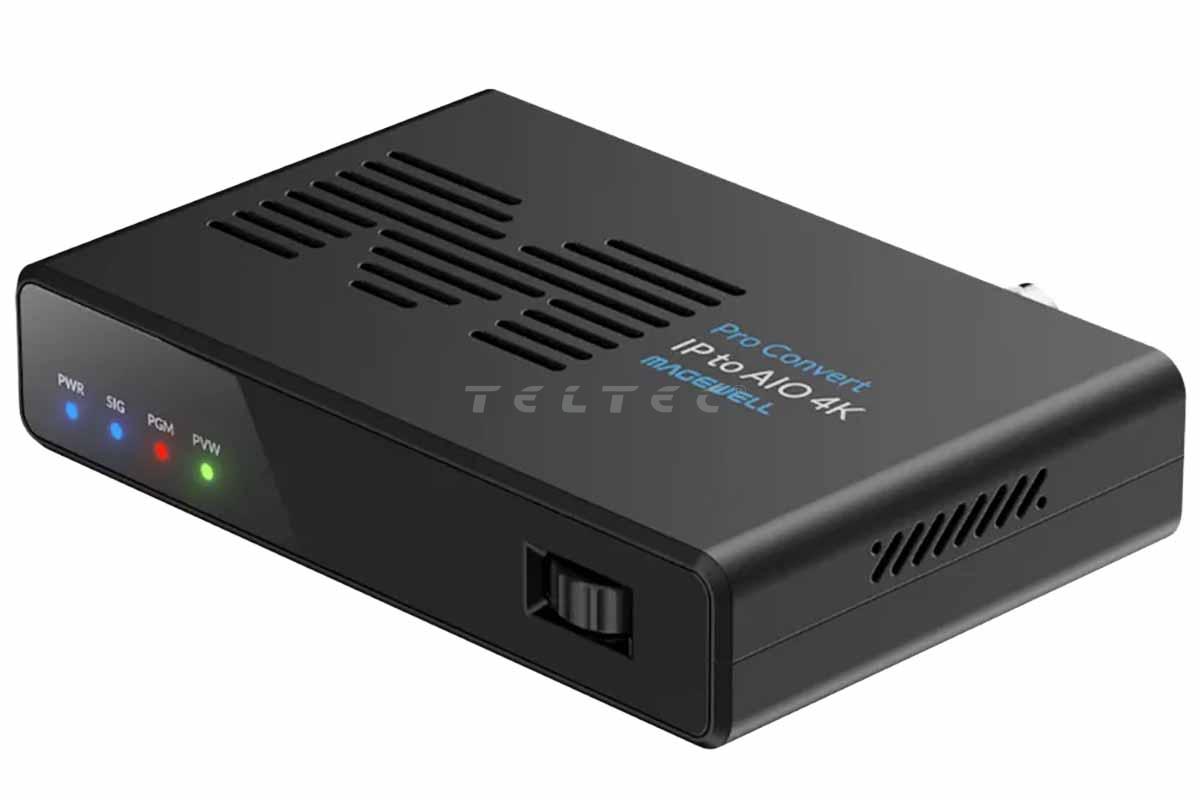

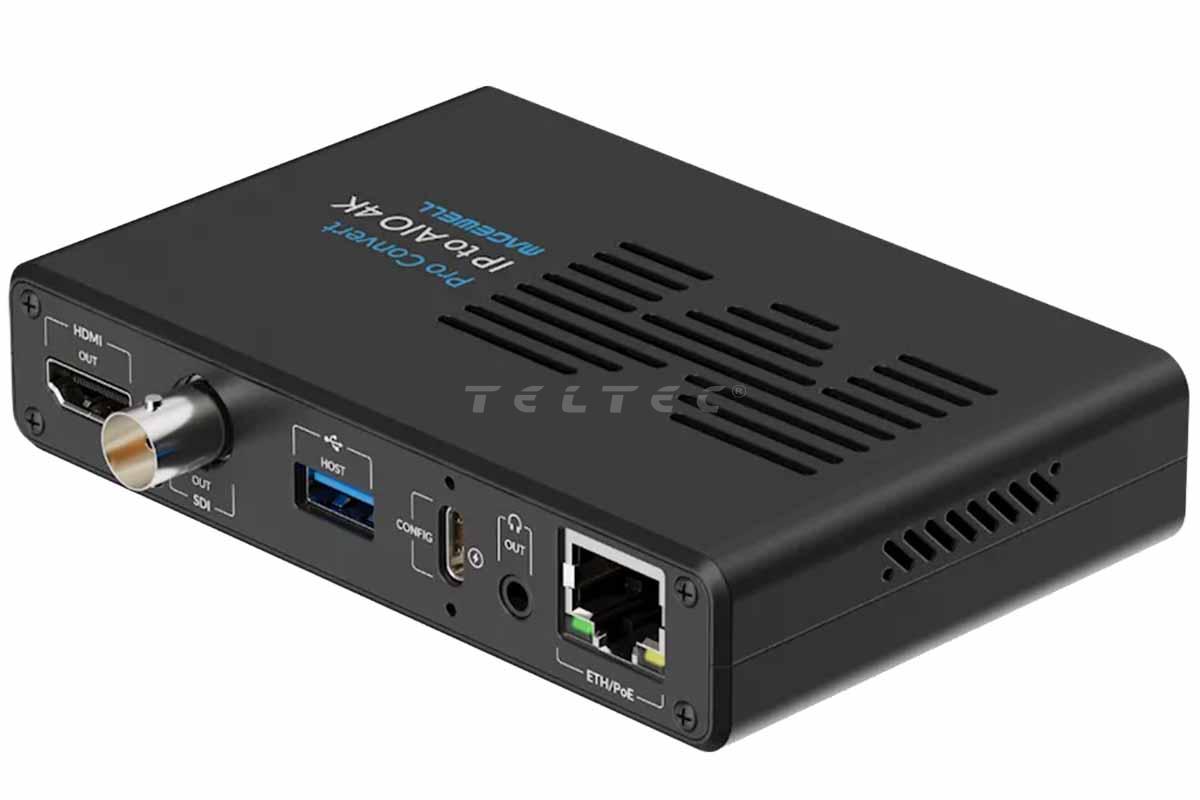

Magewell Pro Convert IP to AIO 4K

Magewell Pro Convert IP to AIO 4K ist ein Standalone-IP-Decoder, der bis zu vier IP-Videostreams in ein Ausgangssignal mit bis zu 4096 x 2160p60 umsetzt. Das Signal wird gleichzeitig über HDMI 2.0 und über einen SDI-Ausgang von SD- bis 12G-SDI ausgegeben. Dekodiert werden NDI|High Bandwidth, NDI|HX2 und NDI|HX3, MPEG-TS über RTP, UDP, SRT und RIST sowie RTMP, RTSP, HLS, HTTP und Zixi. Neben der Einzelansicht stehen die Layouts Picture-in-Picture und Quad View für Multiview-Ausgaben zur Verfügung. Konfiguration und Fernverwaltung erfolgen über die Web-Oberfläche, Magewell Control Hub, Zixi ZEN Master oder die HTTP-API. Die Stromversorgung läuft über 12 V an USB-C oder über PoE+.

Das Wichtigste in 4 Punkten

• Bis zu vier IP-Streams in Single View, Picture-in-Picture oder Quad View; Single View bis 4096 x 2160p60, Picture-in-Picture und Quad View bis 1920 x 1080p60 je Stream
• Gleichzeitige Ausgabe über HDMI 2.0 und SDI mit bis zu 4096 x 2160p60, SDI-Ausgang SD- bis 12G-SDI
• Protokollunterstützung für NDI 6.3, SRT, RIST und Zixi sowie RTMP, RTSP, HLS und HTTP
• Stromversorgung per PoE+ nach IEEE 802.3at oder mit 12 V über USB-C, Verwaltung über Web-Oberfläche, Control Hub und Zixi ZEN Master

Für wen ist der Magewell Pro Convert IP to AIO 4K geeignet?

Der Magewell Pro Convert IP to AIO 4K richtet sich an Broadcast- und Pro-AV-Anwendungen, in denen IP-Streams auf Geräte mit HDMI- oder SDI-Eingang gebracht werden müssen. Dazu gehören Displays, Monitore, Bildmischer, Recorder und Verteiltechnik in bestehenden Baseband-Infrastrukturen.

Der Decoder unterstützt NDI, SRT, RIST, Zixi und klassische Streaming-Protokolle wie RTMP, RTSP und HLS. Damit eignet er sich für Produktionen, in denen Signale aus unterschiedlichen Quellen zusammenlaufen, etwa aus NDI-Netzwerken, aus Contribution-Strecken über SRT oder Zixi oder aus Streaming-Servern.

Mit dem Quad-View-Layout lassen sich bis zu vier HD-Streams gleichzeitig auf einem Ausgang darstellen. Das ist für Multiview-Monitoring in Regie, Leitstand oder Event-Technik gedacht. Für Zixi-basierte Workflows lässt sich das Gerät in Zixi ZEN Master registrieren und zentral verwalten.

In der Praxis

Quellen werden in der Web-Oberfläche angelegt, Layouts als Profile gespeichert. Alternativ ist die Bedienung direkt am Gerät über einen Drehknopf möglich oder über eine Tastatur und Maus am USB-A-Anschluss. Die Web-Oberfläche zeigt eine Vorschau des Ausgangsbildes als Echtzeit-Stream oder MJPEG-Bild und bietet eine PTZ-Steuerung.

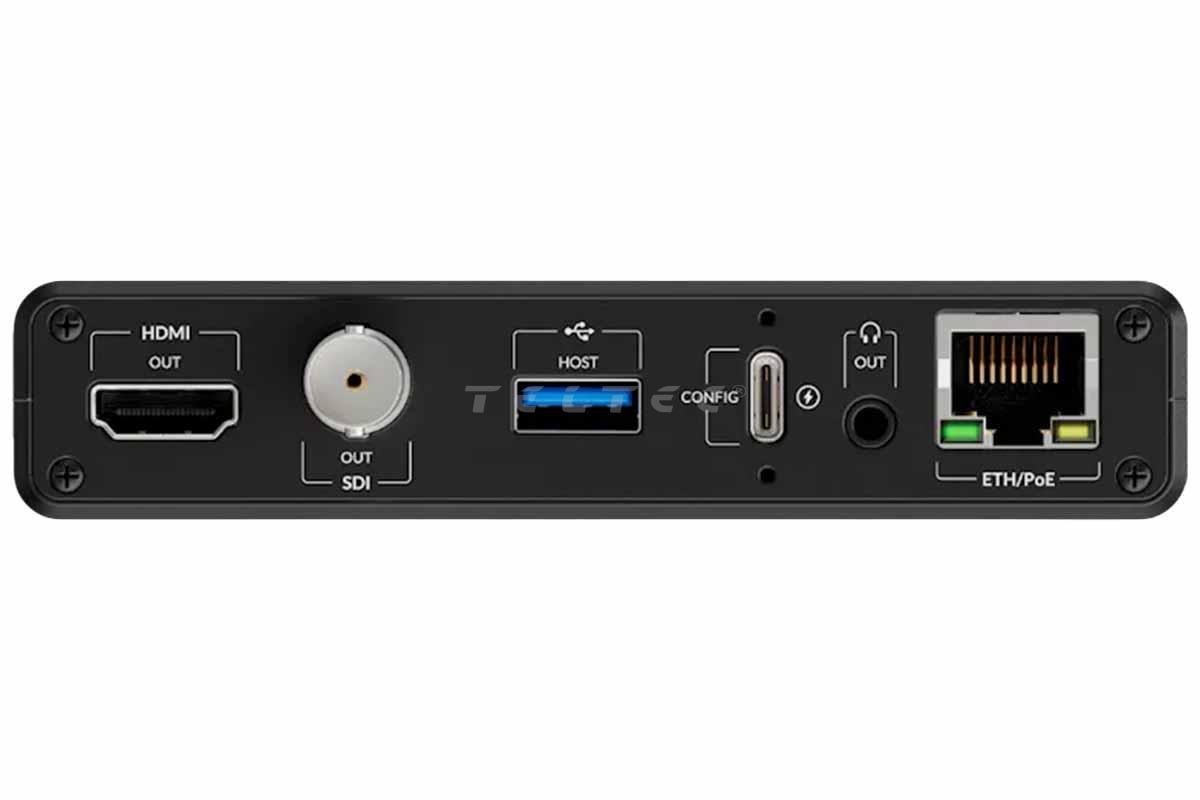

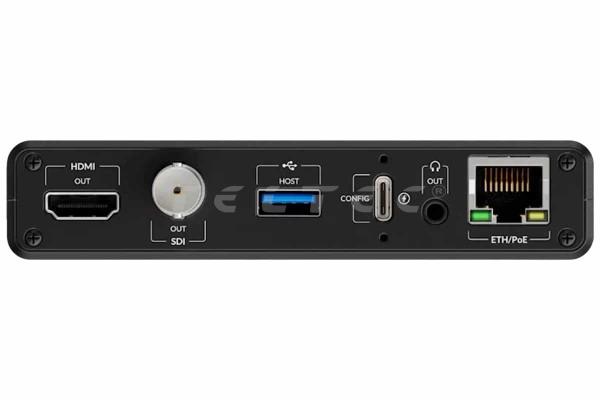

Das Ausgangssignal liegt gleichzeitig an HDMI und SDI an. So lassen sich etwa ein lokaler Monitor und eine SDI-Strecke parallel bedienen. Embedded Audio wird mit 8 Kanälen ausgegeben, zusätzlich steht ein analoger 3,5-mm-Line-Out zur Verfügung. Über USB kann das Signal zudem per UVC/UAC an einen Computer übergeben werden, mit bis zu 1080p60.

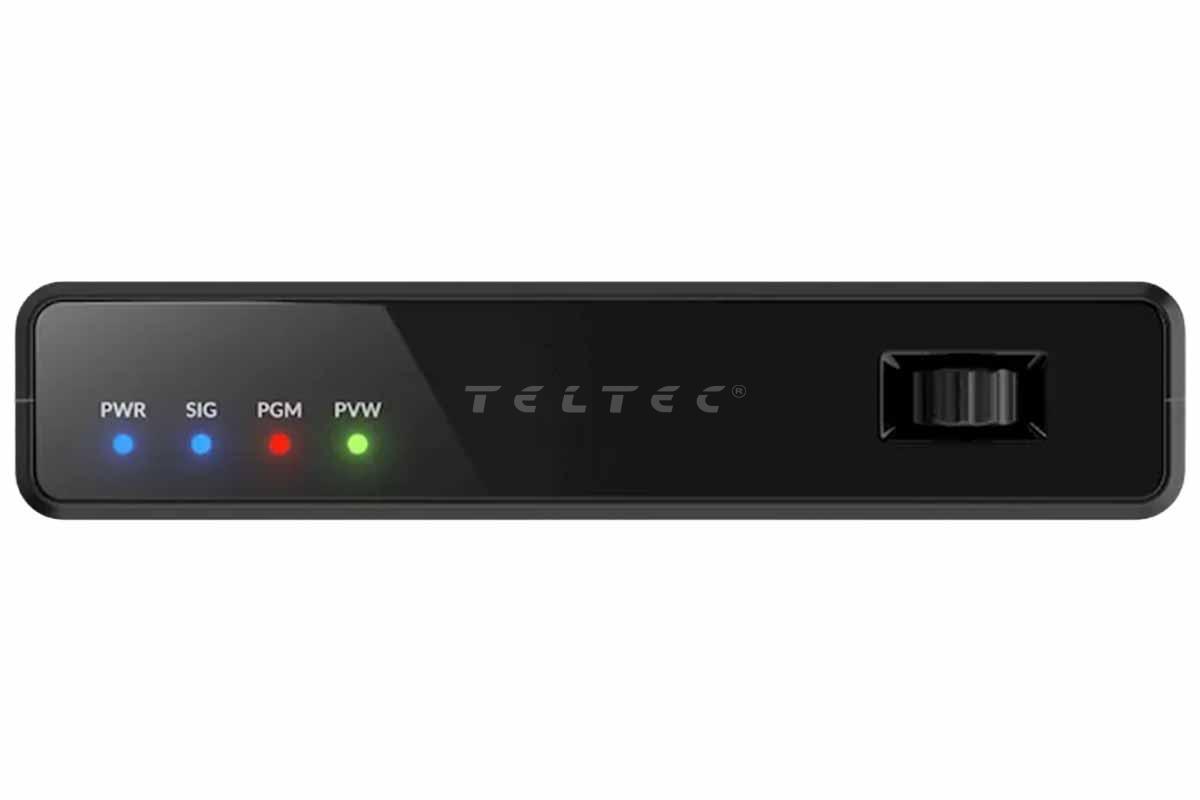

Bei Betrieb über PoE+ übernimmt das Netzwerkkabel auch die Stromversorgung. Für die Montage liegt eine Fishtail-Halterung mit Befestigungsmaterial bei. Am Gehäuse sind Befestigungslöcher mit 6,5 mm Durchmesser vorhanden. Eine Tally-LED zeigt bei NDI-Quellen den Live- (PGM) und Preview-Status (PVW) an.

Hinweise

• Die UVC/UAC-Ausgabe wurde per Firmware-Update ergänzt; für die Nutzung ist ein aktueller Firmware-Stand erforderlich.
• Bei einem Firmware-Downgrade von Version 1.3 auf Version 1.2 oder älter werden die Benutzerpasswörter zurückgesetzt; Konfigurationsdaten sollten vorher gesichert werden.
• Betriebstemperatur 0 bis 40 °C, relative Luftfeuchtigkeit 5 bis 90 %, nicht kondensierend.

Hauptmerkmale

• Standalone-IP-Decoder für bis zu 4 IP-Streams
• Layouts: Single View bis 4096 x 2160p60, Picture-in-Picture und Quad View bis 1920 x 1080p60
• Protokolle: NDI High Bandwidth, NDI HX2, NDI HX3, MPEG-TS über RTP/UDP/SRT/RIST, RTMP, RTSP, HLS, HTTP, Zixi
• Videoformate: H.264, HEVC (H.265), SpeedHQ, MPEG-2; NDI 6.3
• Gleichzeitige Ausgabe über HDMI 2.0 und SDI (SD-/HD-/3G-/6G-/12G-SDI)
• HDR PQ/HLG an HDMI und SDI, Closed Captions am SDI-Ausgang
• Audio: 8 Kanäle embedded an HDMI und SDI, 3,5 mm Line Out
• UVC/UAC-Ausgabe über USB bis 1080p60
• Stromversorgung: 12 V über USB-C oder PoE+ nach IEEE 802.3at
• Verwaltung über Web-Oberfläche, Magewell Control Hub, Zixi ZEN Master und HTTP-API

Lieferumfang

• 1x Magewell Pro Convert IP to AIO 4K
• 1x Universal-Netzteil
• 1x USB-C-auf-USB-C-Kabel
• 1x USB-C-auf-USB-A-Kabel
• 1x Fishtail-Halterung
• 1x Halterungsbefestigung
• 2x Schrauben M4x12, schwarz
• 2x Muttern M4, schwarz

Garantie

• 2 Jahre Herstellergarantie

Technische Daten

FAQs

Wie viele IP-Streams kann der Magewell Pro Convert IP to AIO 4K gleichzeitig dekodieren?

Bis zu vier Streams im Quad-View-Layout, jeweils bis 1920 x 1080p60 in H.264 oder HEVC (H.265). Im Single View wird ein Stream bis 4096 x 2160p60 dekodiert, im Picture-in-Picture zwei Streams bis 1920 x 1080p60.

Welche Protokolle unterstützt der Decoder?

NDI High Bandwidth, NDI HX2, NDI HX3, SRT, RIST und Zixi sowie RTMP, RTSP, HLS, HTTP und MPEG-TS über RTP und UDP. SRT und RIST werden als MPEG-TS-Transport dekodiert. NDI High Bandwidth ist im Quad View nicht verfügbar und im Picture-in-Picture auf ein Signal begrenzt.

Werden HDMI und SDI gleichzeitig ausgegeben?

Ja, dasselbe Videosignal liegt gleichzeitig an HDMI und SDI an. Der HDMI-Ausgang (HDMI 2.0) liefert bis 4096 x 2160p60 4:4:4 8 Bit, der SDI-Ausgang bis 4096 x 2160p60 4:2:2 10 Bit über 12G-SDI.

Lässt sich der Magewell Pro Convert IP to AIO 4K per PoE betreiben?

Ja, über PoE+ nach IEEE 802.3at. Alternativ erfolgt die Stromversorgung mit 12 V über USB-C; ein Universal-Netzteil liegt bei. Die maximale Leistungsaufnahme beträgt ca. 15,1 W.

Kann das Gerät ein Signal per USB an einen Computer ausgeben?

Ja, per UVC/UAC mit bis zu 1080p60. Unterstützt werden YUY2/NV12 bis 1080p60 und MJPEG bis 1080p30, Audio mit 2 Kanälen bei 48 kHz. Die tatsächlich nutzbaren Formate hängen vom Betriebssystem, der USB-Bandbreite und der Aufnahmesoftware ab. Die Funktion setzt einen aktuellen Firmware-Stand voraus.

Wie wird der Decoder verwaltet?

Über die Web-Oberfläche, Magewell Control Hub, Zixi ZEN Master oder die HTTP-API. Am Gerät selbst ist die Bedienung über einen Drehencoder oder über Tastatur und Maus am USB-A-Anschluss möglich.

Zubehör und Systemintegration

• Zwingend benötigt: HDMI- bzw. SDI-Kabel zum Zielgerät, nicht im Lieferumfang enthalten. Für 12G-SDI-Signale gibt der Hersteller eine Kabellänge bis 55 m an.
• Häufig sinnvoll: ein PoE+-Switch nach IEEE 802.3at, wenn Netzwerk und Stromversorgung über ein Kabel laufen sollen.
• Optional: Tastatur und Maus am USB-A-Anschluss für die Konfiguration direkt am Gerät.
• Systemergänzung: Magewell Control Hub für die zentrale Verwaltung mehrerer Magewell-Geräte; in Zixi-Workflows die Registrierung in Zixi ZEN Master.

Das sollte man vor dem Kauf wissen

• Quad View unterstützt nur H.264 und HEVC (H.265) bis 1920 x 1080p60. NDI High Bandwidth, SpeedHQ und MPEG-2 sind in diesem Layout nicht vorgesehen.
• Im Picture-in-Picture ist nur ein NDI-High-Bandwidth- oder ein MPEG-2-Signal möglich. Das zweite Bild muss in einem anderen Format vorliegen.
• 4096 x 2160p60 ist nur im Single View verfügbar. Bei mehreren Streams beträgt die maximale Auflösung je Stream 1920 x 1080p60.
• Die Tally-LED zeigt nur den Status von NDI-Quellen an. Bei anderen Protokollen gibt es keine Tally-Anzeige am Gerät.
• Die UVC-Ausgabe ist auf 1080p60 begrenzt. Für 4K-Signale sind HDMI oder SDI zu nutzen.
