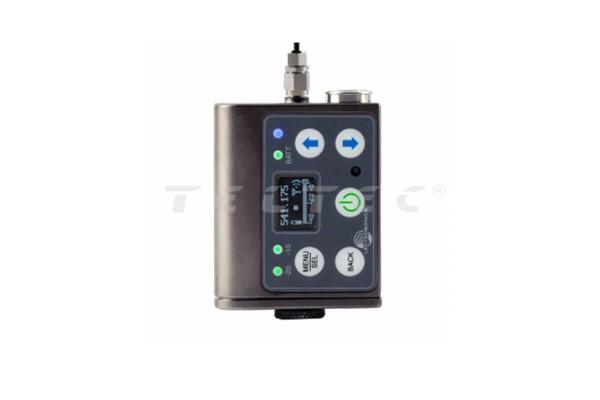

Lectrosonics DBSM
Digitaler Taschensender der Lectrosonics SM Serie
Mit dem Aufruf des Videos erklären
Sie sich einverstanden, dass Ihre Daten an YouTube
übermittelt werden und dass Sie die Datenschutzerklärung
gelesen haben.
Die digitalen Sender DBSM-A1B1 und DBSMD-A1B1 wurden speziell für die Bedürfnisse der Filmindustrie entwickelt und bieten Timecode-Interferenzsynchronisation. Sie bieten eine freihändige Einrichtung und Einstellung mit der Smartphone App und können auf Standby gestellt werden, um Batteriestrom zu sparen. Die Lectrosonics DBSM und DBSMD Sender sind für den Betrieb mit DSQD, DCHR und DCR822 Digitalempfängern vorgesehen. Ohne Empfänger betrieben können die Geräte als Audiorecorder im .wav Format eingesetzt werden anstelle das Signal zu senden.
Hauptmerkmale
- Schaltbandbreite größer als 144 MHz
- 256-Bit-Verschlüsselung - AES 256-CTR
- analoge Eingänge mit Mikrofon- oder Line-Pegel
- kompatibel mit DSQD, DCHR und DCR822 Digitalempfängern
- 2-Wege-Infrarot-Anschluss für schnelle Installation
- Fernbedienung durch Smartphone App
- alternative Recording Möglichkeit auf micro SD KArte
- High Density Modus bringt bis zu 32 Kanäle in einem freien Fernsehkanal
- wählbare Ausgangsleistung zur Maximierung der Reichweite oder der Batterielebensdauer
- ultraleichtes und korrosionsbeständiges Gehäuse
- OLED-Schnittstelle mit Verriegelungsmöglichkeit
- Servo-Bias-Eingangsschaltung
- Timecode-Synchronisationsfähigkeit mit TCXO für < 1 ppm Genauigkeit
Lieferumfang
- 1x Lectrosonics DBSM Digitaler Taschensender
Technische Daten
Kanalabstände | 25 kHz |
RF Power-Ausgang | 2 (nur HDM): 10, 25 oder 50 mW |
Kompatibilitäts-Modi | D2 digital mit Verschlüsselung und HDM digital mit Verschlüsselung |
Modulationsart | 8 PSK |
Frequenzstabilität | +/- 0,002 % |
Streustrahlung | entspricht der ETSI EN 300 422-1 |
Äquivalentes Eingangsrauschen | -125 dBV, A-bewertet |
Einstiegslevel | dynamicmic: 0,5 mV bis 50 mV vor Begrenzung (über 1 V mit Begrenzung) Elektret-Lavaliere: 1,7 µA bis 170 µA vor Begrenzung (über 5 mA mit Begrenzung) Line-Pegel-Eingang: 17 mV bis 1,7 V vor Begrenzung (über 50 V mit Begrenzung) |
Eingangsimpedanz | dynamicmic: 300 Ohm Elekret-Lavaliere: Der Eingang ist eine virtuelle MAsse mit einer vom Servo eingestellten Konstantstromvorspannung Line-Pegel: 2,7 kOhm |
Eingangsbegrenzer | Weicher Limiter, 30 dB-Bereich |
Bias-Spannung | Fest 5 V bei max. 5 mA Auswahl von 2 V oder 4 V Servovorspannung für jedes Elektret-Lavalier |
Verstärkungseinstellbereich | -7 dB bis 44 dB; plattenmontierte Membranschalter |
Modulationsanzeigen | Zwei zweifarbige LEDs |
Bedienelemente | Bedienfeld mit LCD-Display und 4 Folientastaturen |
Hochpassfilter | Einstellbar von 20 bis 150 Hz |
Eingangstyp | Analoger Mikrofon-/Leitungspegel Kompatibel; servogesteuerter Vorverstärker für 2V- und 4V-Lavaliermikrofone |
Eingangspegel | Mikro-Dynamik: 0,5 mV bis 50 mV Elektretmikrofon: Nominal 2 mV bis 300 mV Leitungspegel: 17 mV bei 1,7 V |
Eingangsanschluss | TA5M 5-poliger Stecker |
Frequenzgang | 20 Hz bis 20 kHz, +/- 1 dB: Verschlüsselter Digitalbetrieb 20 Hz bis 11,3 KHz, +/- 3 dB: High Density (HD) Modus (CH) |
Dynamikbereich | 110 dB (A), vor Begrenzung |
Verzerrung | < 0,035% |
Antenne | flexibles und unzerbrechliches Stahlkabel |
Batterie | AA (+1,5 VDC) Einweg, Lithium empfohlen |
Batterielebensdauer mit AA | Lithium: 2 mW ~ 8:55 10 mW ~ 7:25 25 mW ~ 9:35 50 mW ~ 4:45 Alkalisch: 2 mW ~ 2:15 10 mW ~ 2:00 25 mW ~ 1:25 50 mW ~ 1:10 NiMH: 2 mW ~ 5:55 10 mW ~ 4:55 25 mW ~ 4:25 50 mW ~ 4:20 |
Speichermedium | microSDHC |
Speicherkarte Dateiformat | .wav-Dateien (BWF) |
Ungefähre Aufnahmezeiten bei Verwendung mit microSDHC-Speicherkarte (Std:Min) | 8 GB: 11:10 16 GB: 23:00 32 GB: 46:10 |
A/D-Wandler | 24-Bit |
Abtastrate | 48 kHz |
Aufnahmemodi / Bitrate - HD-Mono-Modus | 24 Bit - 144 kbytes/s |
Betriebstemperatur | -20 °C bis 50 °C |
Maße | 60 x 49,6 x 16,3 mm |
Gewicht mit Batterien | 90,7 g |
