Denz Flange Depth Controller - FDC Multi PL54

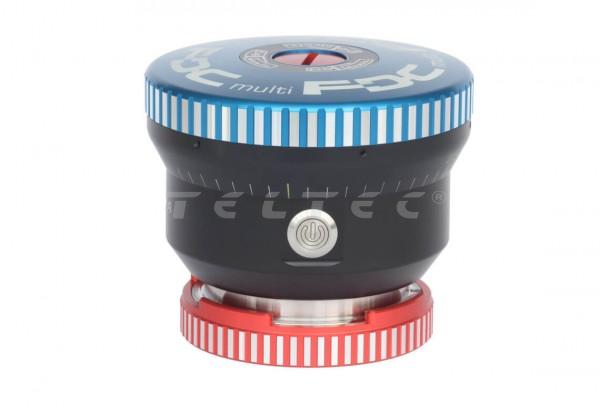

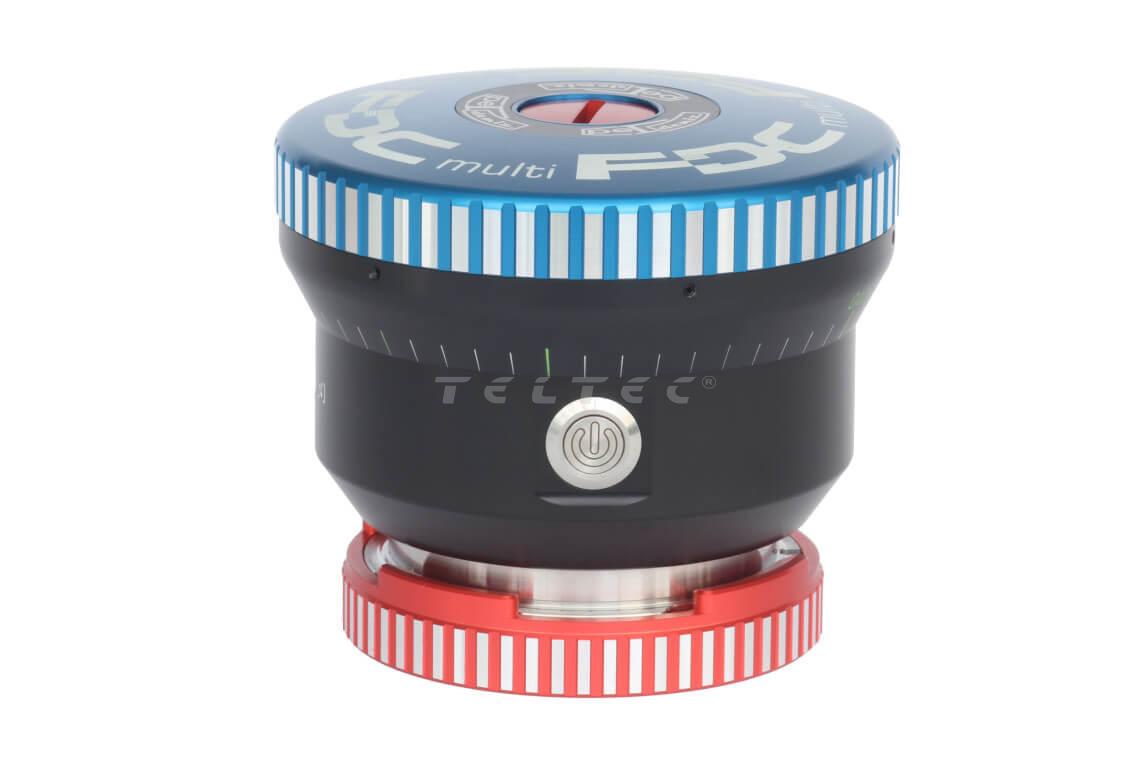

Der FDC multi misst das Auflagemaß von digitalen Kameras mit 54 mm Durchmesser PL Mount, wie z.B. RED, Sony, ARRI D-20/21/Alexa, Phantom HD, Weisscam HS-2 und mittels des separat erhältlichem Präzisions-Adapterring jetzt auch das Auflagemaß von Kameras mit Canon EF/EFS Mount.
Ein absolutes Muss für alle, die mit exakt justierten Kameras arbeiten möchten. International führende Kamerahersteller benutzen dieses Messgerät, um das Auflagemaß ihrer Kameras vor der Auslieferung zu justieren.

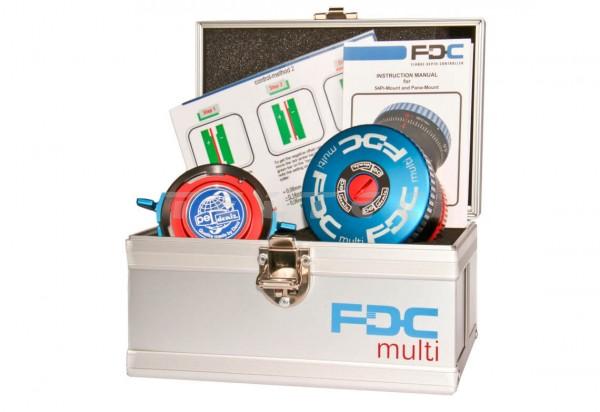

Geliefert wird der FDC multi in einem gut gepolsterten, abschließbaren, Spritzwasser geschütztem Aluminium Koffer. Unterteilungen im Inneren des Koffers bieten neben weiteren Platz für Zubehör, wie den EF/EFS Adapter und einem Stromadapter.

Der FDC multi kann zum einen mit Strom betrieben werden (Eingang: 100-240V; 50-80 Hz; 300 mA /Ausgang: 5V; 1.5 A), zum anderen erlaubt eine 3V Knopfbatterie den FDC multi am Außen-Set unabhängig einzusetzen. Somit ist auch unterwegs eine Messgenauigkeit garantiert. Eine automatische Abschaltfunktion verlängert die Lebensdauer der Batterie.

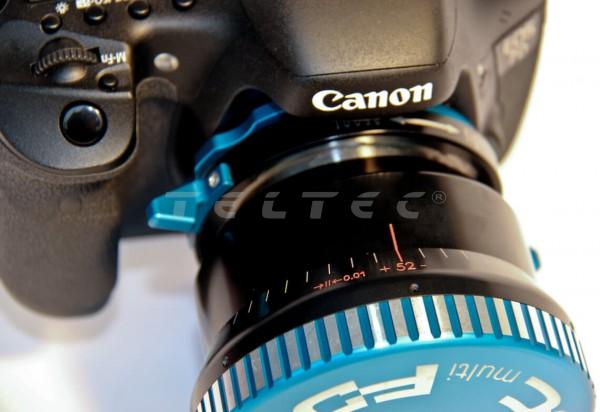

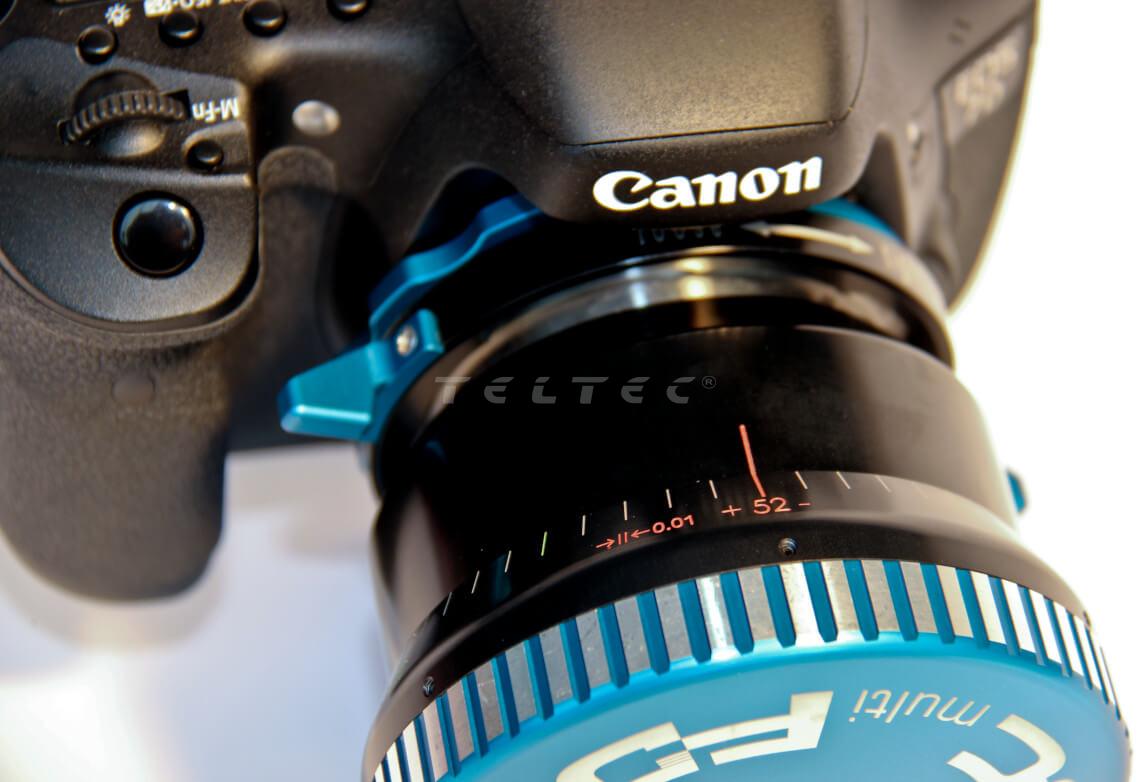

Mit dem Messvorgang kann unverzüglich begonnen werden, sobald der FDC multi am Kamera-Mount montiert ist. Das Auflagemaß von PL Mount Kameras wird direkt gemessen. Das Auflagemaß von Kameras mit Canon EF/EFS Mount wird durch Verwendung des Präzisions- Adapterrings mit derselben Genauigkeit gemessen. Die Möglichkeit den FDC multi sowohl auf PL Mounts als auch auf Canon EF/EFS Mounts zu verwende, ist enorm kostensparend.

Leider ist es technisch nicht möglich den DENZ Präzisions-Adapterring als Adaptierung zwischen PL Objektiven und Canon EF/EFS Mount Kameras zu verwenden.

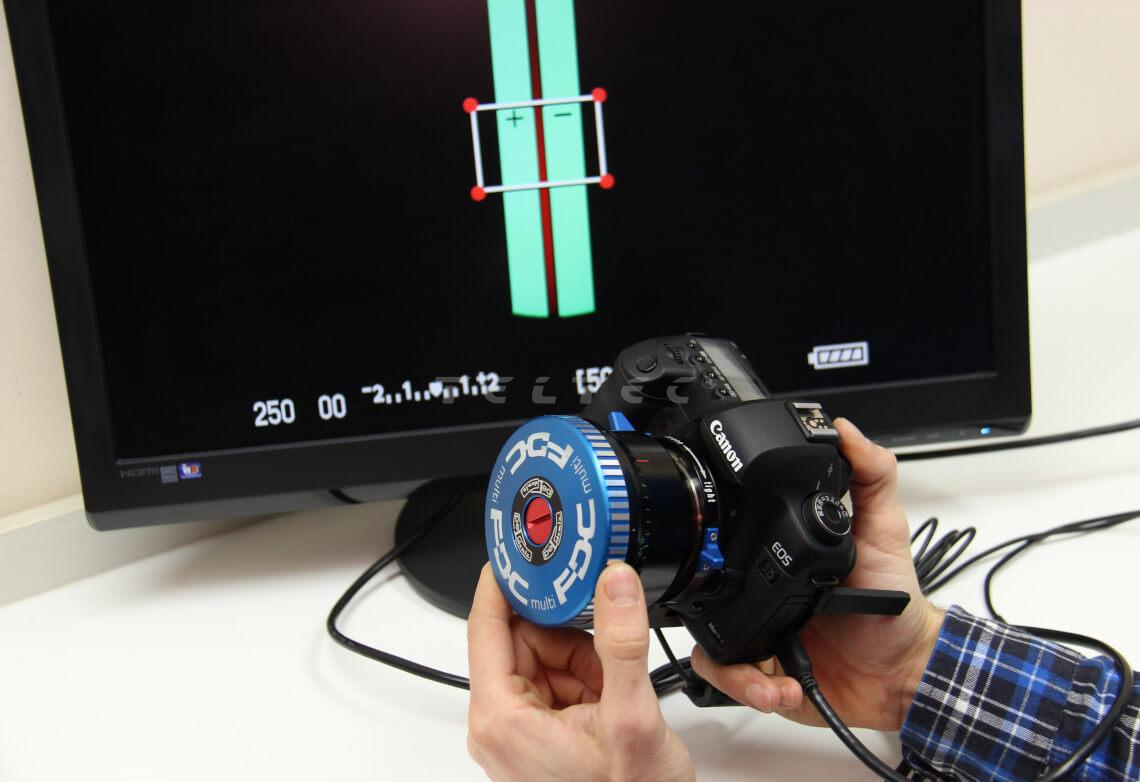

Die Berechnung des Auflagemaßes mit dem FDC multi basiert, genau wie beim FDC darauf, dass ein roter Balken und zwei grüne Balken aus zwei verschiedenen optischen Achsen auf den Chip der Kamera projiziert werden. Im richtigen Abstand zwischen Chip und der Projektionsquelle des FDC multi liegt der rote Balken exakt zwischen den beiden grünen Balken und erzeugt dadurch wieder ein symmetrisches Bild. Dieses Bild wird über den Videoausgang der zu prüfenden Kamera auf einem Monitor abgebildet.

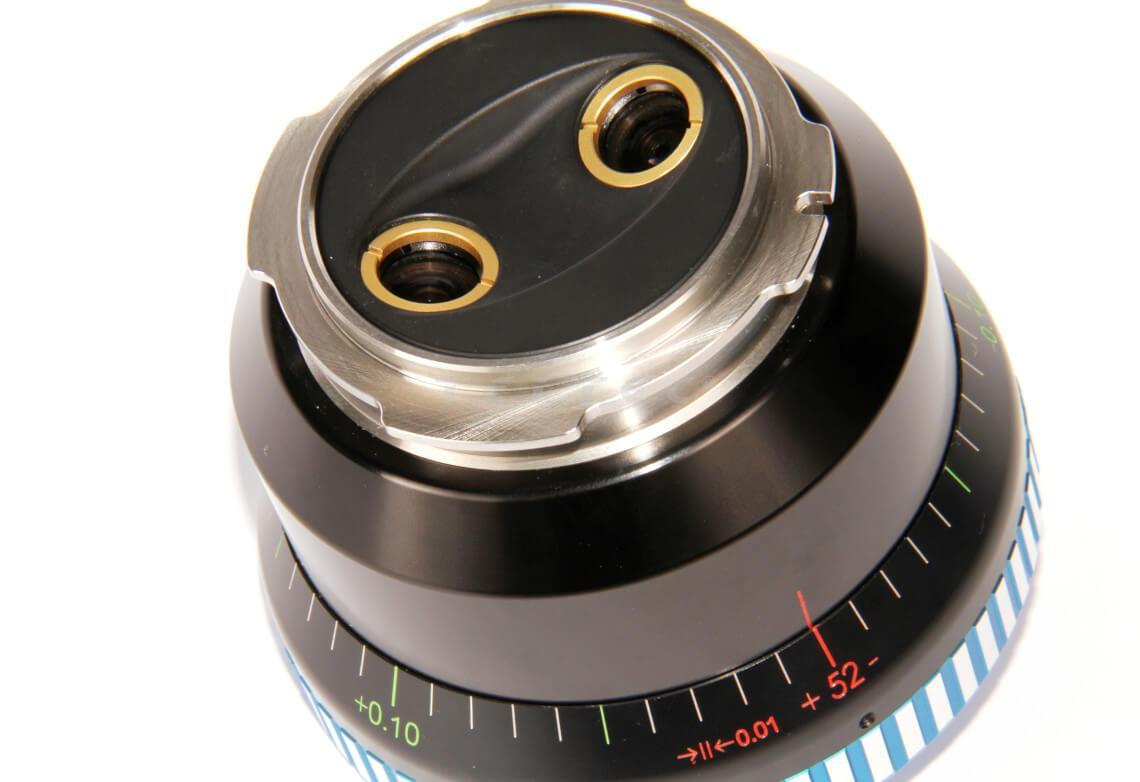

Wenn das Auflagemaß der Kamera korrekt ist, also bei PL Mount Kameras 52,00 mm, zeigt der Skalenring am Handrad des FDC multi, „52". Es ist also keine Korrektur notwendig, da beide Bilder symmetrisch liegen.

Wenn das Auflagemaß der Kamera inkorrekt ist, wird das Handrad des FDC multi solange gedreht, bis die beiden projizierten Bilder wieder symmetrisch liegen. Nun ist am Skalenring abzulesen um welchen Wert die Korrektur am Kamera-Mount vorgenommen werden muss.

Die Justierung des Auflagemaßes erfolgt mittels Unterlegung oder Wegnahme so genannter Shims (Unterlegringe) unter den Kamera-Mount. Die Kombination von Shims mit unterschiedlicher Stärke erbringt den gemessenen Wert, im Hundertstel Millimeter Bereich, der unterlegt werden muss. Dank exakter Anleitung gehören schmerzhafte und endlose Fehlversuche der Vergangenheit an.

Lieferumfang

• 1x FDC Multi Auflagemaß-Messgerät
• 1x Transportbox
• 1x 3 V Batterie

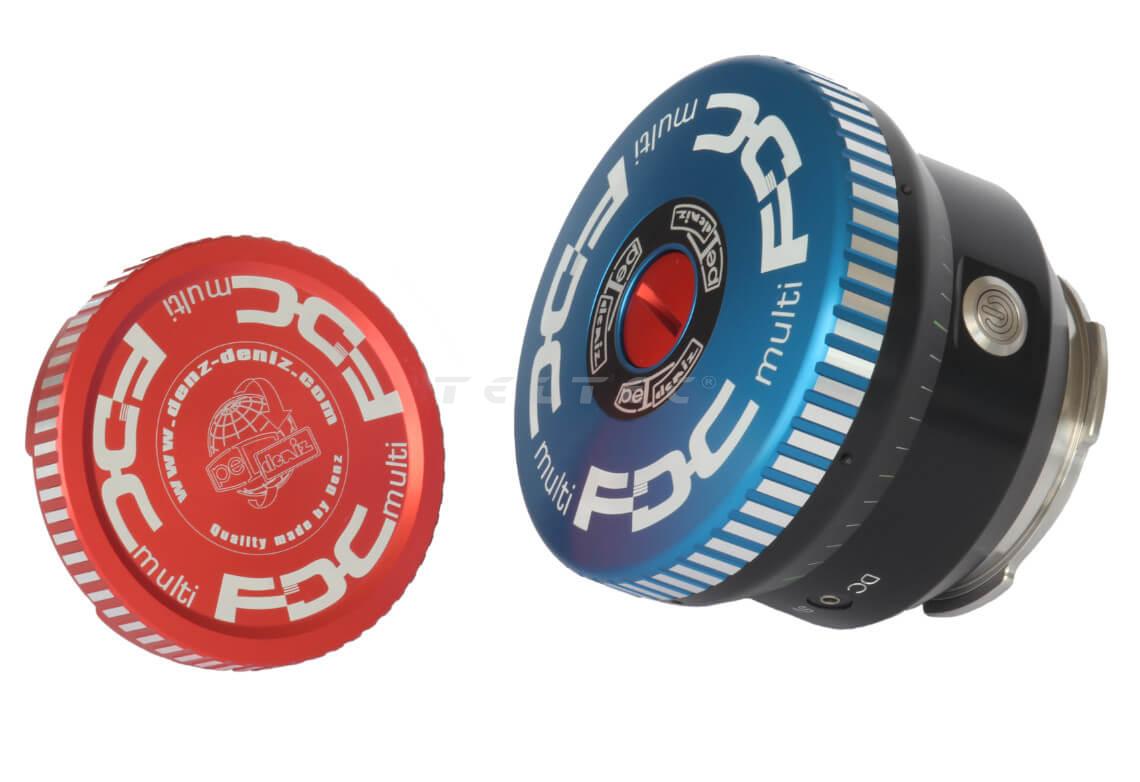

• 1x Schutzdeckel
• 1x Netzgerät
