Bright Tangerine B4004.1095 Sony XLR Handle Bracket

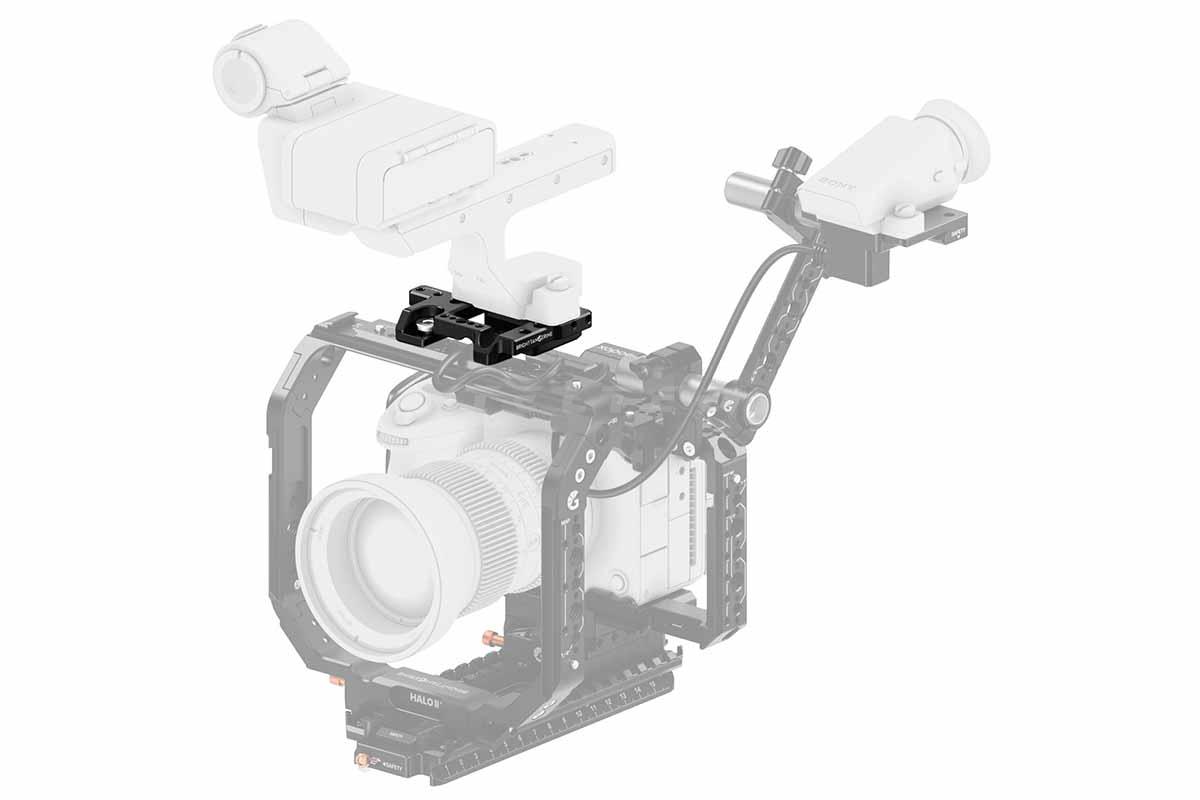

Bright Tangerine B4004.1095 Sony XLR Handle Bracket ist eine Halterung für die XLR-Handgriffe der Sony FX3 und FX5, mit der sich der Handgriff vom Kameragehäuse lösen und frei am Rig positionieren lässt. Kompatibel sind der Sony XLR-H1 der FX3 und der Sony XLR-H2 der FX5. Der Handgriff wird auf den Bracket geschraubt und lässt sich nach vorne oder nach hinten ausgerichtet montieren. Am Cage oder an einer Top Plate wird der Bracket über unverlierbare 1/4"- und 3/8"-Schrauben befestigt. Die Verbindung zwischen Handgriff und Multifunktionsschuh der Kamera stellt ein separat erhältliches Godox-GAC-IC13-Kabel her.

Das Wichtigste in 4 Punkten

• Der XLR-Handgriff von Sony FX3 oder FX5 kann abseits des Kameragehäuses am Rig sitzen.
• Die Befestigung am Cage oder an einer Top Plate erfolgt über unverlierbare 1/4"- und 3/8"-Schrauben.
• Zusätzliche M4-x-10-mm-Montagepunkte nehmen Stangenhalterungen für weiteres Zubehör auf.
• An der Sony FX5 ist der Bracket mit dem Bright Tangerine FX5 EVF Bracket kombinierbar, sodass Sucher und XLR-Handgriff gemeinsam genutzt werden können.

Für wen ist das Bright Tangerine Sony XLR Handle Bracket geeignet?

Der Bracket richtet sich an Anwender der Sony FX3 mit XLR-H1 und der Sony FX5 mit XLR-H2. Er ist für Aufbauten gedacht, bei denen der Handgriff nicht direkt auf dem Multifunktionsschuh sitzen soll, etwa weil Cage, Top Plate oder weiteres Zubehör eine andere Position verlangen. Bei der Sony FX5 ermöglicht der Bracket zusammen mit dem Bright Tangerine FX5 EVF Bracket einen Aufbau, in dem Sucher und XLR-Handgriff gleichzeitig am Rig verwendet werden.

Der Bracket lässt sich beispielsweise mit folgenden Kameras kombinieren:

• Sony ILME-FX5, mit dem mitgelieferten XLR-H2
• Sony ILME-FX5B, mit dem separat erhältlichen XLR-H2

In der Praxis

Für den Betrieb wird das Godox-GAC-IC13-Kabel benötigt. Vor der Montage wird der kameraseitige Cold-Shoe-Fuß des Kabels mit einem Schlitzschraubendreher entfernt. An seine Stelle kommt eine Bright-Tangerine-Kabelabdeckung, die mit denselben Schrauben fixiert wird.

Anschließend wird der XLR-Handgriff mit seinen Schrauben auf die Gewinde des Brackets gesetzt, wahlweise nach vorne oder nach hinten ausgerichtet. Der Bracket selbst wird über seine unverlierbaren 1/4"- und 3/8"-Schrauben an passenden Gewinden von Cage oder Top Plate befestigt. Für die Montage wird zusätzlich ein 4-mm-Innensechskant benötigt.

Über die M4-x-10-mm-Montagepunkte des Brackets lassen sich Stangenhalterungen anbringen, etwa für Monitore oder Objektivmotoren in erhöhter Position, ohne den Handgriff zu blockieren.

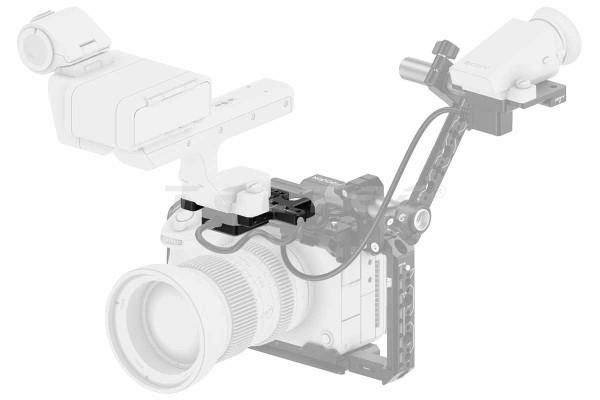

An der Sony FX5 werden bei kombiniertem Aufbau zwei Kabel geführt: das Godox-Kabel am Multifunktionsschuh und das EVF-Kabel am EVF-Anschluss. Der Sucher kann dann über eine NATO-Schiene abgesetzt oder für einen kompakteren Aufbau neben dem Handgriff montiert werden.

Hauptmerkmale

• Halterung zum Versetzen des Sony XLR-Handgriffs am Rig
• kompatibel mit Sony XLR-H1 (Sony FX3) und Sony XLR-H2 (Sony FX5)
• Handgriff nach vorne oder nach hinten ausgerichtet montierbar
• Befestigung an Cage oder Top Plate über unverlierbare 1/4"- und 3/8"-Schrauben
• mehrere M4-x-10-mm-Montagepunkte für Stangenhalterungen
• Verbindung zur Kamera über Godox-GAC-IC13-Kabel (nicht im Lieferumfang)
• an der Sony FX5 kombinierbar mit dem Bright Tangerine FX5 EVF Bracket

Lieferumfang

• 1x Bright Tangerine B4004.1095 Sony XLR Handle Bracket

Garantie

• 2 Jahre Herstellergarantie

Technische Daten

FAQs

Mit welchen Kameras und Handgriffen lässt sich das Bright Tangerine Sony XLR Handle Bracket kombinieren?

Der Bracket ist für den Sony XLR-H1 an der Sony FX3 und den Sony XLR-H2 an der Sony FX5 ausgelegt. Bei der Sony ILME-FX5 gehört der XLR-H2 zum Lieferumfang der Kamera. Bei der Sony ILME-FX5B ist er separat erforderlich.

Wird zusätzlich ein Kabel benötigt?

Ja, für den Betrieb ist ein Godox-GAC-IC13-Kabel erforderlich. Es ist nicht im Lieferumfang enthalten. Das Kabel verbindet den versetzten Handgriff mit dem Multifunktionsschuh der Kamera. Der kameraseitige Cold-Shoe-Fuß des Kabels wird dabei gegen eine Bright-Tangerine-Kabelabdeckung getauscht.

Lassen sich XLR-Handgriff und Sucher der Sony FX5 gleichzeitig nutzen?

Ja, in Kombination mit dem Bright Tangerine FX5 EVF Bracket. Der Handgriff wird über das Godox-Kabel am Multifunktionsschuh angeschlossen, der Sucher über das EVF-Kabel am EVF-Anschluss. Der Sucher kann abgesetzt an einer NATO-Schiene oder kompakt neben dem Handgriff sitzen.

Wie wird der Bracket am Rig befestigt?

Über unverlierbare 1/4"- und 3/8"-Schrauben an passenden Gewinden eines Cages oder einer Top Plate. Für die Montage wird ein 4-mm-Innensechskant benötigt, der nicht im Lieferumfang enthalten ist.

Zubehör und Systemintegration

Zwingend benötigt: Sony XLR-H1 oder Sony XLR-H2 mit der passenden Kamera. Dazu das Godox-GAC-IC13-Kabel, ein Cage oder eine Top Plate mit passenden 1/4"- oder 3/8"-Gewinden sowie ein 4-mm-Innensechskant.

Häufig sinnvoll: An der Sony FX5 das Bright Tangerine Sony FX5 EVF Mounting Kit bzw. der FX5 EVF Bracket, um Sucher und XLR-Handgriff gemeinsam zu nutzen.

Optional: Stangenhalterungen an den M4-x-10-mm-Montagepunkten, etwa der Bright Tangerine 15mm Sideways Rod Mount (M4 x 10mm), für Monitore oder Objektivmotoren in erhöhter Position.

Das sollte man vor dem Kauf wissen

• Das Godox-GAC-IC13-Kabel ist nicht enthalten. Ohne dieses Kabel ist der versetzte Handgriff nicht mit der Kamera verbunden.
• Das Godox-Kabel muss umgebaut werden. Der kameraseitige Cold-Shoe-Fuß wird entfernt und durch eine Bright-Tangerine-Kabelabdeckung ersetzt.
• Der XLR-Handgriff ist nicht enthalten. Bei der Sony ILME-FX5B gehört der XLR-H2 nicht zum Lieferumfang der Kamera.
• Ein 4-mm-Innensechskant wird für die Montage benötigt. Er ist nicht im Lieferumfang enthalten.

Beratung zur Systemzusammenstellung

Beim Bright Tangerine Sony XLR Handle Bracket entscheidet vor allem der Kabelweg über die Konfiguration. Mit dem Godox-GAC-IC13 kann der Handgriff an einer anderen Stelle des Rigs sitzen, der Bracket braucht aber passende 1/4"- oder 3/8"-Gewinde an Cage oder Top Plate. Bei der Sony FX5 stellt sich zusätzlich die Frage, ob Sucher und Handgriff gemeinsam genutzt werden sollen. Dann ist der FX5 EVF Bracket mit seinem EVF-Kabel einzuplanen, und die Position beider Komponenten sollte zusammen festgelegt werden.
