Bright Tangerine B4004.0066 Sony FX5 EVF Mounting Kit

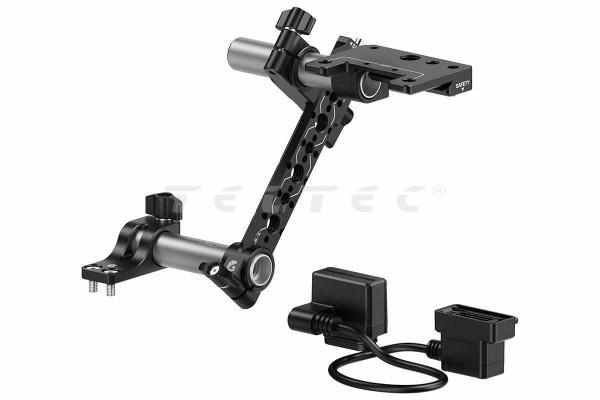

Bright Tangerine B4004.0066 Sony FX5 EVF Mounting Kit ist ein EVF-Montagekit für die Sony FX5. Damit lässt sich der aufsteckbare Sucher der Kamera vom Gehäuse lösen und frei am Rig positionieren. Die Verbindung zwischen Sucher und Kamera übernimmt ein 30 cm langes EVF-Verlängerungskabel. Der EVF Bracket nimmt den Sucher auf und sitzt um 360° drehbar auf einer 15-mm-Stange. Über eine 100 mm lange NATO-Schiene wird die Höhe eingestellt, über eine zweite Stange der Abstand zum Kameragehäuse. Am Cage wird das Kit über einen 15mm Sideways Rod Mount an zwei M4-Gewinden im Abstand von 10 mm befestigt. Weil der Sucher nicht mehr direkt auf der Kamera sitzt, bleibt der Multifunktionsschuh der Sony FX5 frei, etwa für ein Mikrofon oder den XLR-Handgriff.

Das Wichtigste in 4 Punkten

• Der EVF der Sony FX5 wird über ein 30 cm langes Verlängerungskabel abgesetzt am Rig betrieben.
• Die Position ist in drei Richtungen einstellbar: Drehung um 360° auf der Stange, Höhe über die NATO-Schiene, Abstand über eine zweite 15-mm-Stange.
• Befestigt wird an zwei M4-Gewinden im 10-mm-Abstand, wie sie die Bright Tangerine FX5 Top Plates und der FX5 NATO Wing Grip bieten.
• Der Multifunktionsschuh bleibt frei für Mikrofon oder XLR-Handgriff.

Für wen ist das Bright Tangerine Sony FX5 EVF Mounting Kit geeignet?

Das Kit richtet sich an Anwender der Sony FX5, die den Sucher nicht in der Standardposition auf dem Gehäuse nutzen möchten. Typisch sind Aufbauten mit Cage, 15-mm-Stangen und weiterem Zubehör, bei denen der Sucher näher am Auge des Operators liegen soll. Interessant ist das Kit auch, wenn Sucher und Multifunktionsschuh gleichzeitig gebraucht werden, zum Beispiel für Mikrofon oder XLR-Handgriff.

Das Kit lässt sich beispielsweise mit folgenden Kameras kombinieren:

• Sony ILME-FX5, direkte Nutzung
• Sony ILME-FX5B, direkte Nutzung

Voraussetzung ist in beiden Fällen der EVF der Sony FX5 sowie eine Montagefläche mit zwei M4-Gewinden im Abstand von 10 mm.

In der Praxis

Der Aufbau beginnt am Cage. Der 15mm Sideways Rod Mount wird mit einem 3-mm-Innensechskant an zwei M4-Gewinden befestigt. Er nimmt die erste 15-mm-Stange seitlich auf. Auf diese Stange kommt die 15mm NATO Rail. Daran wird der NATO to 15mm Rod Mount eingeschoben, der die zweite Stange trägt. Stangen und Schiene werden über Flügelhebelklemmen fixiert. Für diese Verstellungen ist kein Werkzeug nötig.

Der Sucher wird mit einem Schlitzschraubendreher am EVF Bracket verschraubt. Anschließend wird das EVF-Kabel an der Unterseite des Suchers eingesteckt und mit einem 2,5-mm-Innensechskant gesichert. Der Bracket wird mit einem 3-mm-Innensechskant auf der Stange festgesetzt, mit etwas Restspiel für die Drehung.

Für schlankere Aufbauten lässt sich das Kit auch zerlegen. Der EVF Bracket bietet eigene NATO-, 1/4"- und 3/8"-Befestigungen. Damit kann er auch ohne Stangen an einer anderen passenden Montagefläche sitzen.

Hauptmerkmale

• EVF-Montagekit für die Sony FX5
• abgesetzter Betrieb des FX5-EVF über 30 cm langes EVF-Verlängerungskabel
• EVF Bracket mit NATO-, 1/4"- und 3/8"-Befestigung
• EVF Bracket um 360° drehbar auf 15-mm-Stange
• Höhenverstellung über 100 mm lange 15mm NATO Rail
• Abstand zur Kamera über zweite 15-mm-Stange einstellbar
• Befestigung über 15mm Sideways Rod Mount an zwei M4-Gewinden im Abstand von 10 mm
• zwei Drumstix 15-mm-Stangen mit Gewinde, 76 mm und 102 mm
• Multifunktionsschuh der Kamera bleibt frei

Lieferumfang

• 1x Bright Tangerine B4004.0066 Sony FX5 EVF Mounting Kit
  bestehend aus:
  • 1x Bright Tangerine B4004.1093 - Sony FX5 EVF Bracket
  • 1x Bright Tangerine B7001.1002 - Sony EVF Extension Cable - 12" (30cm)
  • 1x Bright Tangerine B4013.1065 - 15mm NATO Rail (100mm)
  • 1x Bright Tangerine B4013.1066 - NATO to 15mm Rod Mount
  • 1x Bright Tangerine B4013.1067 - 15mm Sideways Rod Mount (M4 x 10mm)
  • 1x Bright Tangerine B1252.1031 - Drumstix Structural Alloy Threaded 15mm Rod  - 4" (10.2cm)

Garantie

• 2 Jahre Herstellergarantie

Technische Daten

FAQs

Mit welchen Kameras lässt sich das Bright Tangerine Sony FX5 EVF Mounting Kit kombinieren?

Das Kit ist ausschließlich für die Sony FX5 ausgelegt, also für Sony ILME-FX5 und Sony ILME-FX5B. Das enthaltene EVF-Verlängerungskabel verbindet den EVF der Sony FX5 mit dem dafür vorgesehenen Anschluss am Kameragehäuse. Mit anderen Kameras oder Suchern lässt es sich nicht verwenden.

Ist der Sucher im Lieferumfang enthalten?

Nein, der EVF der Sony FX5 ist nicht enthalten. Das Kit enthält Bracket, Verlängerungskabel, Stangen, NATO-Schiene und Halterungen. Sucher und Kamera müssen vorhanden sein.

Welche Montagepunkte werden am Rig benötigt?

Benötigt werden zwei M4-Gewinde im Abstand von 10 mm. Diese Montagepunkte bieten die Bright Tangerine FX5 Top Plates und der FX5 NATO Wing Grip. Alternativ lässt sich das Kit zerlegen und über die NATO-, 1/4"- oder 3/8"-Befestigung des EVF Brackets an einer anderen passenden Montagefläche anbringen.

Lassen sich EVF und XLR-Handgriff gleichzeitig nutzen?

Ja, der Multifunktionsschuh bleibt mit dem Kit frei. Der Sucher ist über das Verlängerungskabel angeschlossen und sitzt nicht mehr direkt auf der Kamera. So kann der XLR-Handgriff der FX5 zusammen mit dem EVF verwendet werden. Soll auch der Handgriff versetzt werden, gibt es das Bright Tangerine Sony XLR Handle Bracket. Dafür ist ein separat erhältliches Godox-GAC-IC13-Kabel nötig.

Welches Werkzeug wird für die Montage benötigt?

Benötigt werden Innensechskantschlüssel in 2,5 mm und 3 mm sowie ein Schlitzschraubendreher. Das Werkzeug ist nicht im Lieferumfang enthalten. Stangen, NATO-Schiene und NATO-Stangenhalter werden über Flügelhebelklemmen ohne Werkzeug verstellt.

Zubehör und Systemintegration

Zwingend benötigt: Sony FX5 mit dem EVF der Sony FX5. Dazu eine Montagefläche mit zwei M4-Gewinden im Abstand von 10 mm sowie Innensechskant 2,5 mm und 3 mm und ein Schlitzschraubendreher.

Häufig sinnvoll: Ein Cage aus dem Bright Tangerine FX5-System, etwa die FX5 Top Plates oder der FX5 NATO Wing Grip. Sie bieten die passenden M4-Montagepunkte für den 15mm Sideways Rod Mount.

Optional: Das Bright Tangerine Sony XLR Handle Bracket versetzt den XLR-Handgriff der FX5 und ergänzt das Kit für einen kombinierten Aufbau aus Sucher und Audio-Handgriff. Dafür ist zusätzlich ein Godox-GAC-IC13-Kabel nötig.

Alternativen: Statt der mitgelieferten Stangen- und NATO-Konstruktion lässt sich der EVF Bracket auch mit den Bright Tangerine Monitor Mounts, dem Monitor Hinge zur seitlichen Montage oder dem Titan Arm 2 Ti einsetzen.

Das sollte man vor dem Kauf wissen

• Der EVF der Sony FX5 ist nicht enthalten. Das Kit versetzt nur einen vorhandenen Sucher.
• Das Kit passt nur zur Sony FX5. Das EVF-Verlängerungskabel funktioniert nicht mit anderen Kameras oder Suchern.
• Am Rig werden zwei M4-Gewinde im Abstand von 10 mm benötigt. Ohne passenden Cage oder passende Platte lässt sich der 15mm Sideways Rod Mount nicht befestigen.
• Die Kabellänge von 30 cm begrenzt den Abstand zur Kamera. Größere Abstände sind mit dem enthaltenen Kabel nicht möglich.
• Werkzeug für die Montage ist nicht enthalten. Benötigt werden Innensechskant 2,5 mm und 3 mm sowie ein Schlitzschraubendreher.

Beratung zur Systemzusammenstellung

Beim Bright Tangerine Sony FX5 EVF Mounting Kit hängt die sinnvolle Konfiguration vor allem vom Cage ab. Entscheidend ist, wo am Rig M4-Montagepunkte im 10-mm-Abstand liegen und ob der Sucher eher seitlich, erhöht oder nah am Auge des Operators sitzen soll. Wichtig ist auch, ob der XLR-Handgriff der FX5 parallel genutzt wird. Dann ist das XLR Handle Bracket samt zusätzlichem Kabel einzuplanen. Für besonders kompakte Rigs kann statt der kompletten Stangenkonstruktion auch der EVF Bracket allein mit NATO- oder Gewindebefestigung die bessere Wahl sein.
