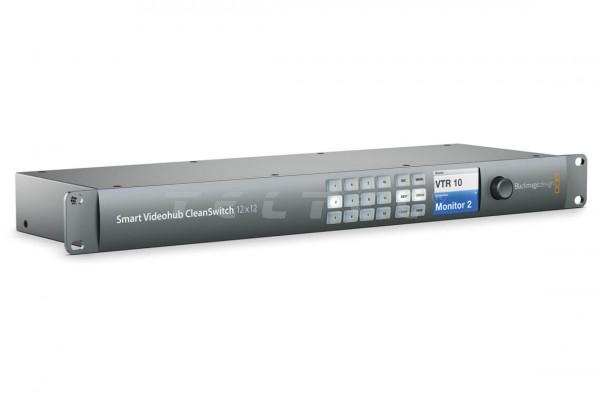

Blackmagic Design Smart Videohub CleanSwitch 12x12
6G-SDI Kreuzschiene 12 x 12
Die Blackmagic Smart Videohub CleanSwitch 12x12 6G-SDI-Kreuzschiene im Kompaktformat mit eingebauten Resynchronisierern ermöglicht sauberes Umschalten zwischen allen Videoquellen von gleichem Standard. Ihre 12 Resynchronisierer können zudem zur automatischen Neutaktung von SDI-Feeds eingesetzt werden. Die Smart Videohub CleanSwitch unterstützt 12 Eingänge und 12 Ausgänge in nahezu allen SD-, HD- und Ultra-HD-Videoformaten. Sie meistert auf ein und derselben Kreuzschiene gleichzeitig mehrere Formate und wechselt sauber zwischen der Referenz-Framerate entsprechenden multiplen Formaten um, wenn der Wechsel zwischen Quellen des gleichen Videostandards erfolgt. Weitere Features sind Routing per Frontblende und Drehregler-Steuerung, Videomonitoring über das Routing-LC-Display und Fernsteuerung per Ethernet.
Hinweis: Die Lüftergeräusche dieser Kreuzschiene können in einer ruhigen Umgebung als störend empfunden werden.
Lieferumfang
- 1x Smart Videohub CleanSwitch 12x12
- 1x Software-SD-Karte
Garantie
- 24 Monate eingeschränkte Herstellergarantie
Technische Daten

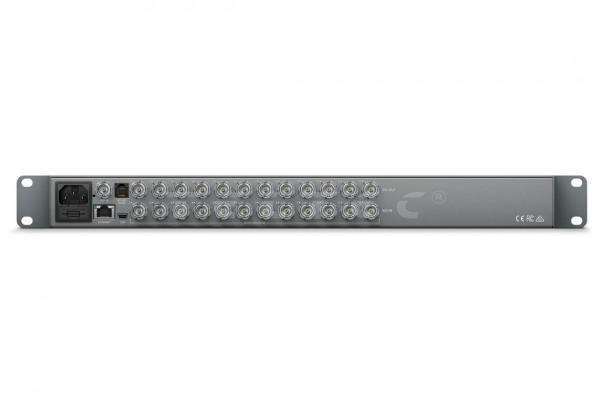

Anschlüsse |
||
SDI-Videoeingang: 12 x 10-Bit SD-SDI, HD-SDI und 6G-SDI. |
Frontblendensteuerung der Kreuzschiene: 12 Tasten für die lokale Videohub-Steuerung. 6 Tasten und Scrollrad zur Steuerung der LCD-Anzeige oder RJ45-Ethernet. |
|
SDI-Videoausgang: 12 x 10-Bit SD-SDI, HD-SDI und 6G-SDI. |
Konfiguration der Kreuzschiene: Über das Frontblenden-LCD oder via RJ45-Ethernet |
|
Referenzeingang: Black Burst und Tri Level Sync für SD, HD und 4K. |
RS-422-Routersteuerung: 1 Eingang zur Steuerung der Koppelpunkt-Umschaltung der Kreuzschiene. |
|
Multirate-Unterstützung: Automatische Erkennung von SD, HD oder 6G-SDI Simultanes Routing von 4K-, HD-, SD-Video und DVB-ASI |
Neutaktung: Alle SDI-Ausgänge schalten automatisch zwischen den Formaten Standard Definition und High Definition oder 6G-SDI-Video um. |
|
Aktualisierungen: USB oder Ethernet |
||
Normen |
||
SD-Formatunterstützung: 625/25 PAL; 525/29,97 NTSC und 525/23,98 NTSC |
SDI-Videoabtastfrequenz: 4:2:2 und 4:4:4 |
|
HD-Formatunterstützung: 1280 x 720p/50; 1280 x 720p/59,94; 1280 x 720p/60; 1920 x 1080i50; 1920 x 1080i59,94; 1920 x 1080i60; 1920 x 1080PsF/23,98; 1920 x 1080PsF/24; 1920 x 1080PsF/25; 1920 x 1080PsF/29,97; 1920 x 1080PsF/30; 1920 x 1080p/23,98; 1920 x 1080p/24; 1920 x 1080p/25; 1920 x 1080p/29,97; 1920 x 1080p/30; 1920 x 1080p/50; 1920 x 1080p/59,94; 1920 x 1080p/60 |
SDI-Audioabtastfrequenz: Standard-Fernsehabtastrate von 48 kHz und 24 Bit. |
|
2K-Formatunterstützung: 2048 x 1080p/23,98; 2048 x 1080p/24; 2048 x 1080p/25; 2048 x 1080PsF/23,98; 2048 x 1080PsF/24; 2048 x 1080PsF/25 |
SDI-Farbgenauigkeit: 10-Bit 4:2:2 und 4:4:4 |
|
4K-Formatunterstützung: 3840 x 2160p/23,98; 3840 x 2160p/24; 3840 x 2160p/25; 3840 x 2160p/29,97; 3840 x 2160p/30; 4096 x 2160p/23,98; 4096 x 2160p/24; 4096 x 2160p/25; 4096 x 2160p/29,97; 4096 x 2160p/30 |
SDI-Farbraum: YUV oder RGB |
|
SDI-Konformität: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M Level B, SMPTE 425M Level A, ITU-R BT.656 und ITU-R BT.601 |
Automatische SDI-Umschaltung: Automatische Umschaltung zwischen SD-SDI, HD-SDI, 6G-SDI und DVB-ASI an allen Eingängen, sodass auf jedem Eingang eine andere Fernsehnorm laufen kann. |
|
SDI-Videoraten: SDI-Videoeingänge sind zwischen den Formaten Standard Definition und High Definition sowie 4K umschaltbar. SDI schaltet zwischen 270 Mbit/s Standard Definition SDI, 1,5 Gbit/s HD-SDI, 3G-SDI und 6G-SDI um. |
Unterstützung für SDI-Metadaten: Zusätzliche Inhaltskennung per Video Payload Identifier Daten gemäß SMPTE 352M. |
|
Bildschirme |
||
Bildschirme: Integriertes LCD für Video- und Menüeinstellungen |
||
Software |
||
Software-Steuerung: Kreuzschienen-Bediensoftware für Windows™ und Mac OS X™ inbegriffen. |
Produktsoftware-Upgrade: Über mitgelieferte Updater-Anwendung |
|
Strombedarf |
||
Netzausfallschutz: Kreuzschienenverbindungen bleiben erhalten und werden bei Rückkehr der Stromversorgung sofort wiederhergestellt. |
Stromversorgung: IEC-Stromkabel erforderlich. 90 - 240 V AC-Eingangsspannung. |
|
Physische Spezifikationen |
||
Maße: 482 x 160 x 44 mm (BxTxH) |
Gewicht: 1,88 kg | |
Physische Installation |
||
Physische Installation: 1 Rack-Höheneinheit. Tiefe unter 15 cm (6 Zoll) |
||
Umgebungs-
|
||
Betriebstemperatur: 0° - 40° C (32° - 104° F) |
Lagerungstemperatur: -20° - 45° C (-4° - 113° F) |
|
Relative Luftfeuchtigkeit: 0 % - 90 % nicht-kondensierend |
