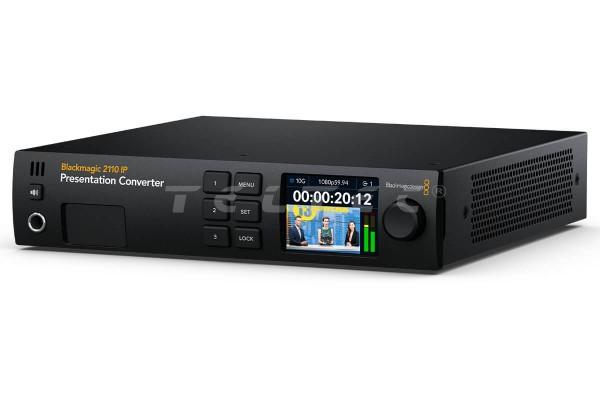

Blackmagic Design 2110 IP Presentation Converter
IP Signalkonverter für Präsentationen mit Projektoren (HDMI/USB-C IN/12G-SDI Out)
Der Blackmagic Design 2110 IP Presentation Converter ist ideal für den Einsatz an Rednerpulten und bei Präsentationen. Es ermöglicht die Integration von Mixern, Computern, Projektoren, Mikrofonen und PA-Systemen. Es ist mit einem HDMI- und einem USB-C-Anschluss für Video ausgestattet, welcher zudem einen Laptop mit Energie versorgen kann. Darüber hinaus verfügt es über einen HDMI-Ausgang, der wahlweise auf die Videoeingabe oder den 2110-IP-Rückkanal geschaltet werden kann, um Beamer zu betreiben. XLR-Mikrofoneingänge und XLR-Audioausgänge für PA-Lautsprecher sind ebenso vorhanden. Ein RJ-45-10G-Ethernet-Videoanschluss stellt die Stromversorgung des Konverters sicher, selbst während ein Computer via USB aufgeladen wird.
Hauptmerkmale
- Integration von Mixern, Computern, Projektoren, Mikrofonen und PA-Systemen in AV-Installation
- Ein HDMI- und ein USB-C-Anschluss für Video
- HDMI-Ausgang kann wahlweise auf Videoeingabe oder 2110-IP-Returnfeed geschaltet werden
- XLR-Mikrofoneingänge und XLR-Audioausgänge für PA-Lautsprecher
- Strom über RJ-45-10G-Ethernet
- Entspricht der SMPTE-ST-2110-Norm für IP-Video zur Übertragung, Synchronisation und Beschreibung von 10-Bit-Video-, Audio- und Zusatzdaten über verwaltete IP-Netzwerke fürs Broadcasting
Lieferumfang
- 1x Blackmagic Design 2110 IP Presentation Converter
- 1x Startermappe mit QR-Code zum Download der Software
Technische Daten

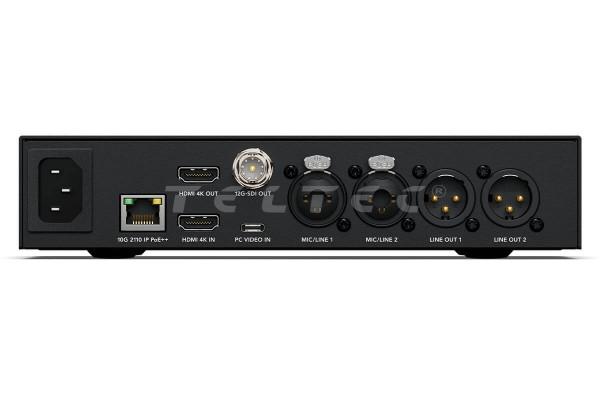

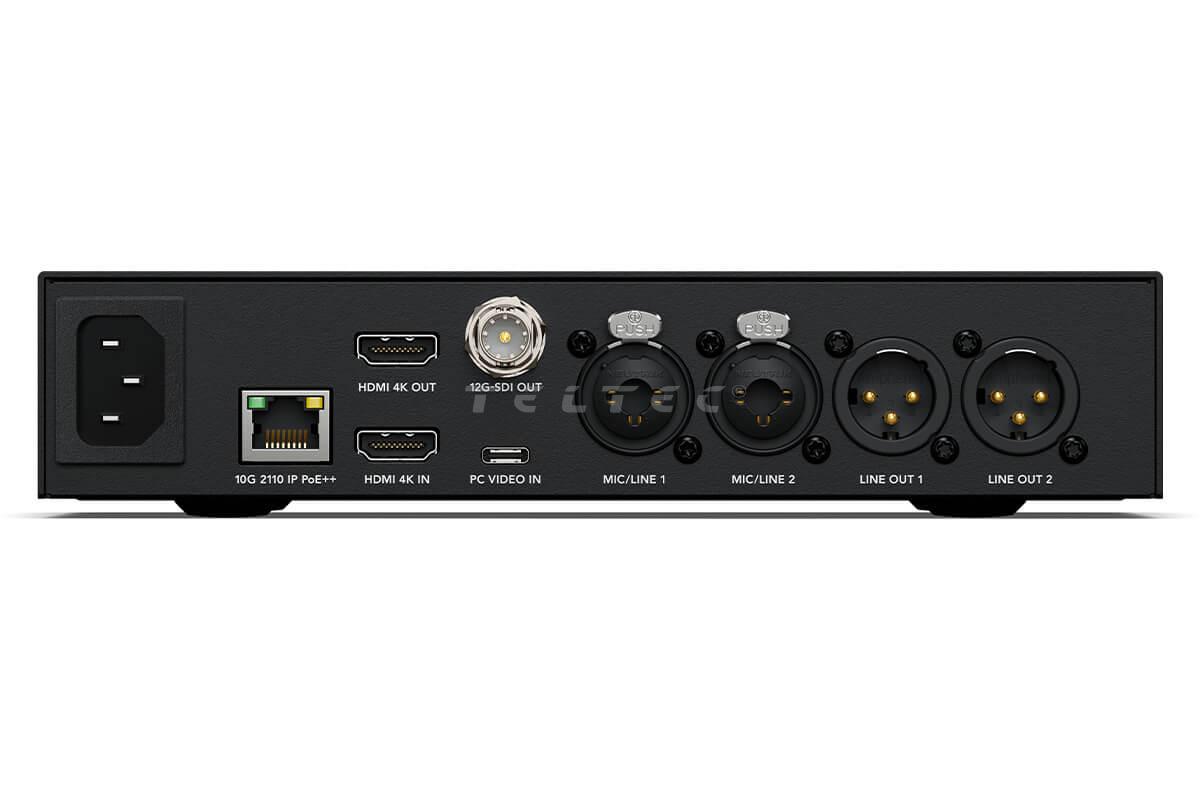

Anschlüsse |
|
PC-Video-Eingänge | 1 x USB-C an der Vorderseite und 1 x USB-C an der Rückseite mit 45 W Host-Ladefunktion |
HDMI-2.0-Videoeingänge | 1 |
HDMI-2.0-Videoausgänge | 1 |
SDI-Videoausgänge | 1 Automatisch in Ziel umgewandelte Standards |
SDI-Raten | 270Mb, 1.5G, 3G, 6G, 12G |
SMPTE ST-2110 IP-Video-Eingänge | 1 x 10G Ethernet |
SMPTE ST-2110 IP-Videoausgänge | 1 x 10G Ethernet |
Analoge Audioeingänge | 2 x kombinierte 3-polige XLR / TRS 1/4 Zoll Klinkenbuchsen, umschaltbar zwischen +24dB Line- und Mikrofonpegel mit Unterstützung für +48V Phantomspeisung |
Analoge Audioausgänge | 2 Kanäle mit professionellen symmetrischen analogen Audiosignalen mit 3-poligen XLR-Anschlüssen 1 x 6,35 mm Kopfhöreranschluss |
SDI-Audioausgänge | 16 Kanäle eingebettet in SD/HD/2K/UHD/4K |
HDMI-Audioeingänge | 8 Kanäle eingebettet in SD/HD/UHD/4K |
HDMI-Audioausgänge | 8 Kanäle eingebettet in SD/HD/UHD/4K |
USB | 2 x USB-C 3.1 Gen 1 (bis zu 5 Gb/s) |
Ethernet | 1 x 10Gb/s RJ-45-Anschluss mit Unterstützung für 10/100/1000/10G BASE-T für SMPTE-2110 IP-Videoein- und -ausgang, Konfiguration und Firmware-Updates |
SDI-Videonormen |
|
SD-Videonormen | 525i/59,94 NTSC; 625i/50 PAL |
HD-Videonormen | 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 |
2K-Videonormen | 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI |
Ultra-HD-Videonormen | 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60 |
4K-Videonormen | 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI |
SDI-Konformität | SMPTE 259M, SMPTE 274M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑10, SMPTE ST2108‑1, SMPTE ST2110‑20, SMPTE ST2110‑21, SMPTE ST2110‑30, SMPTE ST2110‑40. |
Unterstützte SDI-Metadaten | RP 188/SMPTE 12M-2 und Untertitelung |
Multirate-Unterstützung | Die SDI-Videoanschlüsse sind umschaltbar zwischen SD/HD/2K/UHD und 4K |
SDI-Audioabtastfrequenz | Fernseh-Standardabtastrate von 48 kHz und 24 Bit |
SDI-Videoabtastfrequenz | 4:2:2; 4:4:4 |
SDI-Farbgenauigkeit | 8, 10, 12-Bit RGB 4:4:4 in 2D-Modi bis zu 4Kp30 DCI und 8, 10-Bit YUV 4:2:2 in allen 2D-Modi 8, 10, 12-Bit RGB 4:4:4 in 3D-Modi bis zu 2Kp60 DCI und 8, 10-Bit YUV 4:2:2 in allen 3D-Modi |
SDI-Farbraum | REC 601, REC 709 und REC 2020 |
HDR-Unterstützung | Verpackung der statischen HDR-Metadaten, HLG- und PQ-Übertragungsmerkmale |
HDMI-Videonormen |
|
SD-Videonormen | 525i/59,94 NTSC; 625i/50 PAL |
HD-Videonormen | 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 |
Ultra-HD-Videonormen | 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60 |
4K-Videonormen | 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI |
HDMI-Audioabtastfrequenz | Fernseh-Standardabtastrate von 48 kHz und 24 Bit |
HDMI-Videoabtastfrequenzen | 4:4:4; 4:2:2 und 4:2:0 |
HDMI-Farbgenauigkeit | 8, 10 und 12-bit |
HDMI-Farbraum | REC 601, REC 709 und REC 2020 |
HDR-Unterstützung | Verpackung der statischen HDR-Metadaten, HLG- und PQ-Übertragungsmerkmale |
HDR-Konfiguration | HDMI 2.0 unterstützt Deep Color und HDR. Konfiguriert sich automatisch für das angeschlossene Display |
Multirate-Unterstützung | HDMI-Videoanschlüsse sind umschaltbar zwischen SD/HD/UHD und 4K |
Kopierschutz | Der HDMI-Eingang kann keine kopiergeschützten HDMI-Quellen aufnehmen. Vergewissern Sie sich vor der Aufnahme oder Verteilung von Inhalten immer über die Urheberrechte. |
IP-Videokonformität |
|
SMPTE 2110-20 (Unkomprimiertes Video) | IGMP v2 |
SMPTE 2110-21 (Traffic-Shaping) | Sender: Narrow Receiver: Narrow, Wide Synchronous, Asynchronous |
SMPTE 2110-30 (PCM) | Audio Konformitätsstufe: Stufe C |
SMPTE 2110-40 (Zusatzdaten) | Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Enthält RP 188/SMPTE 12M-2, Untertitel und statische HDR-Metadaten |
Codec | Blackmagic IP10 Codec für die Konvertierung von 12G-SDI-Raten in 10G 2110 IP-Video. |
Precision Time Protocol (PTP) |
|
NMOS IS-05 Verbindungsmanagement | v1.3.2 Peer-to-peer via mDNS/DNS-SD |
NMOS IS-05 Verbindungsverwaltung | v1.1.2 |
NMOS BCP-002-01 | natürliche Gruppierung |
NMOS BCP-004-01 | Fähigkeit des Empfängers |
Steuerung |
|

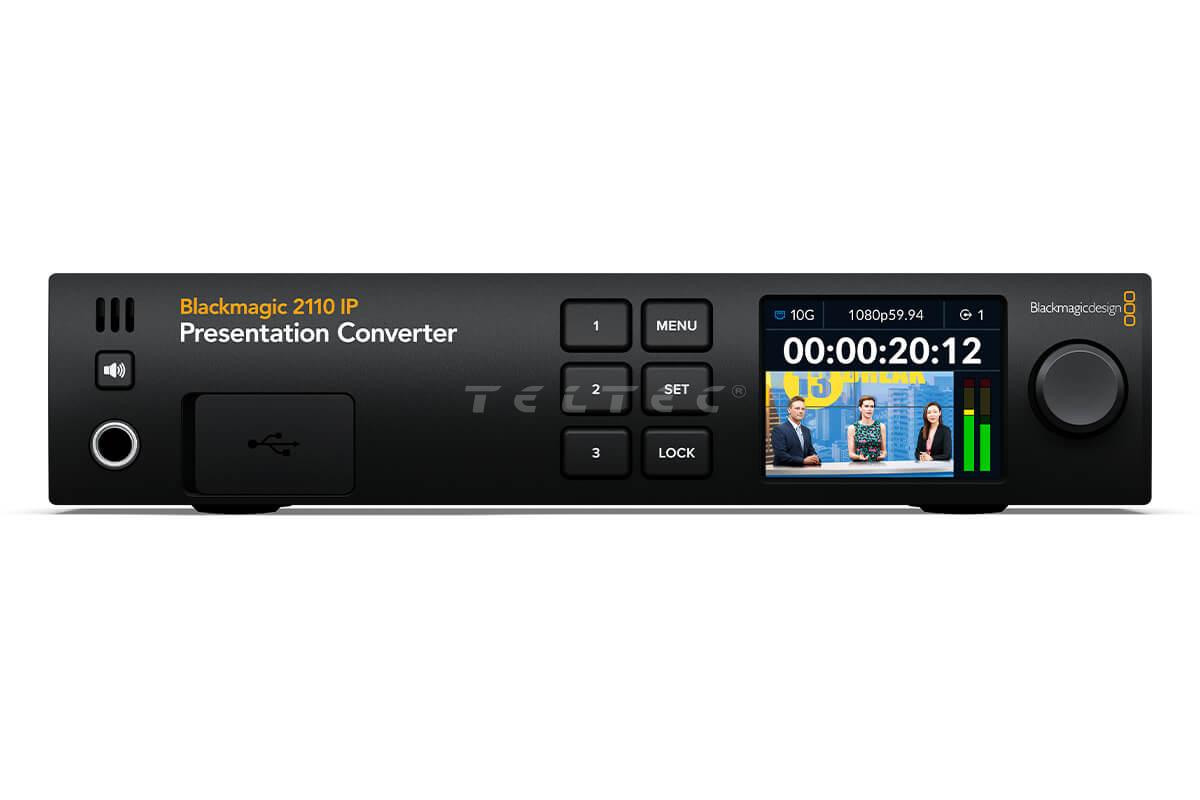

Integrierte Frontblende | 6 Tasten, Drehknopf und 2,2-Zoll-Farbdisplay für Menü und Einstellungen. Taste für Ein/Aus des Frontlautsprechers |
Physische Installation |
|
Physische Installation | halbe Rack Breite, 1 HE |
Betriebssysteme |
|
Mac |
|
Windows | Windows 10 und 11 |
Strombedarf |
|
Stromversorgung | 1 x Intern 100 - 240V AC 50/60Hz mit IEC C14 Buchse |
Energieverbrauch | TBA |
Umgebung |
|
Betriebstemperatur | 5° C - 40° C |
Lagerungstemperatur | -20° C - 45° C |
Relative Luftfeuchtigkeit | 0 % - 90 % nicht kondensierend |
Physische Spezifikationen |
|
Maße | 210 x 228 x 44 mm ( B x T x H) |
Gewicht | ca. 1,29 kg |
