Atomos Shogun AV-19M
19"-Touchscreen-Display mit 4K-HDR-Auflösung und DCI-P3-Farbraum für die Rackmontage
Auf die Wunschliste
Atomos Shogun AV-19M ist ein 19-Zoll-4K-HDR-Rackmount-Monitor für hybride IP- und Video-Produktionen mit NDI HX3, 12G-SDI und HDMI für Live-Produktion, Broadcast, Studio und On-Set-Monitoring.

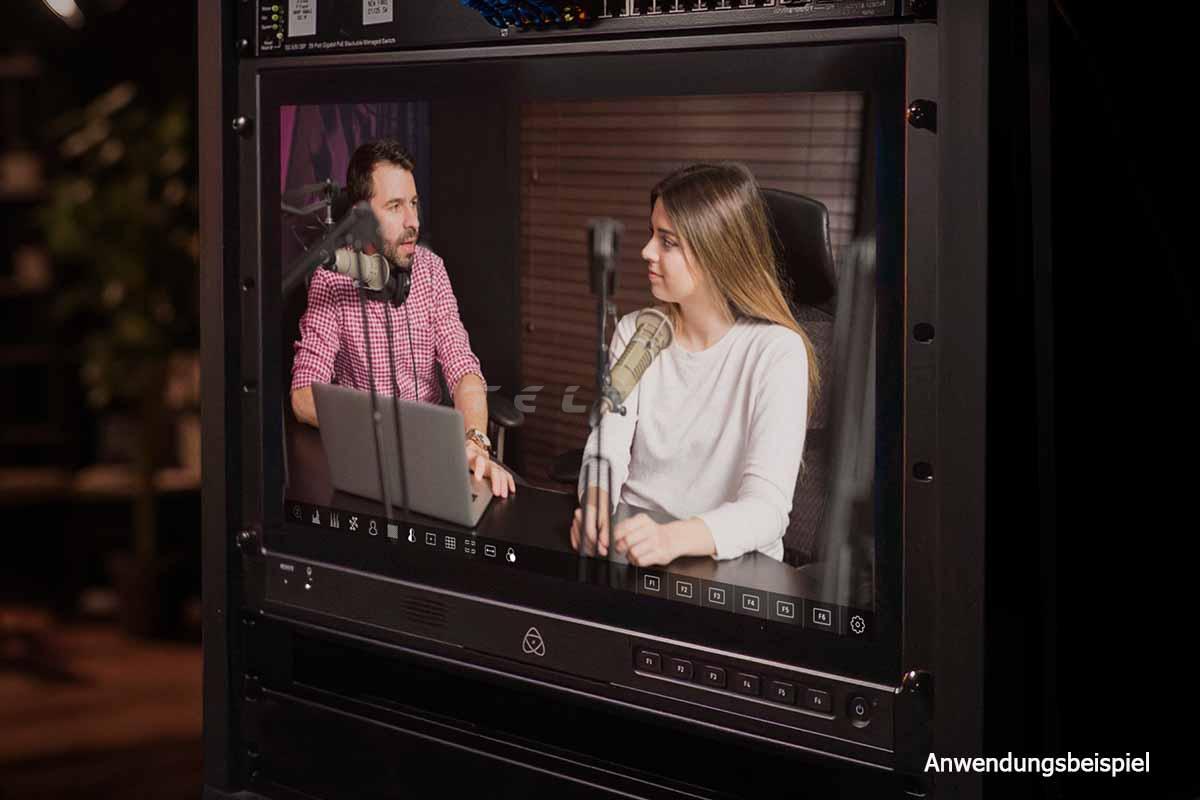

Der Shogun AV-19M verbindet IP-basierte und klassische Videosignalwege in einem 7-HE-Rackmount-System. Über Ethernet empfängt der Monitor NDI-HX3-Signale, während 12G-SDI und HDMI für konventionelle Videoquellen zur Verfügung stehen. Eine einzelne Quelle lässt sich bildschirmfüllend darstellen; für NDI HX3 steht zusätzlich eine Quad-View-Ansicht mit bis zu vier Quellen zur Verfügung.
Der 19-Zoll-Touchscreen bietet eine Auflösung von 3840 × 2160 Pixeln, eine Helligkeit von 1.200 Nits und eine Farbraumabdeckung von 99 % DCI-P3. Für die Bildbeurteilung stehen unter anderem Waveform, RGB Parade, Vectorscope, Focus Peaking, Zebra sowie Atomos False Color, ARRI False Color und EL Zone™ False Color zur Verfügung. Log-Signale können über 3D-LUTs betrachtet und für HLG- oder PQ-Monitoring konvertiert werden.
Das Wichtigste in 4 Punkten
- 19-Zoll-4K-UHD-Touchscreen mit 1.200 Nits und 99 % DCI-P3
- Hybrides Monitoring über NDI HX3, 12G-SDI und HDMI

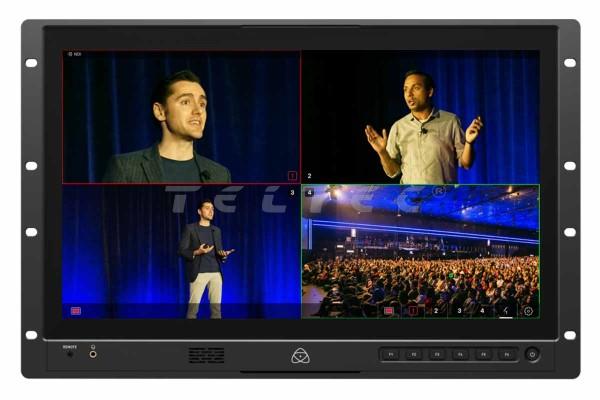

- Bis zu vier NDI-HX3-Quellen gleichzeitig im Quad-View
- Umfangreiche Analysewerkzeuge mit Waveform, Vectorscope, Focus Peaking, False Color, EL Zone™ und 3D-LUT-Unterstützung
Für wen ist der Atomos Shogun AV-19M geeignet?
Der Shogun AV-19M richtet sich an Produktionsumgebungen, in denen IP-basierte und klassische Videosignale gemeinsam überwacht werden sollen. Dazu gehören Live-Produktionen, Broadcast- und Studioumgebungen ebenso wie Produktionsgalerien, Kontrollräume, Ü-Wagen, Video Villages und On-Set-Monitoring.

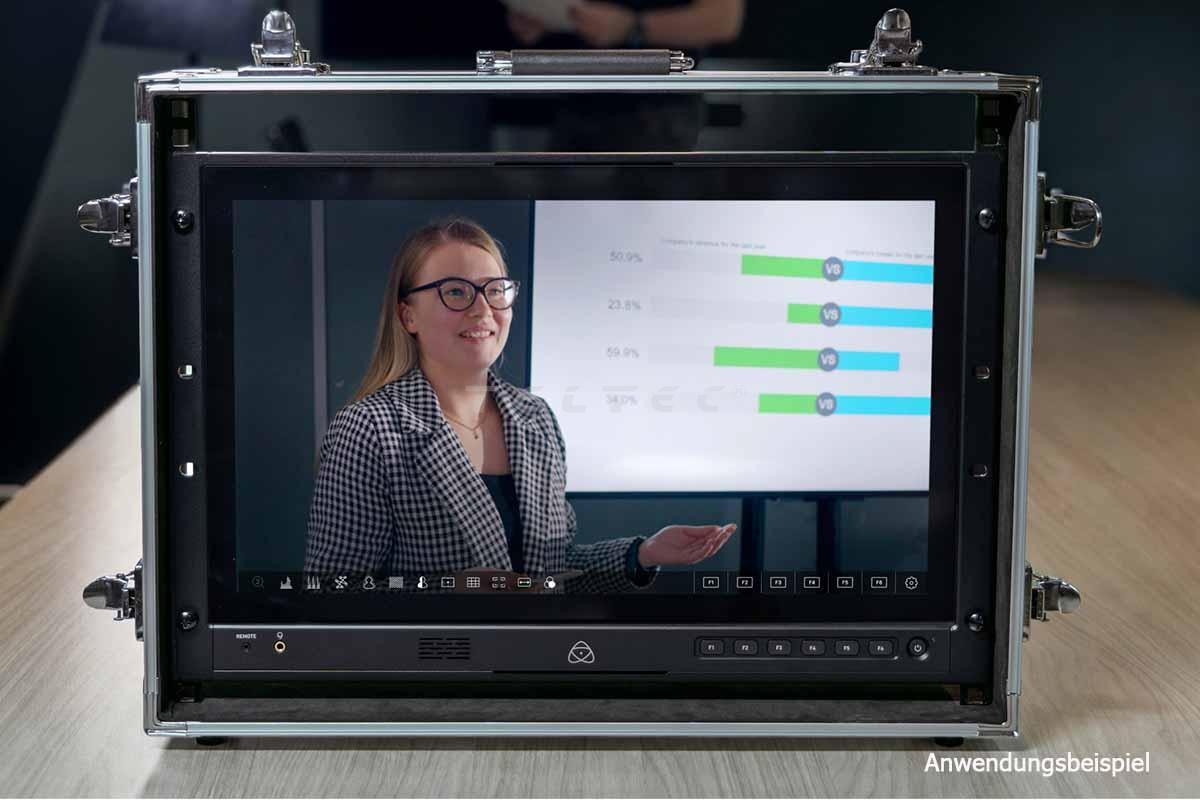

Durch das 19-Zoll-Rackmount-Format eignet er sich außerdem für portable Produktionssysteme und Flypack-Setups. Ein passendes Custom Flypack ist optional separat erhältlich.
In der Praxis
NDI HX3 wird über die Ethernet-Schnittstelle empfangen. Eine NDI-HX3-Quelle kann bildschirmfüllend dargestellt werden, alternativ lassen sich bis zu vier NDI-HX3-Quellen gleichzeitig im Quad-View überwachen.
Für klassische Videosignalwege stehen jeweils ein HDMI-2.0-Ein- und -Ausgang sowie ein 12G-SDI-Eingang und ein 12G-SDI-Loop-Through-Ausgang zur Verfügung. HDMI-zu-SDI- und SDI-zu-HDMI-Signalkonvertierung werden unterstützt.
Für die Bildkontrolle lassen sich Analysewerkzeuge direkt auf dem Monitor einblenden. Sechs frei belegbare Funktionstasten ermöglichen schnellen Zugriff auf häufig benötigte Funktionen. Zusätzlich unterstützt der Monitor anamorphotisches De-Squeeze, Cine- und Social-Frame-Guides, Safe Areas, Grid Marker, Zoom sowie verschiedene False-Color- und Fokuswerkzeuge.
Hinweise
- Quad-View und Multi-Input-Switching stehen für NDI HX3 zur Verfügung.
- SDI- oder HDMI-Quellen werden einzeln bildschirmfüllend überwacht.
- Der Monitor besitzt keinen VESA-Mount.
- Ein Custom Flypack ist optional separat erhältlich.
- D-Tap-Stromversorgung ist über ein D-Tap-auf-4-Pin-XLR-Kabel möglich.
- Der optionale AC/DC-Netzadapter ATOMPWR024 ist separat erhältlich.
Hauptmerkmale
- Größe: 19 Zoll
- Monitortyp: Hybrid-IP- und Video-Produktionsmonitor für Rackmontage
- Display: kapazitiver Touchscreen mit Double-Edge-Lit-Hintergrundbeleuchtung
- Auflösung: 3840 × 2160, 4K UHD
- Helligkeit: 1.200 Nits
- Farbraum: 100 % Rec.709, 99 % DCI-P3, 99 % NTSC, 87 % BT.2020
- Signalverarbeitung: HDMI zu SDI, SDI zu HDMI, 4K-UHD-Downscaling auf Full HD, DCI-Crop und Pulldown Removal
- Farbabtastung: Eingang YCbCr 4:2:0 und 4:2:2; Ausgang 4:2:2
- HDR-fähig: HLG und PQ

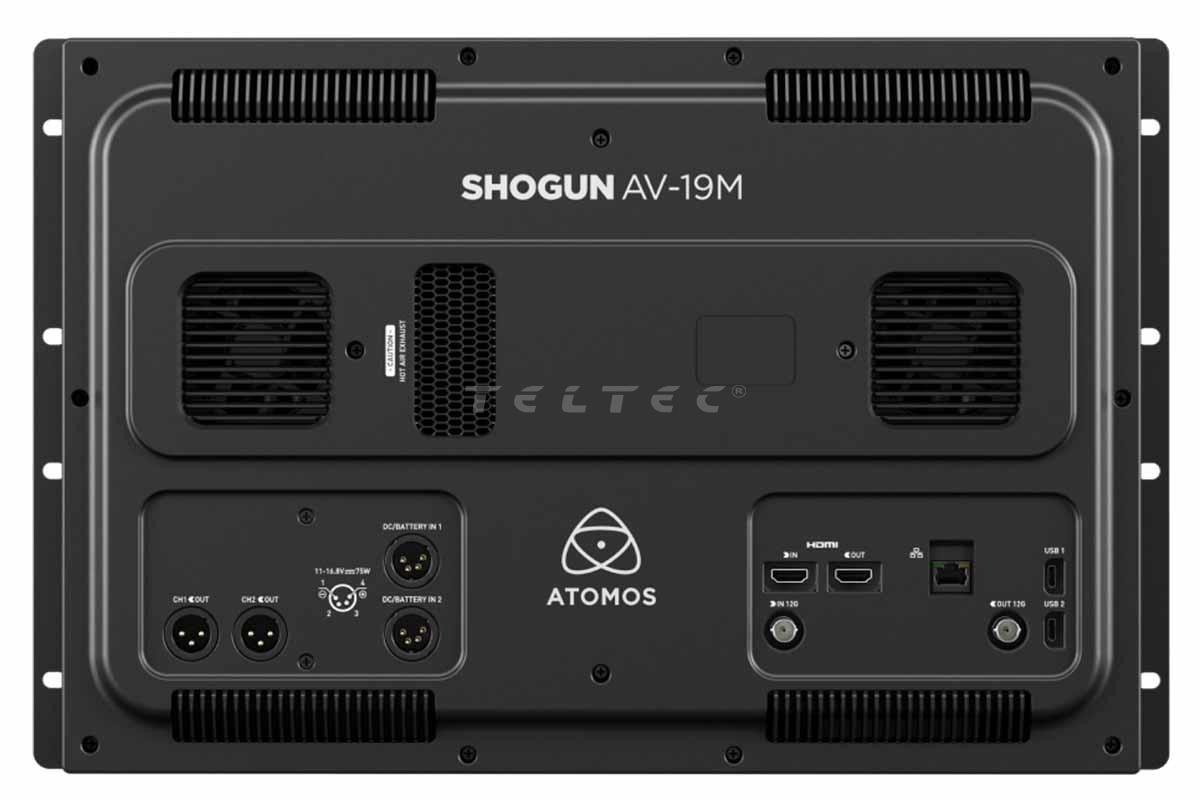

- Anschlüsse: 1x 12G-SDI Eingang, 1x 12G-SDI Loop-Through-Ausgang, 1x HDMI-2.0-Eingang, 1x HDMI-2.0-Ausgang, 1x RJ45, 2x USB-C 2.0/3.0, 2x 3-Pin-XLR-Audioausgang, 1x 3,5-mm-Kopfhörerausgang, LANC
- Touchscreen: ja, kapazitiv
- Tallyleuchte: LED an der Vorderseite
- 3D-LUTs: .cube-Format, 17- und 33-Punkt-LUTs
- Analyse-Tools: Waveform, RGB Parade, Vectorscope, Focus Peaking, Atomos False Color, ARRI False Color, EL Zone™ False Color, Zebra, Blue Only, Zoom und weitere Monitoring-Werkzeuge
- Stromversorgung: 12 bis 16,8 V DC über zwei 4-Pin-XLR-DC/Battery-In-Anschlüsse; Leistungsaufnahme 75 W
Lieferumfang
- Atomos Shogun AV-19M Monitor
- 4-Pin-XLR-Netzteil
- 5x internationale IEC-Netzkabel
- Rackmuttern und -schrauben (10x)
- Bildschirmtuch
Garantie
- Standardgarantie: 1 Jahr, nach Produktregistrierung auf 2 Jahre verlängerbar
Display von der Verlängerung ausgenommen
Technische Daten
| Hersteller | Atomos |
| MPN | ATOMSHGAVM |
| EAN | 0814164023504 |
| Produkttyp | Hybrid-IP- und Video-Produktionsmonitor |
Display |
|
| Größe | 19" |
| Auflösung | 3840 × 2160, 4K UHD |
| Bittiefe | 10 Bit (8+2 FRC) |
| Hintergrundbeleuchtung | Double Edge-Lit |
| Helligkeit (cd/m² / Nits) | 1.200 |
| Seitenverhältnis | 16:9 |
| Farbraum | 100 % Rec.709, 99 % DCI-P3, 99 % NTSC, 87 % BT.2020 |
| Kalibrierungsunterstützung | Calibrite Display Pro oder Display Plus an PC/Mac mit Atomos LANC-Kabel (ATOMCAB018, separat erhältlich) |
Farb-Pipeline |
|
| Gamma | Sony SLog / SLog2 / SLog3 / HLG, Canon C-Log / C-Log2 / C-Log3, ARRI Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320 / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic V-Log / HLG, JVC J-Log, Red RedLogFilm / Log3G10 / Log3G12, FujiFilm F-Log, F-Log2 und F-Log2C, PQ (HDR10), HLG, Nikon N-Log |
| Gamut | DCI P3, DCI P3+, DCI-P3 D65, Rec709. Sony: S-Gamut / S-Gamut3 / S-Gamut3.cine / BT.2020 / Rec.709. Canon Cinema / F-Gamut C / Panasonic V Gamut / ARRI Alexa Wide Gamut / JVC LS300. RED DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut |
| 3D-LUT-Anzeige | .Cube-Format, 17 und 33 Punkte unterstützt |
| 3D LUT Downstream | Loop-Out |
| 3D LUT 50/50 | Ja |
| Monitoring-Modi | Native / HLG / PQ / 3D LUT |
| HDR-Ausgangskonvertierung | Log / HDR zu HLG / PQ |
Videoeingang |
|
| HDMI | 1x HDMI 2.0 bis 4Kp60 |
| Verriegelbarer Anschluss | Ja |
| SDI | 1x 12G-SDI, abwärtskompatibel zu 6G-SDI / 3G-SDI |
| Wi-Fi | Nein |
| Bittiefe | 8/10 Bit für Video / bis zu 12 Bit für RAW |
| Video-Farbunterabtastung | YCbCr 4:2:0 und 4:2:2 |
| HDR-Ausgangskonvertierung | automatische HDMI-Erkennung |
Videoausgang |
|
| HDMI | 1x HDMI 2.0 bis 4Kp60 |
| Verriegelbarer Anschluss | Ja |
| SDI Loop-Through | 1x 12G-SDI |
| Wi-Fi | Nein |
| USB | 2x USB-C 2.0/3.0 |
| Bittiefe | 8/10 Bit Video |
| Video-Farbunterabtastung | 4:2:2 |
Netzwerk |
|
| Ethernet | 1x RJ45 |
Konnektivität |
|
| USB | 2x USB-C 2.0/3.0 |
| Bluetooth | Nein |
| LANC | Ja |
Videosignalkonvertierung |
|
| HDMI zu SDI | Ja |
| SDI zu HDMI | Ja |
Audioausgang |
|
| Audioqualität | 24 Bit / 48 kHz |
| Audiocodec | PCM |
| HDMI | 8 Kanäle, 24 Bit, abhängig vom Eingang |
| SDI | 12 Kanäle, 24 Bit, abhängig vom Eingang |
| Analoger Audioausgang | 2x 3-Pin-XLR, male |
| Lautsprecher | Mono Confidence, bis 1,5 W |
| Kopfhörerausgang | 3,5-mm-Kopfhöreranschluss, 2 Kanäle |
Timecode |
|
| Embedded | HDMI und SDI |
| Tageszeit | Ja |
| Wireless AirGlu RF Server und Client | Nein |
| Wireless AirGlu BT Server | Nein |
Auflösungen und Frameraten – nur Monitoring |
|
| 4K DCI | bis 4Kp60 |
| 4K UHD | bis UHDp60 |
| 2K DCI 2048 × 1080 | bis 2Kp60 |
| 1080p | bis 1080p120 |
| 1080 PsF | nur über Pulldown zu Progressive |
| 1080i | 1080i50 / 1080i60 |
| 720p | bis 720p60 |
Unterstützte Medien |
|
| USB | Atomos-zertifizierte USB-3.0-Medien |
| Dateisystem | ExFAT |
Multi-Input-Switching |
|
| Quad-View-Anzeige | nur NDI HX3 |
| Eingangsumschaltung | Ja, nur NDI HX3 |
On-Screen-Monitoring-Tools |
|
| Waveform | 3 Größen – Deckkraft und Helligkeit einstellbar |
| RGB Parade | 3 Größen – Deckkraft und Helligkeit einstellbar |
| Vectorscope | 2 Größen – Deckkraft und Helligkeit einstellbar |
| 2x Zoom | Ja |
| Focus Peaking | Farbauswahl / Threshold-Einstellung / Farbe / Mono / nur Kanten |
| Atomos False Color | Ja, mit Skala |
| ARRI False Color: | Ja |
| EL Zone™ False Color | Ja |
| Zebra | Ja, einstellbar |
| Farbkanal isolieren | nur Blau |
| Cine Frame Guides | Presets für 2.4:1, 2.35:1, 1.9:1, 1.85:1, 4:3 |
| Social Frame Guides | Presets für 9:16, 1:1, 191:1, 4:5 |
| Onion Skin | Ja |
| Safe Areas | Action und Graphic |
| Grid Marker | 9er-Raster |
| Anamorphic De-Squeeze | |
| Display Flip | |
Interne Signalverarbeitung |
|
| 4K-UHD-Downscale für HD | Loop-Out – 4K UHD zu FHD |
| DCI Crop | Loop-Out – 17:9 auf 16:9 Crop |
| Pulldown Removal | 24 / 25 / 30 pSF > 24 / 25 / 30p (2:2 Pulldown), 60i > 24p (3:2 Pulldown) |
Zubehör |
|
| AC/DC-Netzadapter | Ja, separat erhältlich (ATOMPWR024) |
| Sun Hood | Nein |
Konstruktion |
|
| Gehäuse | Aluminium mit ABS-Kunststoff |
| Kühlung | aktiv geregelter Lüfter und Kühlkörper |
| Touchscreen | kapazitiver Touchscreen |
| Tallyleuchte | LED nur an der Vorderseite |
| Multifunktionstasten | Power + 6 frei belegbare Tasten |
Umgebungsbedingungen |
|
| Umgebungstemperatur im Betrieb | bis 40 °C |
Stromversorgung |
|
| Eingangsspannung | DC 12 V bis 16,8 V DC |
| Betriebsleistung | 75 W |
| Kompatible Akkus: | Anschluss an einen oder beide DC-4-Pin-XLR-Eingänge |
| Akkuspannung | 14,4 V nominal |
| Akkuversorgung | über die dedizierten 4-Pin-XLR-DC/Battery-In-Anschlüsse |
| DC-In-Anschlüsse | 2x 4-Pin-XLR, unter anderem für das mitgelieferte DC-Netzteil |
| D-Tap | über D-Tap-auf-4-Pin-XLR-Kabel eines Drittanbieters |
Allgemeines |
|
| VESA-Mount | Nein |
| Montagepunkte | 19-Zoll-Rackohren |
| Rackhöhe | 7 RU |
| Maße | 593 x 310 x 60 mm |
| Gewicht | ca. 5,22 kg |
FAQs
Welche Videosignale kann der Atomos Shogun AV-19M überwachen?
Der Monitor unterstützt NDI HX3 über Ethernet sowie klassische Videosignale über 12G-SDI und HDMI 2.0. SDI- und HDMI-Signale können mit bis zu 4Kp60 verarbeitet werden.
Können mehrere Quellen gleichzeitig angezeigt werden?
Ja. Über NDI HX3 lassen sich bis zu vier Quellen gleichzeitig im Quad-View darstellen. Quad-View und Multi-Input-Switching sind laut Spezifikation auf NDI HX3 beschränkt. Eine SDI- oder HDMI-Quelle wird bildschirmfüllend dargestellt.
Unterstützt der Shogun AV-19M HDR und LUTs?
Ja. Der Monitor unterstützt HLG, PQ und 3D-LUT-Monitoring. 3D-LUTs können im .cube-Format mit 17 oder 33 Punkten verwendet werden. Außerdem ist eine Log-/HDR-Konvertierung zu HLG oder PQ möglich.
Welche Analysewerkzeuge sind integriert?
Zu den Monitoring-Werkzeugen gehören Waveform, RGB Parade, Vectorscope, Focus Peaking, Zebra, Atomos False Color, ARRI False Color, EL Zone™ False Color, Blue Only, Zoom, Frame Guides, Safe Areas und Anamorphic De-Squeeze.
Kann der Monitor HDMI und SDI ineinander konvertieren?
Ja. Sowohl HDMI-zu-SDI- als auch SDI-zu-HDMI-Konvertierung werden unterstützt.
Wie wird der Shogun AV-19M mit Strom versorgt?
Der Monitor arbeitet mit 12 bis 16,8 V DC und besitzt zwei 4-Pin-XLR-DC/Battery-In-Anschlüsse. Ein passendes 4-Pin-XLR-Netzteil gehört zum Lieferumfang. D-Tap kann über ein separat erhältliches Drittanbieter-D-Tap-auf-4-Pin-XLR-Kabel genutzt werden.
Ist eine VESA-Montage möglich?
Nein. Der Shogun AV-19M besitzt keinen VESA-Mount. Er ist für die Montage über seine 19-Zoll-Rackohren ausgelegt und benötigt 7 RU.
Zubehör und Systemintegration
Häufig sinnvoll
- Calibrite Display Pro oder Display Plus in Verbindung mit dem separat erhältlichen Atomos LANC-Kabel ATOMCAB018 zur unterstützten Kalibrierung über PC oder Mac
Optional
- Custom Flypack für mobile und standortbasierte Produktionen
- AC/DC-Netzadapter ATOMPWR024
- D-Tap-auf-4-Pin-XLR-Kabel eines Drittanbieters für entsprechende Stromversorgungs-Setups
Das sollte man vor dem Kauf wissen
- Der Shogun AV-19M benötigt 7 RU und ist für die 19-Zoll-Rackmontage ausgelegt; eine VESA-Halterung wird nicht unterstützt.
- Die gleichzeitige Quad-View-Darstellung von bis zu vier Quellen ist auf NDI HX3 beschränkt. SDI- und HDMI-Quellen werden jeweils einzeln bildschirmfüllend überwacht.
- Das 4-Pin-XLR-Netzteil ist im Lieferumfang enthalten. Der ATOMPWR024 ist ein zusätzlich optional erhältlicher AC/DC-Netzadapter.
- Für eine Stromversorgung über D-Tap wird ein D-Tap-auf-4-Pin-XLR-Kabel eines Drittanbieters benötigt.
- Bei der auf zwei Jahre verlängerten Garantie nach Produktregistrierung ist das Display von der Verlängerung ausgenommen.
