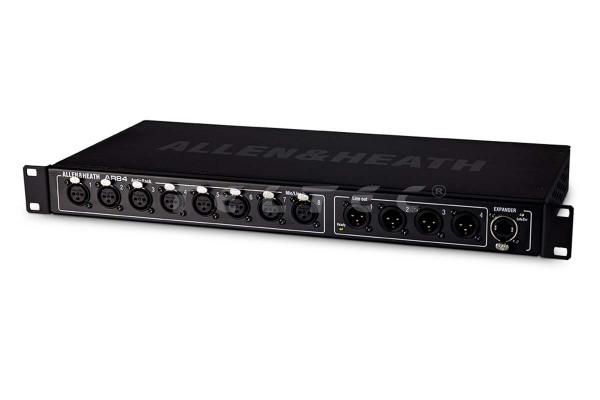

Allen & Heath AR84
Erweiterung für GLD, SQ, QU, Avantis, AHM-64, 48 kHz dSNAKE Anschluss
Der Allen & Heath AR 84 ist ein Expander Audio-Rack für einen digitalen Audiomischer, das über 8 fernsteuerbare Mikrofonvorverstärker und 4-XLR-Line-Ausgänge verfügt. Er wird verwendet, um die Anzahl der E/A-Buchsen in einem System zu erhöhen und sowohl die Buchsen als auch die AD/DA-Wandlung in der Nähe der Nähe der Signalquellen zu positionieren. Die Anzahl der im System verfügbaren Verarbeitungskanäle bleibt dabei gleich und wird nicht durch den Expander erhöht. Die XLR-Buchsen sollten den technischen Spezifikationen des digitalen Mischers entsprechen und im Softpatch zur Zuordnung der Kanäle erscheinen. Das Remote-Audio-Rack ist mit den digitalen Allen&Heath-Mischern der GLD, SQ, QU, Avantis, AHM-64-Serie kompatibel. Darüber hinaus ist das Gerät mit einem 48 kHz dSNAKE Ethernet-Anschluss ausgestattet, das zur Audioübertragung über ein Cat5-Kabel dient und über das Netzwerkkabel an ein Mischpult angeschlossen oder von einem AR2412 oder AB168 kaskadiert werden kann. Dabei ist eine Entfernung zum Mischpult von bis zu 100 m möglich. Der lokale Ethernet-Anschluss ist eine RJ45-Buchse mit EtherCon-Verriegelungsring.
Hauptmerkmale
- Expander Audio-Rack in 1 HE 19" Gehäuse
- 8x Mikrofonvorverstärker auf XLR
- 4x XLR Line Out
- dSNAKE Anschluss mit Ethercon-Port, verriegelbar
- kompatibel mit GLD, SQ, QU, Avantis, AHM-64-Serie
- 48 kHz Expansion Box
Lieferumfang
- 1x Allen & Heath AR48
Garantie
- 1 Jahr Herstellergarantie
Technische Daten
Eingänge |
|
XLR Mikrofon/Line-Eingang | symmetrisch |
Mikrofon/Live-Vorverstärker | voll abrufbar |
Eingangsempfindlichkeit | -60 bis +15 dBu |
Analogverstärker | +5 bis +50 dB, 1dB-Schritte |
Pad | -20 dB |
Max. Eingangspegel | +32 dBu |
Eingangsimpedanz | > 4 kΩ (Pad out), >10 kΩ (Pad in) |
Mikrofon/Line Kanalrauschen | 20 bis 20 kHz, Direktausgang @unsymmetrischer Ausgang |
Mic EIN | -127 dB mit 150 Ω Quelle |
Unity Gain (Pad In) | -90 dBu |
Low Gain (5 dB, Pad Out) | -93 dBu |
Mid Gain (30 dB, Pad Out) | -89 dBu |
Mikrofon/Line Kanal THD+N | 20 bis 20 kHz, Direktausgang @unsymmetrischer Ausgang |
Unity Gain (Pad In) | 0.005 % -86 dBu @ 1 kHz, 0 dBu Ausgabe |
Low Gain (5 dB, Pad Out) | 0.003 % -89 dBu @ 1 kHz, 0 dBu Ausgabe |
Mid Gain (30 dB, Pad Out) | 0.004 % -88 dBu @ 1 kHz, 0 dBu Ausgabe |
Ausgänge |
|
XLR Ausgänge | symmetrisch, Relais-geschützt |
Ausgangsimpedanz | < 75 Ω |
Nominalleistung | +4 dBu = 0 dB Messwert |
Max. Ausgangspegel | +22 dBu |
Ausgangsrauschen | -91 dBu (muted, 20 - 20 kHz) |
Betriebstemperatur | 0 °C bis 35 °C |
Netzstrom | 100 - 240 V, 50/60 Hz, 20 W max. |
Das britische Unternehmen Allen & Heath ist ein führender Entwickler und Hersteller von Mischpulten für Live-Sound, Festinstallationen, Rundfunk und Aufnahmestudios. Vom kleinen ZED-10 bis hin zum großen QU-32C werden alle Mischpulte, die das Allen & Heath-Logo tragen, nach den anspruchsvollen Audio- und Fertigungsstandards des Herstellers entwickelt.
