AJA IO X3

Artikelnummer: 12301634

€ 1.415,97

Brutto:€ 1.685,00

UVP*: 1.747,94 €

zzgl. Versandkosten

Aktion -19%

Lieferzeit:

3-5 Werktage

Alternativen auf Lager

Auf die Wunschliste

Der AJA IO X3 ist Multi-Channel 2K/HD/SD Video I/O over Thunderbolt 3 und ist... mehr

Menü schließen

Produktinformationen "AJA IO X3"

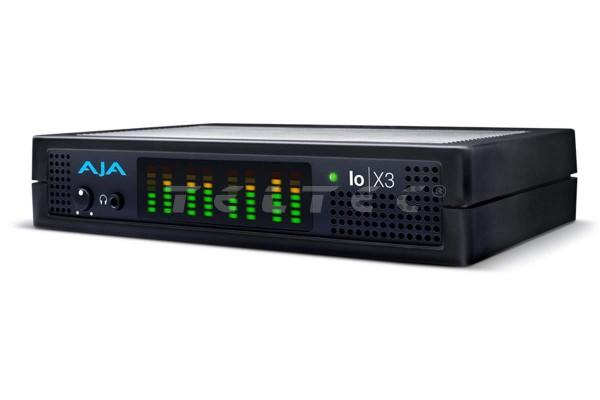

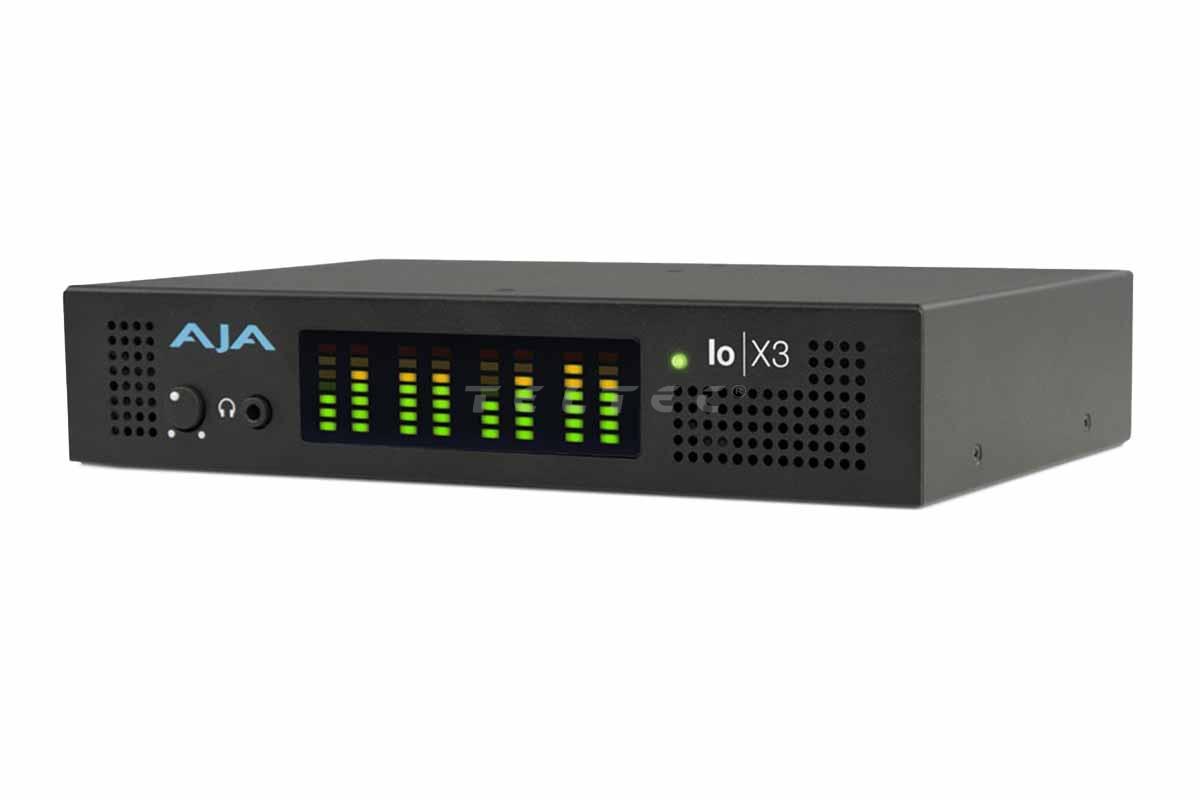

Der AJA IO X3 ist Multi-Channel 2K/HD/SD Video I/O over Thunderbolt 3 und ist speziell für die hochwertige HDR- oder SDR-Videoarbeit mit bis zu 60p HD/2K-Signalen oder Dateien mit Unterstützung für alle wichtigen NLE-Anwendungen sowie für andere Videoanwendungen wie OBS Studio, vMix und Telestream Wirecast konzipiert. Der AJA IO X3 wird mit einem einzigen Thunderbolt 3-Kabel angeschlossen und bietet einen zweiten Thunderbolt-Anschluss für mehr Flexibilität. Der kompakte Formfaktor ist ideal für den Einsatz am Set, im Studio, bei einer Veranstaltung oder im Schnittraum.

Hauptmerkmale

2K/HD/SD E/A bis zu 50/60p
4x bidirektionale 3G-SDI BNC mit eingebettetem 16-Kanal-Audio
HDMI-E/A mit eingebettetem 8-Kanal-Audio
Zwei Thunderbolt 3-Anschlüsse mit Durchschleifung
Unterstützung von Mehrkanal-Workflows für OBS/Wirecast/vMix und andere Anwendungen
YCbCr 4:2:2 10-Bit bis zu 60p
RGB 4:4:4 12-Bit bis zu 30p
VPID-Signalisierung für SDR/HDR-Übertragungseigenschaften, Farbmetrik und Leuchtdichte über SDI
Unterstützung von PQ, HLG, HDR10, HDR10+ und Dolby Vision
HDR-Metadatenerfassung und automatische Erkennung der Wiedergabe
Multiview-Ausgang über HDMI, zur Anzeige von bis zu 4 Kanälen auf einem Bildschirm
Analoge Audio-Flexibilität mit einer Auswahl von 8-Kanal-Eingang oder 8-Kanal-Ausgang oder 4-Kanal-Eingang und 4-Kanal-Ausgang über einen Standard-Tascam-Anschluss

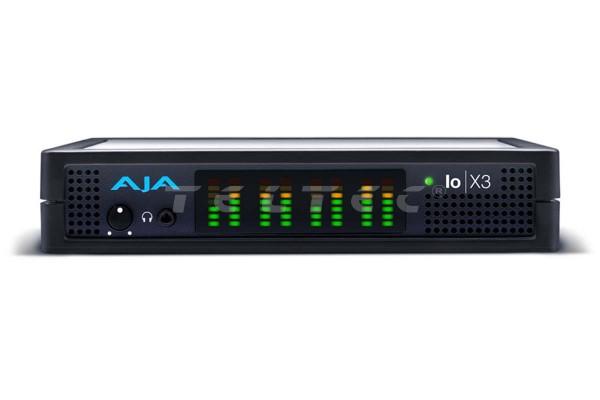

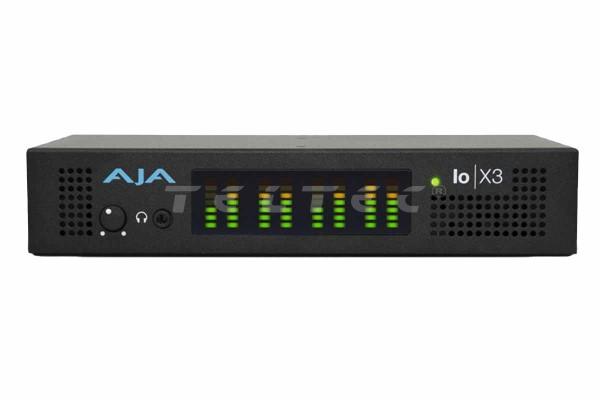

Audio-Display auf der Vorderseite
Unterstützung für den Apple M1-Chip und die neuesten Betriebssystemversionen
XLR-12V-Stromversorgung für Batterie- oder Wechselstrombetrieb (Netzteil im Lieferumfang enthalten)
Kopfhörerbuchse und Pegelregler für mobile und Live-Umgebungen
RS-422-VTR-Steuerung, Referenz, LTC-Eingang und LTC-Ausgang

Lieferumfang

1x AJA IO X3
1x Netzteil

Garantie

3 Jahre Herstellergarantie

Technische Daten

Videoformate

(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

Hinweis: Die Unterstützung hoher Bildraten hängt von der Thunderbolt-Geschwindigkeit und der Systemleistung ab. Nicht alle Hostsysteme unterstützen alle Bildraten.

Videoeingang Digital

3G-SDI, SMPTE 425
- RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
1.5G-SDI, SMPTE 292M
- Single Link HD-SDI YCbCr 4:2:2 10-bit
270 Mbps SDI, SMPTE 259M-C
YCbCr 4:2:2 10-bit, 8-bit
HDMI v1.4b
30/36-bits/pixel, RGB or YUV, 2.25 Gbps
2K, HD, und SD

*Die Unterstützung der Bittiefe ist anwendungsabhängig. Die Kompatibilität sollte mit dem Softwarehersteller geprüft werden.

Videoausgang Digital

3G-SDI, SMPTE 425
- RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
1.5G-SDI, SMPTE 292M
- Single Link HD-SDI YCbCr 4:2:2 10-bit
270 Mbps SDI, SMPTE 259M-C
- YCbCr 4:2:2 10-bit, 8-bit
HDMI v1.4b
- 30/36-bits/pixel, RGB or YUV, 2.25 Gbps
2K, HD, und SD mitHFR Unterstützung bis zu 60p (4:2:2), 10-bit

*Die Unterstützung der Bittiefe ist anwendungsabhängig. Die Kompatibilität sollte mit dem Softwarehersteller geprüft werden.

HDR

SDI: VPID-Signalisierung für SDR/HDR-Übertragungsmerkmale
HDMI: HDR10 Unterstützung - HDR Infoframe Metadaten, kompatibel mit HDMI 2.0a/CTA-861.3
HDMI: HLG-Unterstützung - kompatibel mit HDMI 2.0b/CTA-861-G

Hinweis: Die HDR-Unterstützung ist anwendungsabhängig. Die Kompatibilität sollte mit dem Softwarehersteller geprüft werden.

Audioeingang (Digital)

Eingebettetes 16-Kanal, 16 und 24-Bit SMPTE-259 SDI-Audio, 48 kHz Abtastrate, synchron
8-Kanal, 16- und 24-Bit-HDMI-Embedded-Audio, 48 kHz Abtastrate, synchron

Audioausgang (Digital)

Eingebettetes 16-Kanal, 16 und 24-Bit SMPTE-259 SDI-Audio, 48 kHz Abtastrate, synchron
8-Kanal, 16- und 24-Bit-HDMI-Embedded-Audio, 48 kHz Abtastrate, synchron

Audioeingang (Analog)

8-Kanal, 24 und 16-Bit D/A analoges Audio, 48 kHz Abtastrate, symmetrisch, mit Industriestandard 8x XLR auf DB-25 Breakout-Kabel (Kabel nicht enthalten)
+24 dBu digitale Vollskala (0 dBFS)
+/- 0,2 dB Frequenzgang von 20 bis 20 kHz
Eingang unterstützt über Ch 1-8, Ch 1-4 oder Ch 5-8, je nach gewählter Konfiguration

Audioausgang (Analog)

8-Kanal, 24-Bit D/A analoges Audio, 48 kHz Abtastrate, symmetrisch, mit Industriestandard 8x XLR auf DB-25 Breakout-Kabel (Kabel nicht im Lieferumfang enthalten)
+24 dBu digitale Vollskala (0 dBFS)
+/- 0,2 dB Frequenzgang von 20 bis 20 kHz
Ausgang unterstützt über Ch 1-8, Ch 1-4 oder Ch 5-8, je nach gewählter Konfiguration
2-Kanal, 18-Bit-D/A-Analog-Audio, 48 kHz Abtastrate, unsymmetrisch, mit Standard-3,5-mm-Buchse
1,2 V RMS Vollskala-Digitalausgangspegel (0 dBFS)

Downstream Keyer

Unterstützt Grafiken bis zu 2K/HD mit Alphakanal über Video, Matte oder Framebuffer, oder Framebuffer-Inhalt über eingehendes Video oder Matte

LTC

1x BNC-LTC-Eingang (dediziert)
1x BNC-LTC-Ausgang (fest zugeordnet)

Referenz

1x BNC (dediziert)
Analog Farbe Schwarz (1V) oder Composite Sync (2 oder 4V)
Nicht abschließend

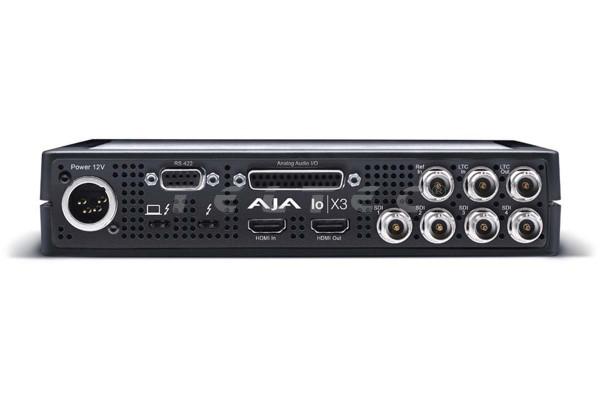

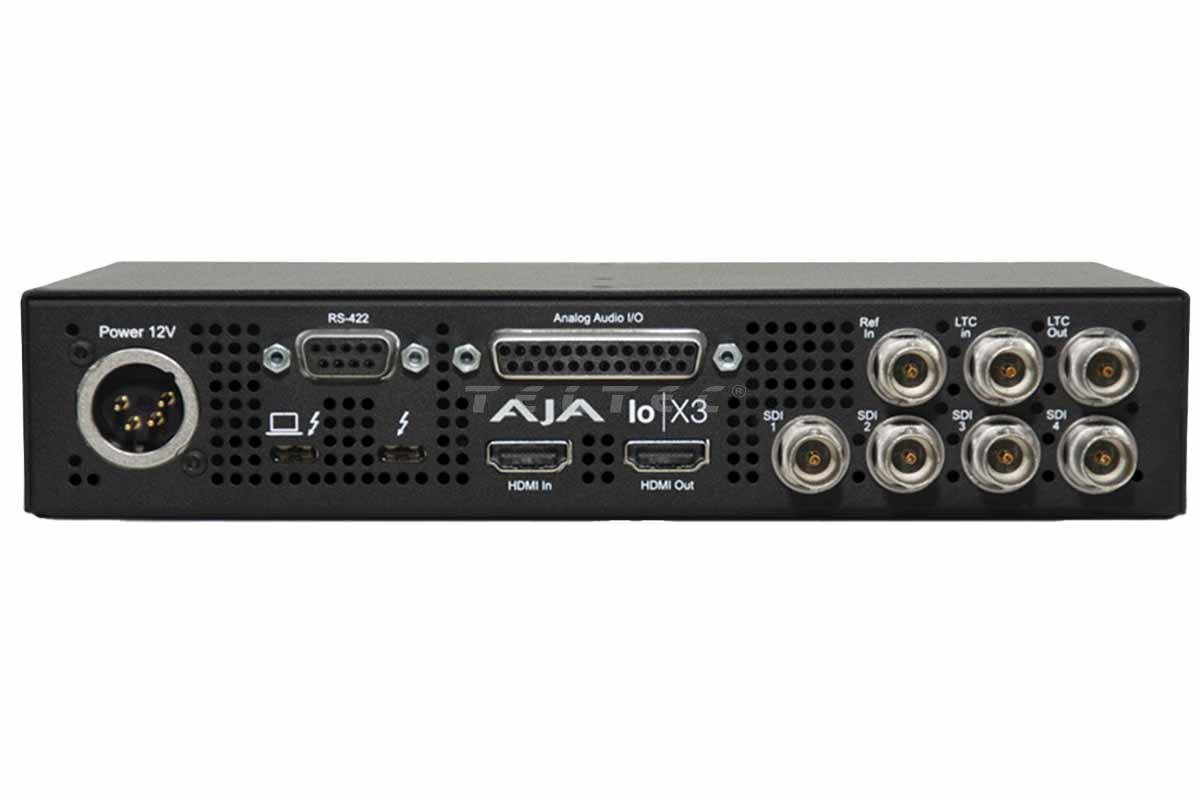

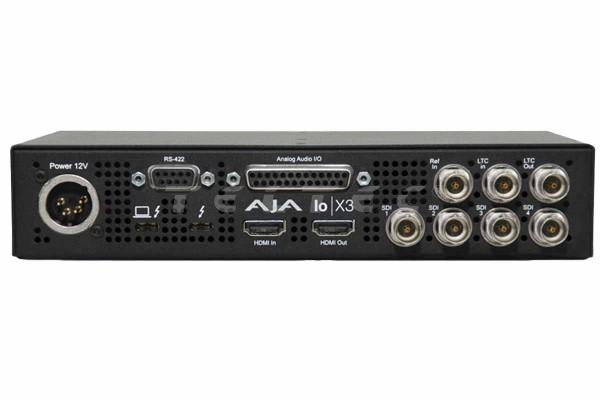

Schnittstellen

2x Thunderbolt 3

Steuerung

RS-422, Sony 9-poliges Protokoll

Die Pinbelegung des 9-poligen D-Steckers ist wie folgt:

1	GND
2	RX-
3	TX+
4	GND
5	No Connection
6	GND
7	RX+
8	TX-
9	GND
Shell	GND

Power

10-20 V, 23 W typisch, 28 W max

Betriebstemperatur

0° bis 35° C

Lagertemperatur

-40° bis 60° C

Relative Luftfeuchtigkeit bei Betrieb

10-90% nicht kondensierend

Betriebshöhe

< 3.000 Meter

Maße

222 x 180,09 x 41,91 mm

Gewicht

ca. 1,5 kg
