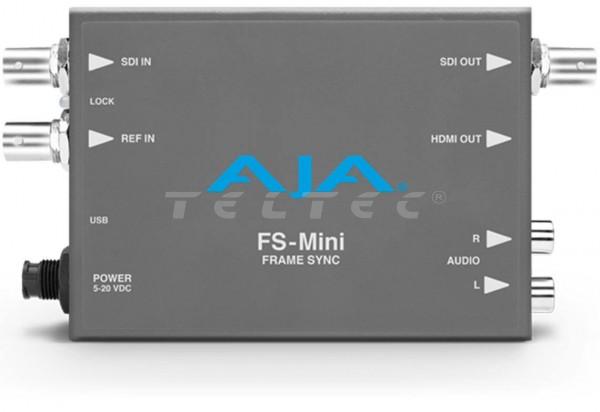

AJA FS-Mini

Artikelnummer: 12285813

€ 817,00

Brutto:€ 972,23

UVP*: 907,73 €

zzgl. Versandkosten

Aktion -10%

Lieferzeit:

Liefertermin offen

Alternativen auf Lager

Auf die Wunschliste

Der AJA FS-Mini ist ein Frame-Synchronizer und unterstützt SDI-Formate bis 1080p. Der... mehr

Menü schließen

Produktinformationen "AJA FS-Mini"

Der AJA FS-Mini ist ein Frame-Synchronizer und unterstützt SDI-Formate bis 1080p. Der Konverter ermöglicht ebenfalls eine Up-Down-Cross-Konvertierung und bietet die gleichzeitige Ausgabe von SDI- und HDMI-Signalen.

Hauptmerkmale

Framesynchronisierung des Eingangssignal mit einem Referenz-Takt
untersützt Bi-Level und Tri-Level-Sync
Up-Down-Cross-Konvertierung zwichen 3G-, HD- und SD-Formaten
geringe Latenzzeit (1 Frame nominal)
unterstützte SDI-Formate: 525i, 625i, 1080i und 1080p (nur Level A!)
gleichzeitige Ausgabe per SDI und HDMI
Konfiguration durch DIP-Switches oder USB

Lieferumfang

1x AJA FS-Mini
1x AJA DWP-U-R1 5V Netzteil

Garantie

5 Jahre Herstellergarantie

Technische Daten

Video-Formate	(HD) 1920 x 1080p (HD) 1920 x 1080PsF (HD) 1920 x 1080i (HD) 1280 x 720p (SD) 625i (SD) 525i CbCr, 4:2:2, 10-Bit
Videoeingang Digital	1x 3G-SDI-Eingang, 1x BNC 3G/HD/SD, SMPTE-259/292/424 Einzelverbindung 3G-SDI Stufe A, SMPTE-425-1 (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1920 x 1080PsF 23,98, 24, 25, 29,97, 30 (HD) 1920 x 1080i 50, 59.94, 60 (HD) 1280 x 720p 50, 59.94, 60 (SD) 625i 50 (SD) 525i 59,94
Videoausgang Digital	1x 3G-SDI-Ausgänge, 1x BNC 3G/HD/SD, SMPTE-259/292/424 Einzelverbindung 3G-SDI Stufe A, SMPTE-425-1 (HD) 1080p 23.98 (für 23.98 Videoeingänge) (HD) 1080p 24 (für 24 Videoeingänge) (HD) 1080p 25 (für 50 Videoeingänge) (HD) 1080p 29.97 (für 59.94 Videoeingänge) (HD) 1080p 30 (für 60 Videoeingänge) (HD) 1080p 50 (für 50 Videoeingänge) (HD) 1080p 59.94 (für 23.98, 59.94 Videoeingänge) (HD) 1080p 60 (für 24, 30 oder 60 Videoeingänge) (HD) 1080PsF 23.98 (für 23.98 Videoeingänge) (HD) 1080PsF 24 (für 24 Videoeingänge) (HD) 1080PsF 25 (für 50 Videoeingänge) (HD) 1080PsF 29.97 (für 59.94 Videoeingänge) (HD) 1080Psf 30 (für 30 oder 60 Videoeingänge) (HD) 1080i 59.94 (für 23.98- oder 59.94-Videoeingänge) (HD) 1080i 60 (für 24, 30 oder 60 Videoeingänge) (HD) 1080i 50 (für 25 oder 50 Videoeingänge) (HD) 720p 50 (für 50 Videoeingänge) (HD) 720p 59.94 (für 23.98, 59.94 Videoeingänge) (HD) 720p 60 (für 24, 30 oder 60 Videoeingänge) (SD) 625i 50 (für Videoeingänge mit 25 oder 50 Bildern pro Sekunde) (SD) 525i 59.94 (für 23.98 oder 59.94 Videoeingänge)
Monitorausgang digital	1x HDMI-Standardanschluss Typ A HD/SD Farbraum, YCbCr oder RGB Bittiefe, 8 oder 10 RGB-Bereich, SMPTE oder voller Bereich
Video-Verarbeitung	Bildratenkonvertierung/Filmkadenz entfernen/einfügen (3:2) Verlust des Eingangsmanagements: Einfrieren, Schwarz oder Stummschaltung AFD-Eingangserkennung, Abwärtskonvertierungssteuerung Nominale Videoverzögerung HD/SD, 1 Bild
Up-Konvertierung	Hardware 10-Bit 4x3 Pillar: ergibt ein 4x3-Bild in der Bildschirmmitte mit schwarzen Seitenbalken 14x9 Pillar: ergibt ein leicht gezoomtes 4x3-Bild, das ein 14x9-Bild mit schwarzen Seitenbalken ausfüllt Vollbild: ergibt ein 4x3-Bild, das horizontal gestreckt wird, um einen 16x9-Bildschirm auszufüllen Letterbox auf Vollbild: Das Bild wird so vergrößert, dass es den gesamten Bildschirm ausfüllt. Wide Zoom: ergibt eine Kombination aus Zoom und horizontaler Streckung, um einen 16x9-Bildschirm auszufüllen; diese Einstellung führt zu einer kleinen Änderung des Seitenverhältnisses
Abwärtskonvertierung	Hardware 10-Bit Zuschneiden: Das Bild wird auf die neue Bildschirmgröße zugeschnitten. Anamorphotisch: HD-Bild wird in Vollbild-SD mit einem Seitenverhältnis von 16x9 umgewandelt 14x9: Das Bild wird unter Beibehaltung des Seitenverhältnisses leicht verkleinert, oben und unten wird Schwarz hinzugefügt, und die linke und rechte Seite werden abgeschnitten Auto AFD: wählt automatisch den besten Downkonvertierungsmodus auf der Grundlage des Active Format Description (AFD)-Codes des Eingangsvideos Letterbox: Das Bild wird verkleinert, wobei oben und unten Schwarz hinzugefügt wird und das Seitenverhältnis erhalten bleibt.
Cross-Konvertierung	Hardware 10-Bit 1080i zu 720p 720p zu 1080i 720p nach 1080PsF
Bildseitenverhältnis-Konvertierung für SD zu SD	Letterbox: wandelt anamorphes SD-Material in ein Letterbox-Bild um H Crop: erzeugt einen horizontalen Streckungseffekt im Bild; wandelt anamorphes SD-Material in Vollbild um SD Pillarbox: erzeugt ein Bild in der Mitte des Bildschirms mit schwarzen Rändern auf der linken und rechten Seite und einem anamorphen Bild in der Mitte V Crop: wandelt SD-Letterbox-Material in ein anamorphes Bild um 14x9: Anamorphotische Konvertierung in 14x9
Audioeingang Digital	48 kHz Abtastrate 1x eingebetteter SDI-Eingang 16-Kanäle, 24 Bit (20 Bit SD), SMPTE-272/299
Audioausgang Digital	48 kHz Abtastrate 1x SDI-Embedded-Ausgang 16-Kanäle, 24-Bit (20-Bit SD), SMPTE-272/299
Audio-I/O	Eingebetteter 16-Kanal-SDI-Audioeingang 16-Kanal-Embedded-SDI-Audioausgang 2 oder 8-Kanal-HDMI-Audioausgang 2x RCA-Analogausgänge bei -10 dBu (nominal)
Ancillary Data	Unterstützt die Durchleitung von eingebettetem PCM-Audio Unterstützt die Durchleitung von Nicht-PCM-Audio, wenn die Quelle mit dem ausgewählten Ref (SDI In oder Ext Ref) im Takt ist. Nicht-PCM-Audio wird während des Frame-Sync-Betriebs nicht unterstützt. Alle anderen ANC-Daten werden nicht weitergegeben.
Referenz-Eingang	Extern, 1x BNC Blackburst oder Tri-Level-Synchronisation 75-Ohm Abschlusswiderstand
Genlock	Verriegelung mit externer Referenz Sperre auf SDI-Eingang Free Run
HDCP	Der FS-Mini kodiert den HDMI-Ausgang nicht mit HDCP-Verschlüsselung. Die HD-SDI-Eingänge des FS-Mini sind per Definition unverschlüsselt. Gemäß der HDMI-Spezifikation müssen HDMI-Monitore unverschlüsselte Eingänge unterstützen.
Benutzerschnittstelle	USB-Anschluss, der mit dem mitgelieferten Kabel und der Mini-Config-Softwareanwendung zur Konfiguration des Geräts über PC oder Mac verwendet wird Externe DIP-Schalter
Größe (B x T x H)	147,32 x 78,74 x 25,4 mm
Gewicht	0,3 kg
Stromversorgung	Geregelte +5VDC, 7,0 Watt, Netzteil erforderlich (im Lieferumfang enthalten)
Umgebung	Sichere Betriebstemperatur: 0 bis 40 C Sichere Lagertemperatur (ausgeschaltet): -40 bis 60 C Relative Luftfeuchtigkeit bei Betrieb: 10-90% nicht kondensierend Betriebshöhe: <3.000 Meter
