AJA DANTE-12GAM-TR-LC

Mit dem Aufruf des Videos erklären
Sie sich einverstanden, dass Ihre Daten an YouTube
übermittelt werden und dass Sie die Datenschutzerklärung
gelesen haben.

Artikelnummer: 12336632

€ 3.090,00

Brutto:€ 3.677,10

zzgl. Versandkosten

Leasing:* mtl. ab 58,83 €

individuell berechnen

Lieferzeit:

Liefertermin offen

Alternativen auf Lager

Auf die Wunschliste

Der AJA DANTE-12GAM-TR-LC ist ein Audio-over-IP (AoIP)-Konverter , der SDI-Audio in ein... mehr

Menü schließen

Produktinformationen "AJA DANTE-12GAM-TR-LC"

Der AJA DANTE-12GAM-TR-LC ist ein Audio-over-IP (AoIP)-Konverter, der SDI-Audio in ein Dante-Netzwerk und von Dante-Audio zurück zu SDI embedded oder de-embedded. Zwei Videokanäle mit einem unabhängigen 12G-SDI-Ein-und Ausgang und zwei etherCON-GigE-Ports können gleichzeitig bis zu 16 Audiokanäle ein- und ausgebettet werden, sodass insgesamt 64 Audiokanäle mit einem Gerät unterstützt werden. Neben den Dante-Audioströmen, wird zusätzlich AES67 und SMPTE ST 2110-30 AoIP unterstützt. Der AJA Dante-12GAM wird mit einem einkanaligen 12G-SDI-Ein- und Ausgang geliefert, kann jedoch durch eine optional erhältliche Lizenz wie auch durch einen BNC- oder LC-Glasfaser-SFP auf die Zweikanal-Version aufgerüstet werden.

Hauptmerkmale

Unterstützung für 12G/6G/3G/1.5G SDI-Audio-Embeddind/Disembedding in und aus dem Dante-Audio-Ökosystem
Zwei Videokanäle mit unabhängigen 12G-SDI-Eingangs- und Ausgangsanschlüssen, die
jeweils 16 Audiokanäle unterstützen, insgesamt 64 Dante-Audiokanäle
PTPv2, SMPTE ST 2110-30 und AES67 kompatibel
1x primäre und 1x sekundäre etherCON GigE-Ports für Dante-Netzwerkredundanz
PoE+ am primären Ethernet-Port
zwei interne SDI-Signalgeneratoren, der die Übertragung von Dante-Audiokanälen über SDI ermöglicht,
kein externes SDI-Quellensignal erforderlich
AJA Web UI-Unterstützung für Remote-Signalstatus und -konfiguration
USB-C-Anschluss für die erste statische IP-Konfiguration mit der kostenlosen AJA eMini-Setup-Software

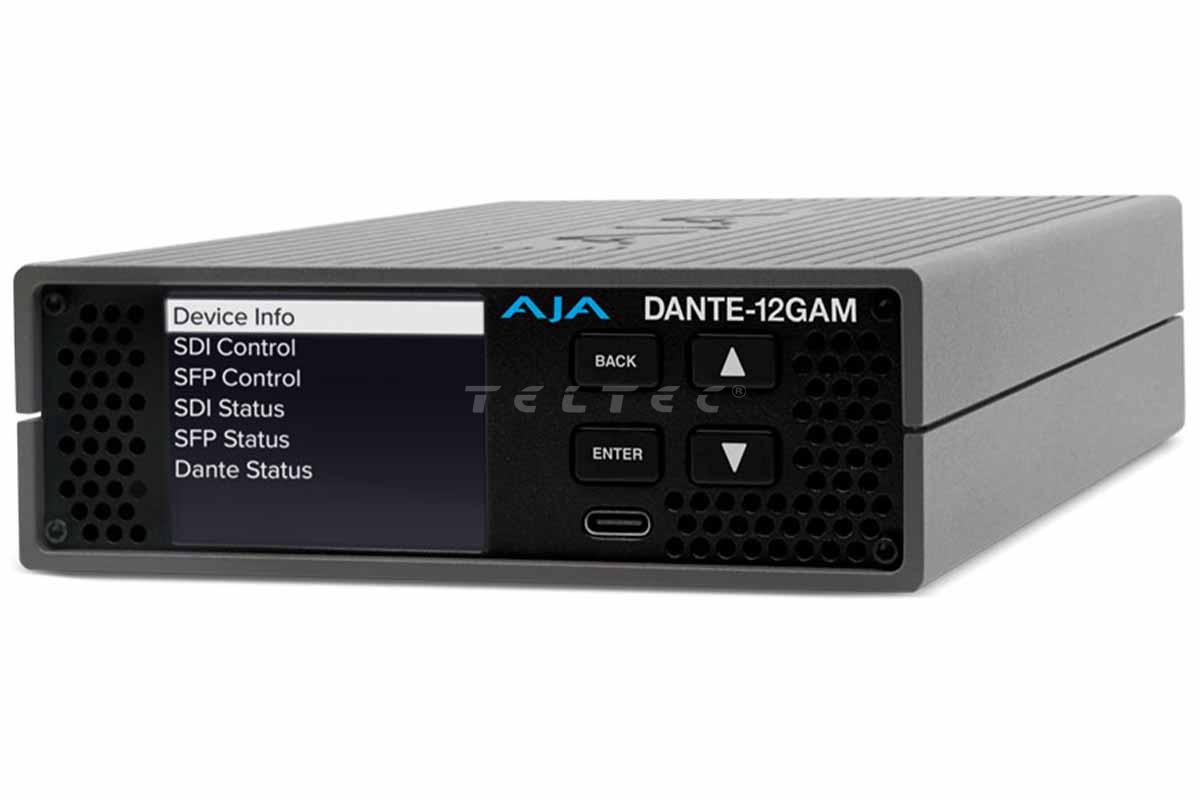

LCD-Informations- und Konfigurationsbildschirm auf der Vorderseite
4x physische Steuertasten (Zurück, Enter, Hoch, Runter)

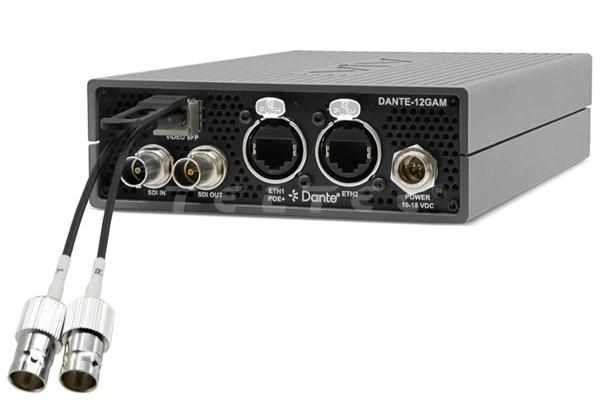

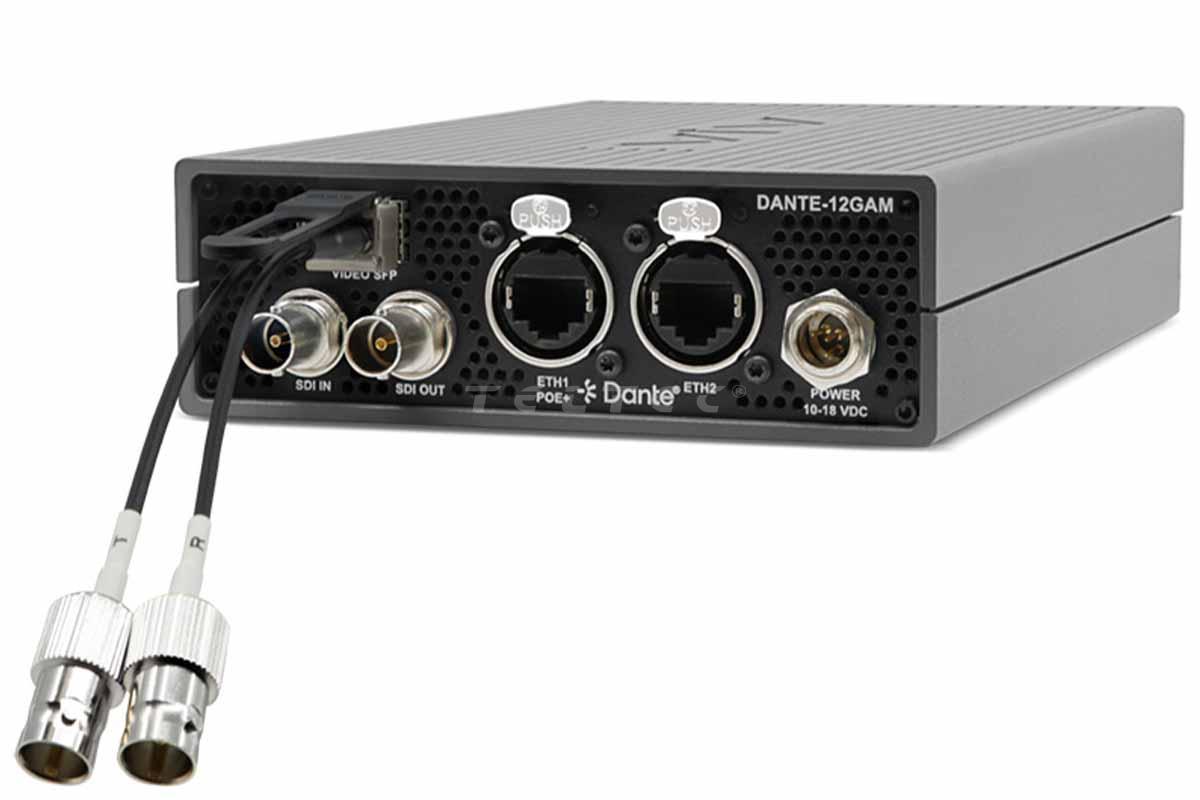

inkl. 1x Dual LC 12G Fiber Transceiver SFP

Lieferumfang

1x AJA DANTE-12GAM-TR-LC
1x 12 V, 60 W-Netzteil

Garantie

5 Jahre Herstellergarantie

Technische Daten

Videoformate [1]	(4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920x1080i 50, 59.94, 60 (HD) 1280x720p 50, 59.94, 60 RGB und YCbCr, 4:4:4/4:2:2, 10 oder 12-Bit
Digitaler Video-Eingang	1-Kanal unabhängiger 12G-SDI BNC-Anschluss, SMPTE 292/424/2081/2082 Single Link HD/2K/UltraHD/4K
Digitaler Video-Ausgang	1-Kanal unabhängiger 12G-SDI BNC-Anschluss, SMPTE 292/424/2081/2082 Single Link HD/2K/UltraHD/4K

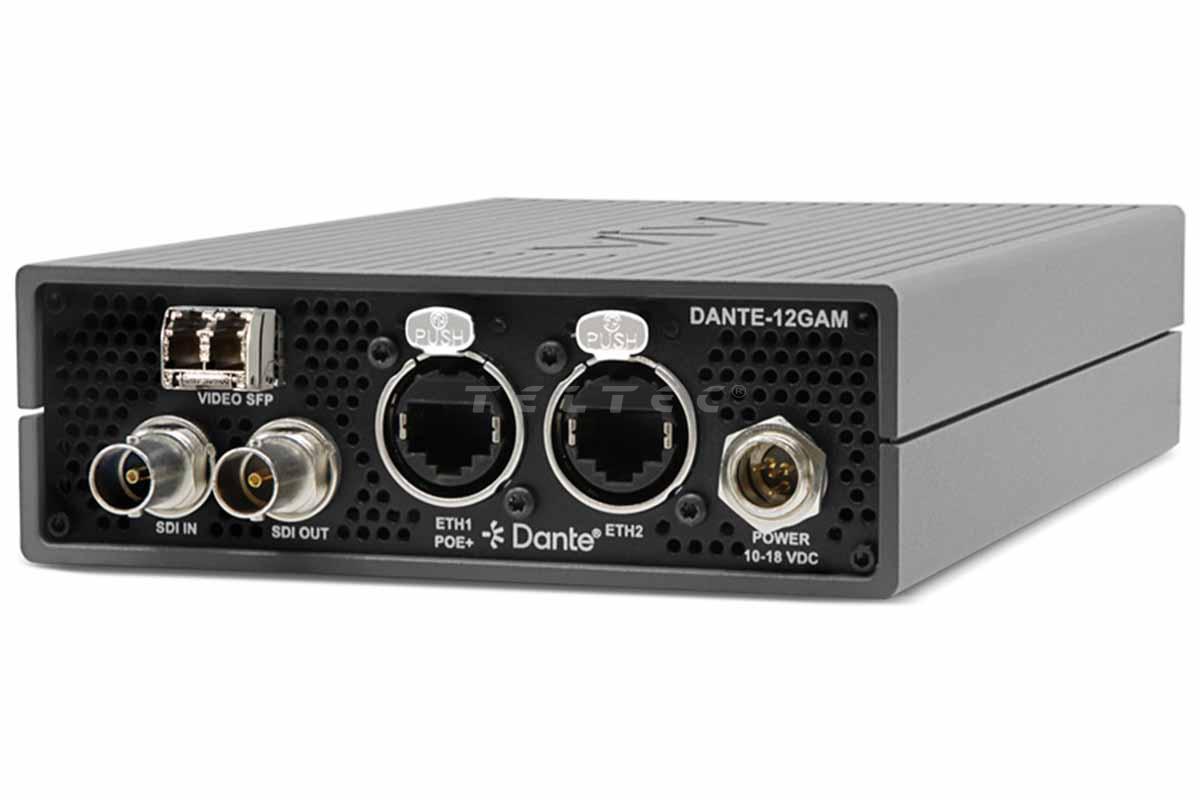

Video - optischer SFP Ein-/Ausgang	1x FiberLC-TR-12G Dual LC 12G Fiber Transceiver SFP, SMPTE 297/292/424/2081/2082 Wellenlänge: Rx 1260 nm (min), 1620 nm (max) Optische Empfindlichkeit: -10 dBm (min 12 Gbps), -14 dBm (min 3 Gbps) Überlastleistung: -2 dBm (min)
Interner Signalgenerator	2x unabhängige interne Videosignalgeneratoren
Kabel-Entzerrung	Belden 1694A Koax 12 Gbps, 60 m 6 Gbps, 120 m 3 Gbps, 180 m 1,5 Gbps, 200 m
Verzögerung des Videopfads	Video-Latenzzeit, gemessene Zeit zwischen Videoeingang und Videoausgang 12G = 3.2 µsec 6G = 3.2 µsec 3G level B Dual Link = 6.3 µsec 3G level A = 3.2 µsec HD (1.5 Gb) = 6.3 µsec

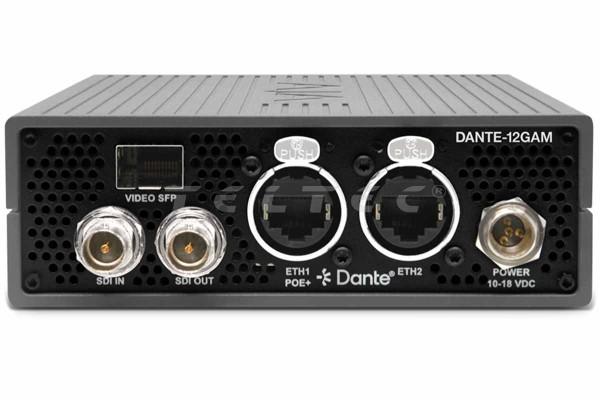

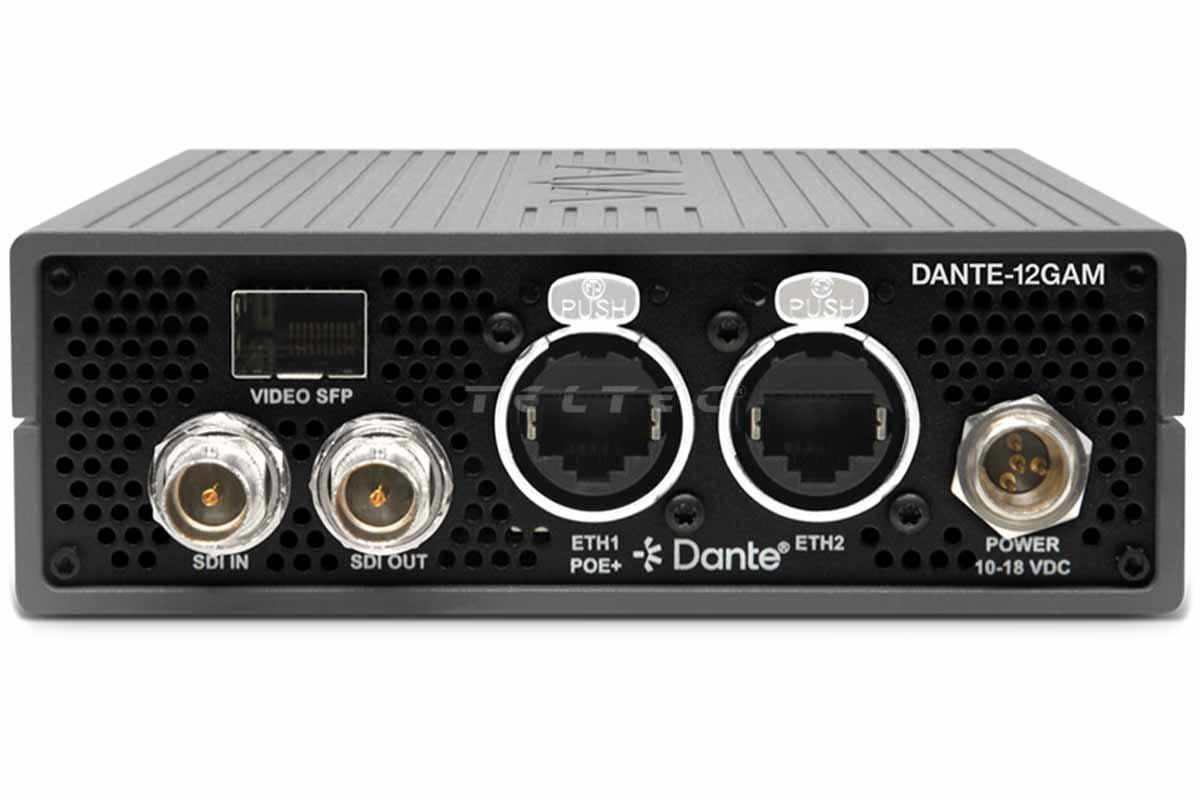

Digitaler Audio-Ein- / Ausgang	SDI 1x unabhängiger 12G-SDI BNC-Anschluss, jeweils 16 eingebettete Kanäle DANTE: 1x primärer Neutrik etherCON RJ-45 Anschluss und 1x sekundärer Neutrik etherCon RJ-45 Anschluss, bis zu 32 Kanäle Video Elektrisch 1x unabhängiger 12G-SDI BNC SFP-Anschluss, jeweils 16 eingebettete Kanäle
SDI Embedded Audio [2]	SMPTE 299M (12G/6G/3G/1,5G): 24 Bit, 48 kHz synchron SMPTE 272M (SD): 20-Bit, 48 kHz synchron Eingehendes eingebettetes Audio kann weitergegeben, entfernt oder überschrieben werden 4 Gruppen (16-Kanäle) von Audio pro SDI-Pfad unterstützt
Dante Audio	Sampling Raten: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz Encoding: PCM 16, PCM 24, PCM 32
Audio Latenz	Embed Path: 1500 µsec Disembed Path: 1410 µsec
Netzwerk-Schnittstelle	2x Neutrik etherCON RJ-45, 100/1000 Ethernet REST-Schnittstelle
Benutzerschnittstelle	Onboard-LCD-Display mit Tasten für Eingabe, Zurück, Auf- und Abwärtsbewegung AJA webUI DANTE Controller, Dante Domain Manager & Netzwerkmanagement-Anwendungen USB-C-Anschluss für die erste statische IP-Konfiguration mit AJA eMini-Setup
Stromversorgung	Gehäuse: 10 - 18 V DC geregelt, 4-pin mini-XLR, 16 W typisch 3G-SDI, 21 W typisch 12G-SDI, 25 W max IEEE 802.3at Klasse 4, Typ 2 (25,5, max) PoE+ am primären Ethernet-Anschluss Inklusive AC-Adapter: 100 - 240 V AC, 50/60 Hz, Universaleingang, 60W
Umgebung	Betriebstemperatur: 0 °C bis 40 °C Lagertemperatur (Power OFF): -40 °C bis 60 °C Relative Luftfeuchtigkeit (im Betrieb): 10 - 90 % nicht-kondensierend Betriebshöhe: <3,000 m
Maße	127 x 205,49 x 41,81 mm
Anmerkungen	[1] Abhängig von Raster und Bildrate; siehe DANTE-12GAM Videoformate in den Dokumenten. [2] 2048x1080p/PsF 29.97 und 30 Formate unterstützen max. 8-Kanäle mit embedded Audio
