Wolfmix WING
Fader-Erweiterung für W1 mit 8 Motorfadern, 8 OLED-Displays und 4 DMX-Ausgängen
Auf die Wunschliste

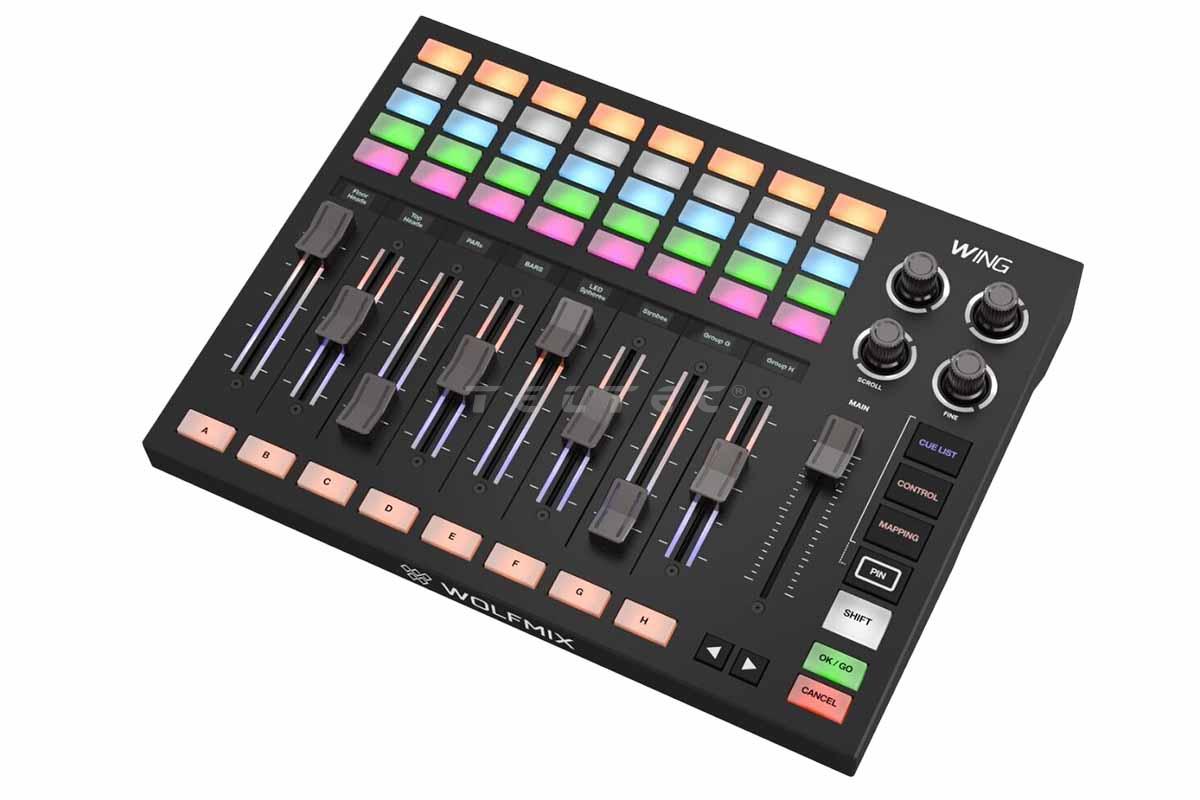

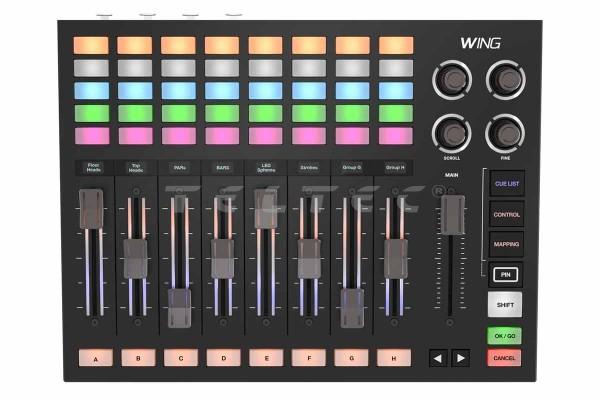

Wolfmix WING ist eine Fader-Erweiterung für den Wolfmix W1 mit 8 Motorfadern, 8 OLED-Displays und einer 8 x 5 Tastenmatrix. Per USB mit einem W1 der Generationen MK1, MK2 oder MK3 verbunden, arbeiten beide Geräte als gemeinsames System und steuern zusammen bis zu 8 DMX-Universen. Wolfmix WING bringt eigene Modi für Cue-Listen (CUE LIST), die direkte Parametersteuerung (CONTROL), eine frei belegbare Bedienoberfläche (MAPPING) sowie Subgruppen mit. Vier DMX-Ausgänge auf XLR – zwei 3-polig und zwei 5-polig – sitzen direkt am Gerät. Nach der Projektsynchronisation mit dem W1 läuft Wolfmix WING auch allein als Lichtsteuerung ohne Computer; ohne geladenes Projekt arbeitet es als generischer MIDI-Controller.
Das Wichtigste in 4 Punkten
- 8 Motorfader mit kapazitiven Touch-Kappen, RGB-Lightguides und je einem OLED-Display, dazu ein Main-Fader
- Cue-List-Wiedergabe per OK/GO-Taste: bis zu 100 Cue-Listen und 5000 Cues, Fade- und Hold-Zeiten pro Cue, MIDI-Timecode
- 4 DMX-Ausgänge auf XLR (2 x 3-polig, 2 x 5-polig), bis zu 8 DMX-Universen im Verbund mit dem W1
- Benötigt einen Wolfmix W1 für Lichtsetup und Projektsynchronisation, danach auch eigenständiger Betrieb
Für wen ist Wolfmix WING geeignet?
Wolfmix WING richtet sich an Anwender eines Wolfmix W1 (MK1, MK2 oder MK3), die ihr System um motorisierte Fader, zusätzliche Displays und eine größere Tastenmatrix erweitern möchten. Vorgesehene Einsatzbereiche sind Live-Events, Theater und Bühne sowie Schulen und Kirchen.
Durch die Cue-Listen eignet sich Wolfmix WING für Shows, die in fester Reihenfolge ablaufen, etwa nach Songs, Szenen oder Akten. Da nicht belegte Bedienelemente generische MIDI-Nachrichten senden, lassen sich zusätzlich externe MIDI-Hardware und -Software ansteuern, auch für Audio und Video.
In der Praxis
Im Verbund mit dem W1 ergänzen die Motorfader des Wolfmix WING den Touchscreen des W1, beide Geräte arbeiten mit derselben Beam Engine. Projekte werden automatisch übertragen, sobald beide Geräte verbunden sind. Über den USB-A-Anschluss versorgt Wolfmix WING den W1 zugleich mit Strom, sodass für die Verbindung ein Kabel ausreicht. Mit der PIN-Taste bleiben die WING-Modi aktiv, während am W1 unabhängig weitergearbeitet wird.
Im Modus CUE LIST werden Presets in fester Reihenfolge abgespielt. Pro Cue lassen sich bis zu fünf Presets kombinieren, sofern sie unterschiedliche Bereiche steuern, etwa Farbe und Bewegung. Ein Druck auf OK/GO startet den nächsten Cue; Cues springen alternativ automatisch weiter oder folgen MIDI-Timecode. Ein laufender Fade lässt sich mit CANCEL oder durch Greifen des Faders anhalten.
Im Modus CONTROL werden Fixtures auf die Matrix gelegt, einzeln oder gruppenübergreifend ausgewählt und über die Fader eingestellt: Dimmer, Farbe (Rot, Grün, Blau, Weiß, Amber, UV, Lime), Pan/Tilt in 16 Bit, Zoom, Iris, Focus sowie Gobo- und Prismenrotation. Ein fertiger Look wird mit OK/GO direkt als Preset gespeichert. Jede der 8 Gruppen lässt sich in 8 Subgruppen teilen, zum Beispiel um nur eine Seite einer Uplighter-Reihe anzusteuern oder bei einem Moving Head mit Pixelring den Beam vom Ring zu trennen.
Im Modus MAPPING werden W1-Funktionen auf Fader und Matrix-Tasten verteilt, aufgeteilt auf vier Seiten. Am Rechner meldet sich Wolfmix WING per USB-C als MIDI-Quelle WOLFMIX-WING; liegt für eine Software kein fertiges MIDI-Map vor, erfolgt die Zuweisung über deren Learn-Modus.
Hinweise
- Die Bodenplatte besitzt ein 100-mm-VESA-Lochbild für Schrauben M4 mit maximal 6 mm Einschraubtiefe.
- Die DMX-Universen 3 und 4 sowie einige weitere Funktionen erfordern ein Add-on, das über die WTOOLS-App erhältlich ist.
Hauptmerkmale
- Fader-Erweiterung für Wolfmix W1 MK1, MK2 und MK3
- 8 motorisierte Fader mit kapazitiven Touch-Kappen und 1 Main-Fader
- 8 Lightguides mit je 4 RGB-LEDs, 8 monochrome OLED-Displays mit 64 x 32 Pixeln
- 57 RGB-hinterleuchtete Silikontasten inklusive 8 x 5 Matrix, 8 Gruppentasten und OK/GO-Taste
- 4 Encoder: Scroll, Fine und zwei frei belegbare
- Modi CUE LIST, CONTROL und MAPPING, 8 Gruppen mit je 8 Subgruppen

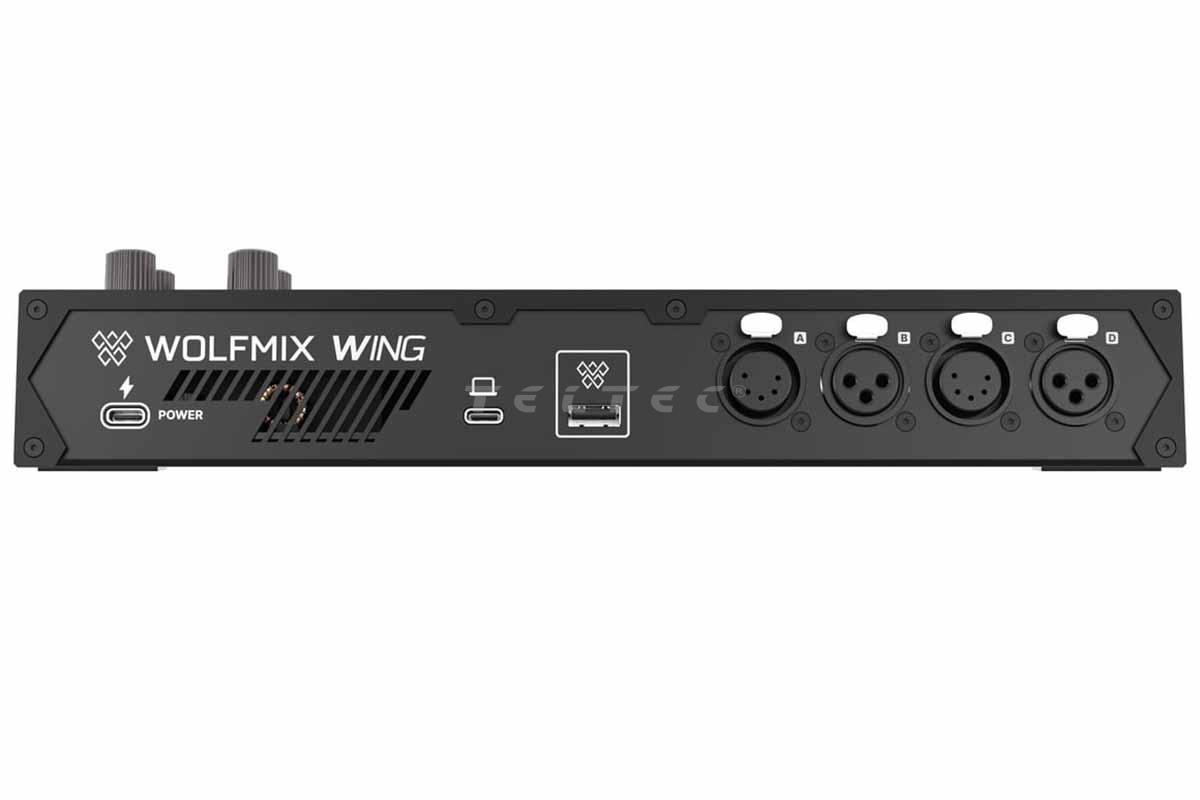

- 2 DMX-Ausgänge XLR 3-polig und 2 DMX-Ausgänge XLR 5-polig, frei zuweisbar
- Stromversorgung über USB-C (15 V, 3 A), separater USB-C-Datenanschluss, USB-A zur Verbindung und Versorgung des W1
- MIDI-Controller-Funktion am Rechner über USB-C
- Gehäuse aus ABS mit Bodenplatte aus pulverbeschichtetem Stahl und 100-mm-VESA-Lochbild
Lieferumfang
- 1x Wolfmix WING
Technische Daten
| Hersteller | Wolfmix |
| MPN | WING |
| EAN | 3760044450571 |
| Produkttyp | Fader-Erweiterung für Wolfmix W1 (DMX-Lichtsteuerung) |
| Kompatibilität | Wolfmix W1 MK1, MK2 und MK3 |
| Fader | 8 motorisierte Fader mit kapazitiven Touch-Kappen, 1 Main-Fader |
| Lightguides | 8, je 4 RGB-LEDs pro Fader, ein- oder zweifarbig |
| Displays | 8 monochrome OLED-Module, 64 x 32 Pixel |
| Tasten | 57 RGB-hinterleuchtete Silikontasten: 8 x 5 Matrix, 8 Gruppentasten, 3 Modus-Tasten (Cue List, Control, Mapping), 2 Paging, OK/GO, Cancel, Shift, Pin |
| Encoder | 1 gerastert (Scroll), 3 ungerastert (davon 1 Fine), galvanisierte Kappen |
| DMX-Ausgänge | 2 x XLR 3-polig, 2 x XLR 5-polig, frei zuweisbar |
| DMX-Universen | bis zu 4 (Universen 3 und 4 mit Add-on), bis zu 8 im Verbund mit W1 |
| Fixtures | bis zu 680 Fixtures, 1500 Beams, 50 Fixture-Typen |
| Cue List | bis zu 100 Cue-Listen, 1000 Cues pro Liste, 5000 Cues gesamt, MIDI-Timecode-Eingang |
| Presets | bis zu 5 Presets pro Cue, bis zu 32 Edits pro Preset |
| Gruppen | 8 Gruppen mit je 8 Subgruppen |
| Mapping | 4 Seiten |
| Pan/Tilt-Auflösung | 16 Bit |
| Stromversorgung | USB-C Power (15 V, 3 A) |
| USB | USB-C Data, USB-A zur Verbindung und Versorgung des W1 |
| MIDI | am Rechner per USB-C als MIDI-Quelle WOLFMIX-WING |
| Prozessor | 220 MHz ARM, 8 MB RAM, 16 MB Flash, eigener Prozessor für die Motorfader |
| Gehäuse | ABS, Bodenplatte aus pulverbeschichtetem Stahl |
| Montage | 100 mm VESA (M4, max. 6 mm) |
| Abmessungen | 220 x 290 x 57 mm |
| Gewicht | ca. 1,5 kg |
FAQs
Funktioniert Wolfmix WING ohne Wolfmix W1?
Nur nach Einrichtung über einen W1. Für Lichtsetup und Projektsynchronisation wird ein Wolfmix W1 benötigt. Danach läuft Wolfmix WING auch allein als Lichtsteuerung ohne Computer.
Mit welchen W1-Versionen ist Wolfmix WING kompatibel?
Mit Wolfmix W1 MK1, MK2 und MK3. Die Verbindung erfolgt per USB.
Wie viele DMX-Universen steuert Wolfmix WING?
Bis zu 4 DMX-Universen, im Verbund mit dem W1 bis zu 8. Die Universen 3 und 4 erfordern ein Add-on, das über die WTOOLS-App erhältlich ist.
Lässt sich Wolfmix WING als MIDI-Controller verwenden?
Ja, per USB-C am Rechner. Wolfmix WING meldet sich dort als MIDI-Quelle WOLFMIX-WING; ohne geladenes Projekt arbeitet es als generischer MIDI-Controller.
Wie wird Wolfmix WING mit Strom versorgt?
Über einen USB-C-Stromanschluss mit 15 V und 3 A. Über den USB-A-Anschluss versorgt Wolfmix WING zusätzlich den angeschlossenen W1.
Zubehör und Systemintegration
Zwingend benötigt: Wolfmix W1 (MK1, MK2 oder MK3) für Lichtsetup und Projektsynchronisation sowie eine Stromversorgung über USB-C mit 15 V und 3 A.
Häufig sinnvoll: DMX-Kabel mit XLR 3-polig oder XLR 5-polig passend zu den angeschlossenen Scheinwerfern.
Optional: Add-on für die DMX-Universen 3 und 4 über die WTOOLS-App; VESA-Halterung mit 100-mm-Lochbild (M4, max. 6 mm).
Systemergänzung: externe MIDI-Hardware und -Software, die über nicht belegte Bedienelemente angesteuert werden kann.
Das sollte man vor dem Kauf wissen
- Wolfmix W1 erforderlich: Ohne W1 sind Lichtsetup und Projektsynchronisation nicht möglich; eigenständiger Betrieb erst nach der Übertragung eines Projekts.
- Add-on für weitere Universen: Die DMX-Universen 3 und 4 sowie einige weitere Funktionen werden erst über ein Add-on aus der WTOOLS-App freigeschaltet.
- Stromversorgung über USB-C: Wolfmix WING benötigt 15 V und 3 A am USB-C-Stromanschluss und versorgt darüber auch den W1.
- Nur DMX-Ausgänge: Die vier XLR-Anschlüsse sind als DMX-Ausgänge ausgeführt.
Beratung zur Systemzusammenstellung
Ob Wolfmix WING ein bestehendes W1-System sinnvoll ergänzt, hängt von der Größe des Rigs, der Zahl der benötigten DMX-Universen und davon ab, ob Shows eher live gefahren oder als feste Cue-Abfolge programmiert werden. Ebenso lohnt der Blick auf das passende Add-on, die Verteilung der Universen auf die vier XLR-Ausgänge und die Einbindung externer MIDI-Software.
Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: von der Kopplung mit dem Wolfmix W1 und der Bedienoberfläche bis zur passenden DMX-Anbindung und Stromversorgung.
