Teradek Bolt 4K V-Mount Battery Plate (Female)

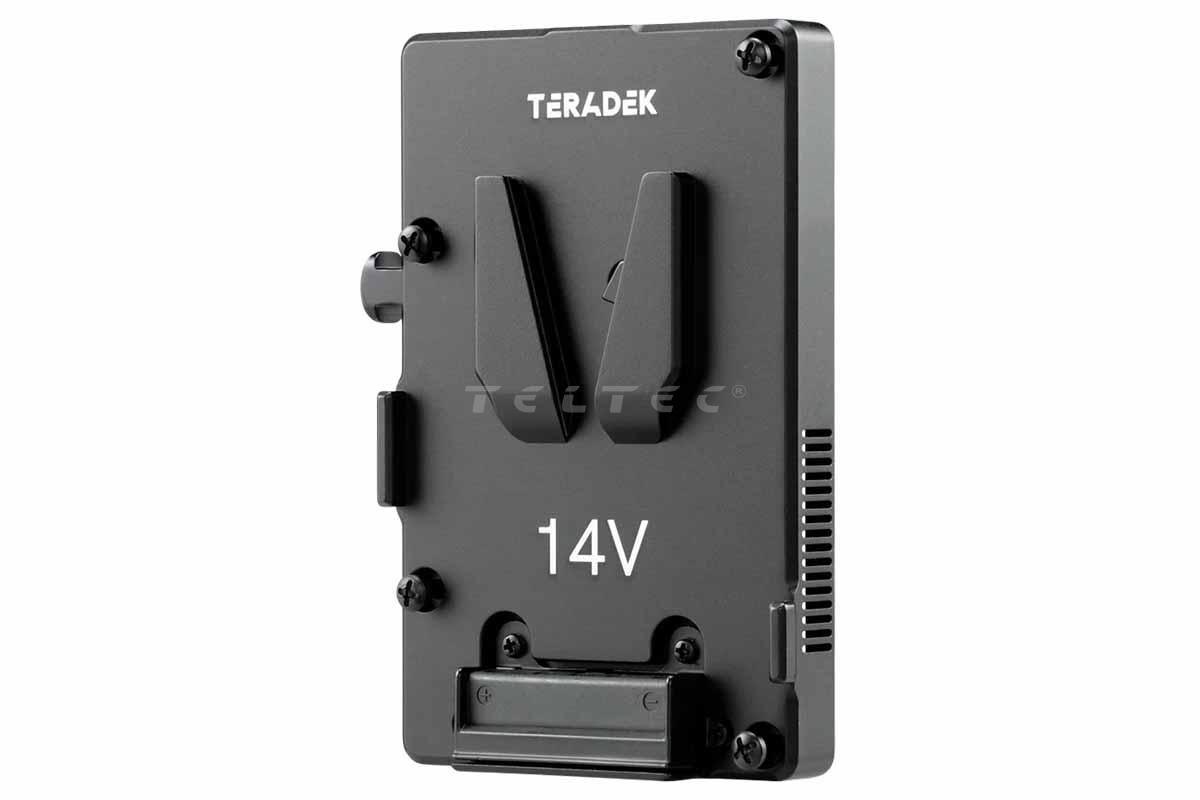

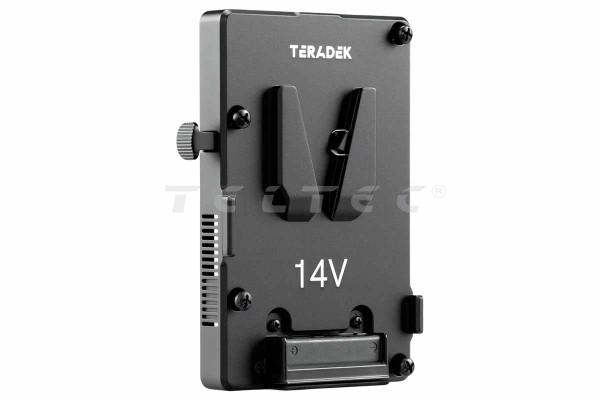

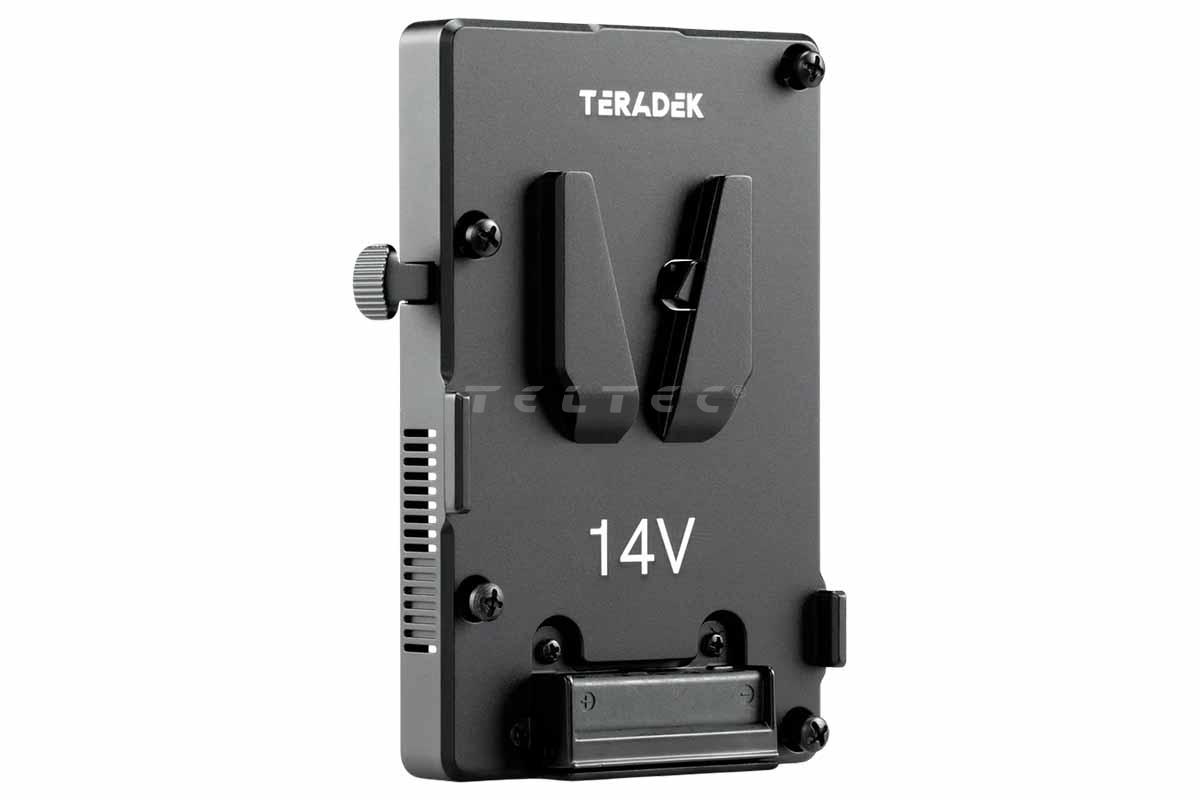

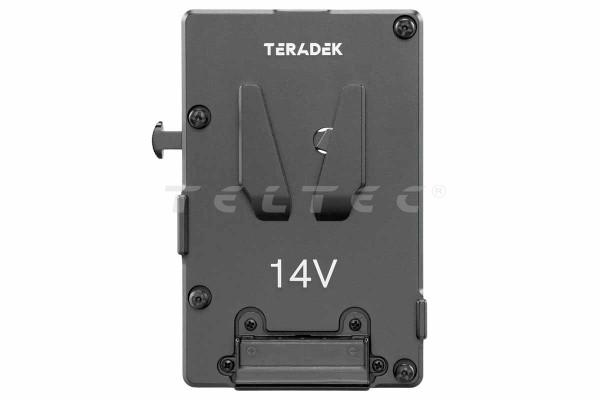

Teradek Pro Battery Plate (14V) V-Mount (Female) ist eine V-Mount-Akkuplatte für die Akkuseite, mit der sich Teradek-Geräte mit einem 14-V-V-Mount-Akku betreiben lassen. Die Platte ist für Sender und Empfänger von Bolt 4K sowie für Bolt 6, Serv 4K, Prism Mobile und Ranger vorgesehen. Neben der Versorgung des Teradek-Geräts stellt sie einen D-Tap Ausgang mit maximal 50 W bei maximal 14,4 V für Zubehör bereit. Die Bezeichnung Female steht für die Battery Side, also die Seite, an die der V-Mount-Akku angesetzt wird. Teradek führt die Pro Battery Plate (14V) außerdem in einer Gold-Mount-Ausführung und jeweils als Male-Variante für die Kameraseite.

Das Wichtigste in 4 Punkten

• V-Mount-Aufnahme (Female, Battery Side) für 14-V-Akkus
• Betrieb von Bolt 4K, Bolt 6, Serv 4K, Prism Mobile und Ranger mit V-Mount-Akku
• 1x D-Tap Ausgang mit max. 50 W und max. 14,4 V für Zubehör
• Montage an Sender oder Empfänger bei aktuellen Bolt 4K Gehäusen durch den Anwender möglich

Für wen ist die Teradek Pro Battery Plate (14V) V-Mount (Female) geeignet?

Die Akkuplatte richtet sich an Anwender, die Teradek-Geräte mit V-Mount-Akkus betreiben und dafür ein vorhandenes V-Mount-Akkusystem nutzen. Das betrifft Setups mit Bolt 4K und Bolt 6, bei denen Sender oder Empfänger direkt mit Akku versorgt werden, sowie Serv 4K, Prism Mobile und Ranger.

Bei Bolt 4K ist die Platte für Sender und Empfänger vorgesehen, beim Bolt 4K LT für den Empfänger. Zusätzlich lässt sich das Bolt 4K Monitor Module 750 mit der Platte ausstatten.

In der Praxis

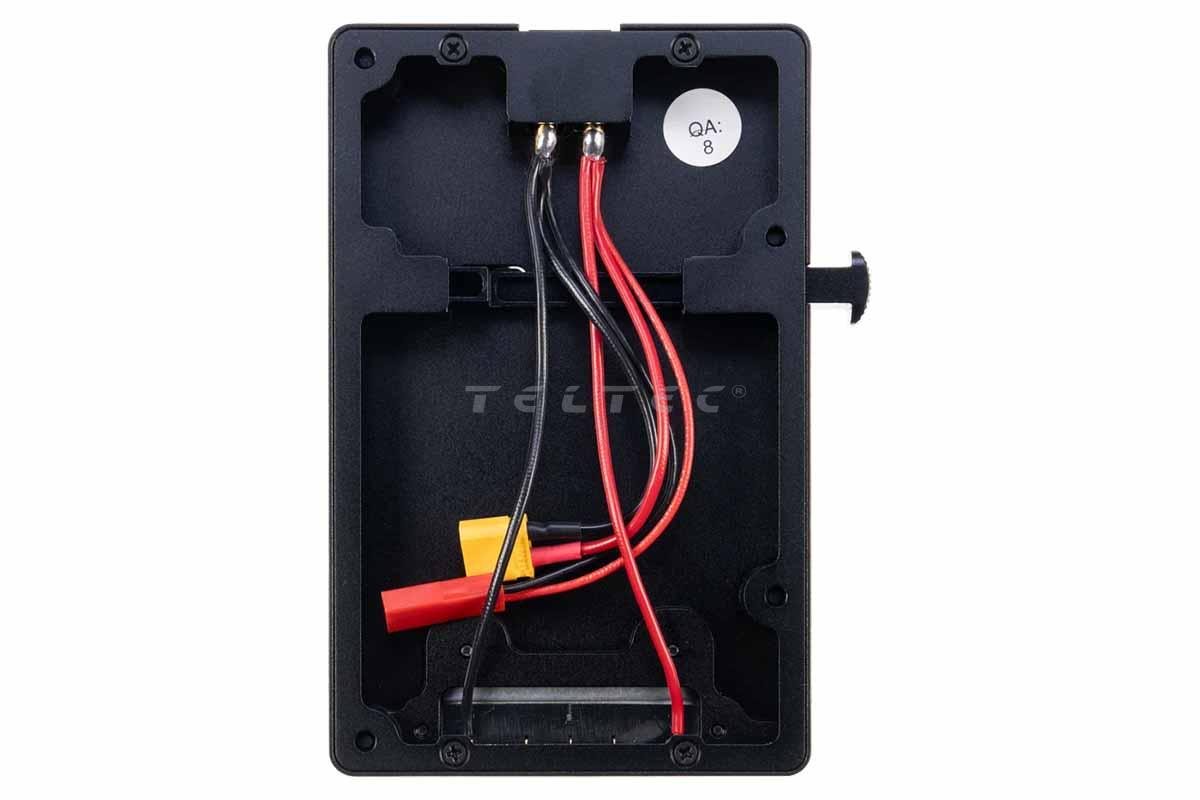

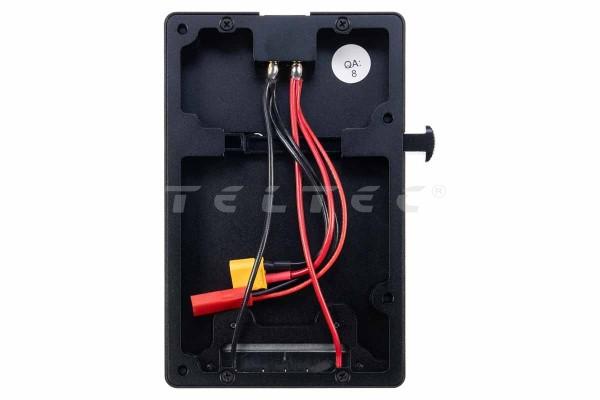

Die Platte wird am jeweiligen Teradek-Gerät verschraubt. Am Bolt 4K Monitor Module erfolgt die Befestigung mit vier Kreuzschlitzschrauben. Anschließend wird der 14-V-V-Mount-Akku direkt an der Platte angesetzt.

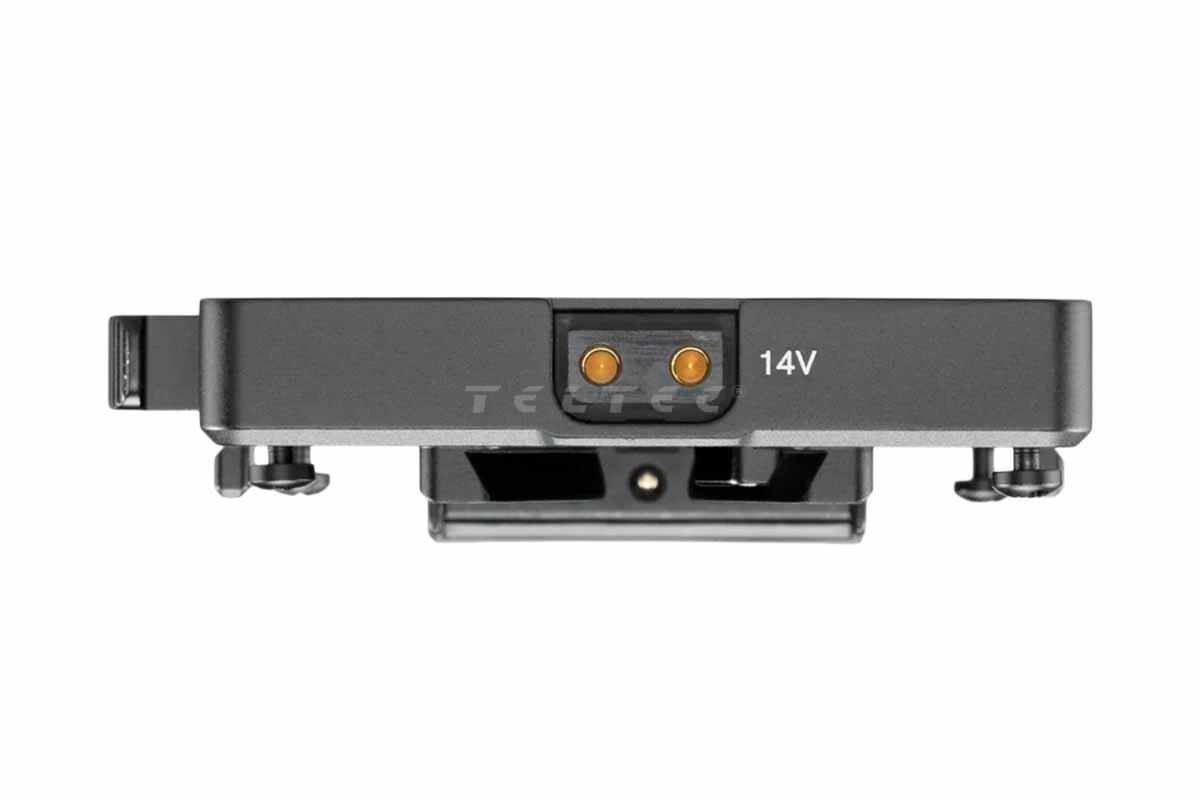

Über den D-Tap Ausgang lässt sich Zubehör aus demselben Akku versorgen. Die Leistungsaufnahme des angeschlossenen Zubehörs muss dabei innerhalb von max. 50 W liegen.

Bei Bolt 4K hängt die Montage von der Gehäuseversion ab. Aktuelle Gehäuse erlauben die Montage an Sender oder Empfänger durch den Anwender. Bei früheren Bolt 4K Geräten war die Montage einem Certified Teradek Repair Center vorbehalten. Gleiches gilt für Ranger. Ob ein Gerät bereits das aktuelle Gehäuse besitzt, bestätigt Teradek.

Hinweise

• Ausgelegt für 14-V-V-Mount-Akkus. Für 26-V-Akkus führt Teradek die separate Pro Battery Plate (26V) in Gold-Mount-Ausführung.
• Bei früheren Bolt 4K und Ranger Geräten ist die Montage einem Certified Teradek Repair Center vorbehalten.
• Die Leistungsabgabe am D-Tap Ausgang ist auf max. 50 W bei max. 14,4 V begrenzt.

Hauptmerkmale

• V-Mount-Akkuplatte, Female (Battery Side)
• für 14-V-V-Mount-Akkus
• kompatibel mit Bolt 6, Bolt 4K Sender und Empfänger, Bolt 4K LT Empfänger, Bolt 4K Monitor Module 750, Serv 4K, Prism Mobile und Ranger
• 1x D-Tap Ausgang, max. 50 W, max. 14,4 V

Lieferumfang

• 1x Teradek Pro Battery Plate (14V) V-Mount (Female)

Technische Daten

FAQs

Mit welchen Teradek-Geräten lässt sich die Pro Battery Plate (14V) V-Mount (Female) kombinieren?

Die Platte ist mit Bolt 6, Bolt 4K, Serv 4K, Prism Mobile und Ranger kompatibel. Bei Bolt 4K lässt sie sich an Sender oder Empfänger montieren, beim Bolt 4K LT am Empfänger. Außerdem passt sie an das Bolt 4K Monitor Module 750. Bei früheren Bolt 4K und Ranger Geräten ist für die Montage ein Certified Teradek Repair Center erforderlich.

Welche Akkus passen an die Teradek Pro Battery Plate (14V) V-Mount (Female)?

Die Platte nimmt 14-V-Akkus mit V-Mount auf. Für 14-V-Gold-Mount-Akkus gibt es die Pro Battery Plate (14V) in der Gold-Mount-Ausführung. Für 26-V-Gold-Mount-Akkus gibt es die separate Pro Battery Plate (26V).

Was bedeutet Female bei der Pro Battery Plate (14V)?

Female bezeichnet die Akkuseite (Battery Side). An diese Platte wird der V-Mount-Akku angesetzt. Die Male-Ausführung der Pro Battery Plate (14V) ist die Variante für die Kameraseite (Camera Side) und wird separat angeboten.

Welche Leistung liefert der D-Tap Ausgang der Pro Battery Plate (14V)?

Der D-Tap Ausgang liefert maximal 50 W bei maximal 14,4 V. Er versorgt Zubehör aus dem an der Platte angesetzten V-Mount-Akku.

Kann die Akkuplatte selbst montiert werden?

Bei aktuellen Bolt 4K Gehäusen ja. Die Platte lässt sich dann an Sender oder Empfänger durch den Anwender montieren. Frühere Bolt 4K Geräte und Ranger erfordern die Montage durch ein Certified Teradek Repair Center. Ob das aktuelle Gehäuse vorliegt, bestätigt Teradek.

Zubehör und Systemintegration

• Zwingend benötigt: ein 14-V-V-Mount-Akku, der nicht im Lieferumfang enthalten ist
• Zwingend benötigt: ein kompatibles Teradek-Gerät, also Bolt 6, Bolt 4K, Serv 4K, Prism Mobile oder Ranger
• Systemergänzung: Pro Battery Plate (14V) in der Ausführung V-Mount, Male (Camera Side) als kameraseitiges Gegenstück
• Alternativen: Pro Battery Plate (14V) in Gold-Mount-Ausführung für Gold-Mount-Akkus sowie Pro Battery Plate (26V) für 26-V-Gold-Mount-Akkus

Das sollte man vor dem Kauf wissen

• Die Platte ist für 14-V-Akkus ausgelegt. Für 26-V-Gold-Mount-Akkus führt Teradek die Pro Battery Plate (26V).
• Bei früheren Bolt 4K und Ranger Geräten ist keine Montage durch den Anwender vorgesehen. Hier übernimmt ein Certified Teradek Repair Center die Montage. Ob ein Gerät das aktuelle Gehäuse besitzt, bestätigt Teradek.
• Der V-Mount-Akku ist nicht im Lieferumfang enthalten. Geliefert wird ausschließlich die Akkuplatte.
• Das Mount-System muss zum vorhandenen Akkusystem passen. Teradek bietet V-Mount und Gold Mount als getrennte Ausführungen an.

Beratung zur Systemzusammenstellung

Die Wahl der V-Mount-Ausführung richtet sich nach dem vorhandenen Akkusystem am Set. So lässt sich das Teradek-Gerät mit denselben Akkus betreiben wie die übrigen
