Sonifex AVN-DIO10-12G

Artikelnummer: 12330101

€ 2.434,00

Brutto:€ 2.896,46

zzgl. Versandkosten

Leasing:* mtl. ab 46,34 €

individuell berechnen

Lieferzeit:

Liefertermin offen

Alternativen auf Lager

Auf die Wunschliste

Der Sonifex AVN-DIO10-12G ist die einfachste Möglichkeit, traditionelle SDI-Geräte... mehr

Menü schließen

Produktinformationen "Sonifex AVN-DIO10-12G"

Der Sonifex AVN-DIO10-12G ist die einfachste Möglichkeit, traditionelle SDI-Geräte an das Dante®-Netzwerk anzuschließen und kann für gleichzeitiges Embedding und De-Embedding verwendet werden. Dieses einfache Plug-and-Play-Audio/Video-Interface bietet ein komfortables und elegantes Verfahren für das Verbinden von traditionellen 3G/HD/SD-SDI-Geräten mit dem Dante®-AoIP-Audio-Netzwerk.

Hauptmerkmale

1 x 3G/HD/SD-SDI-Eingang.
1 x neu getakteter 3G/HD/SD-SDI-Ausgang.

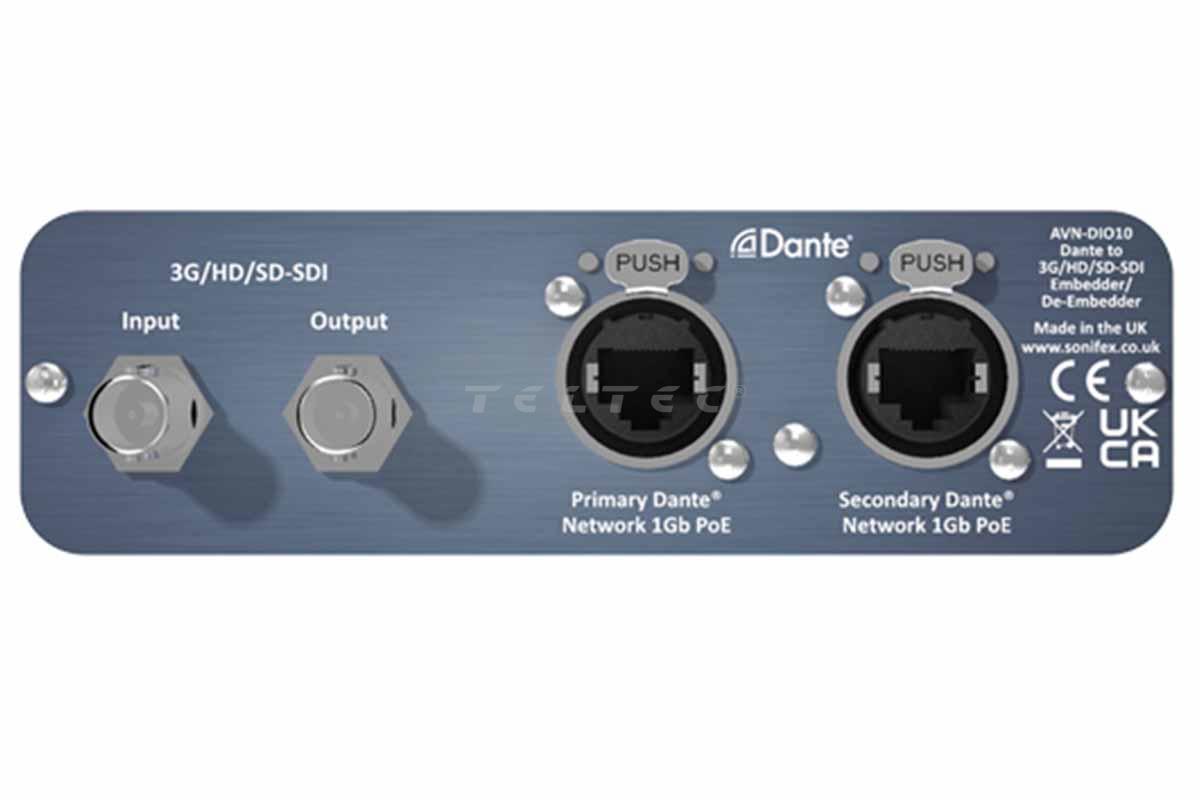

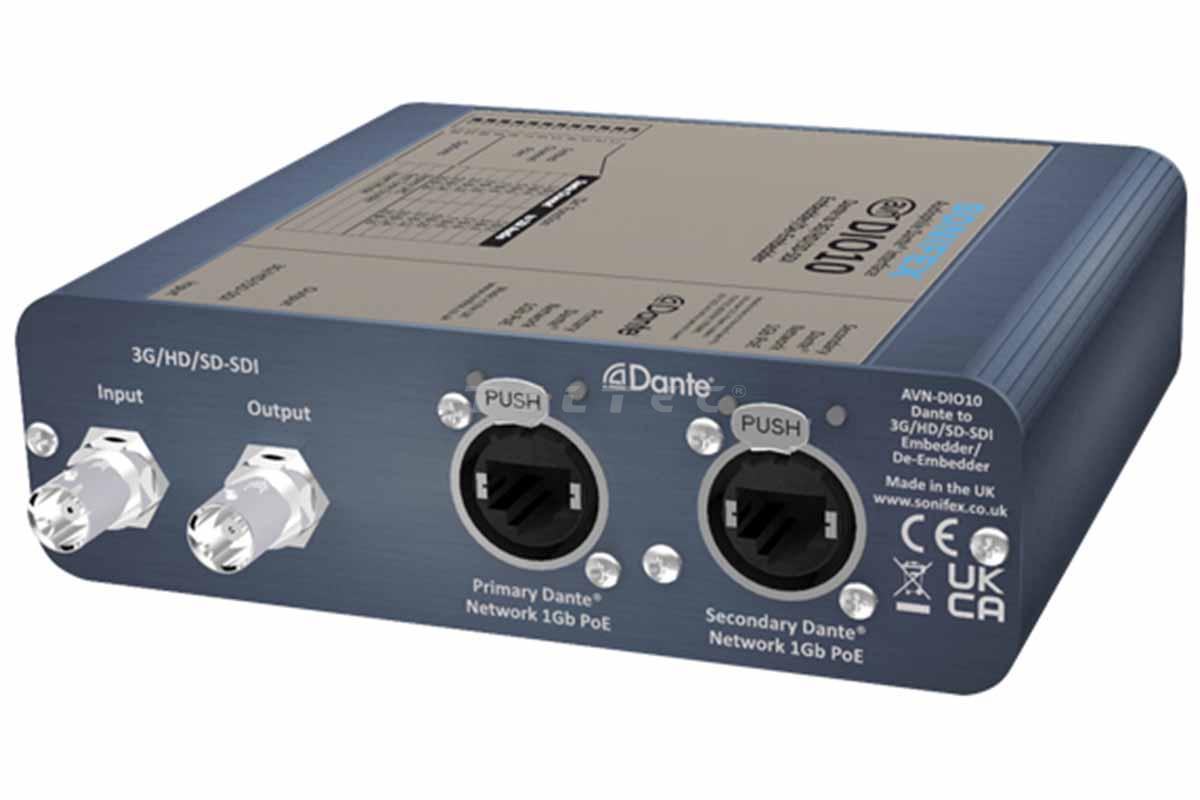

Zweifach redundante primäre und sekundäre Dante-Netzwerk-Ports mit Neutrik EtherCon Ethernet-Anschlussstücken.
Gespeist über PoE (Power over Ethernet) mit zweifacher PoE-Redundanz.
Vollständig mit Dante kompatibles Gerät.
Kompatibel mit AES67.
Dante Domain Manager konform.
Web-Interface zur Konfiguration.

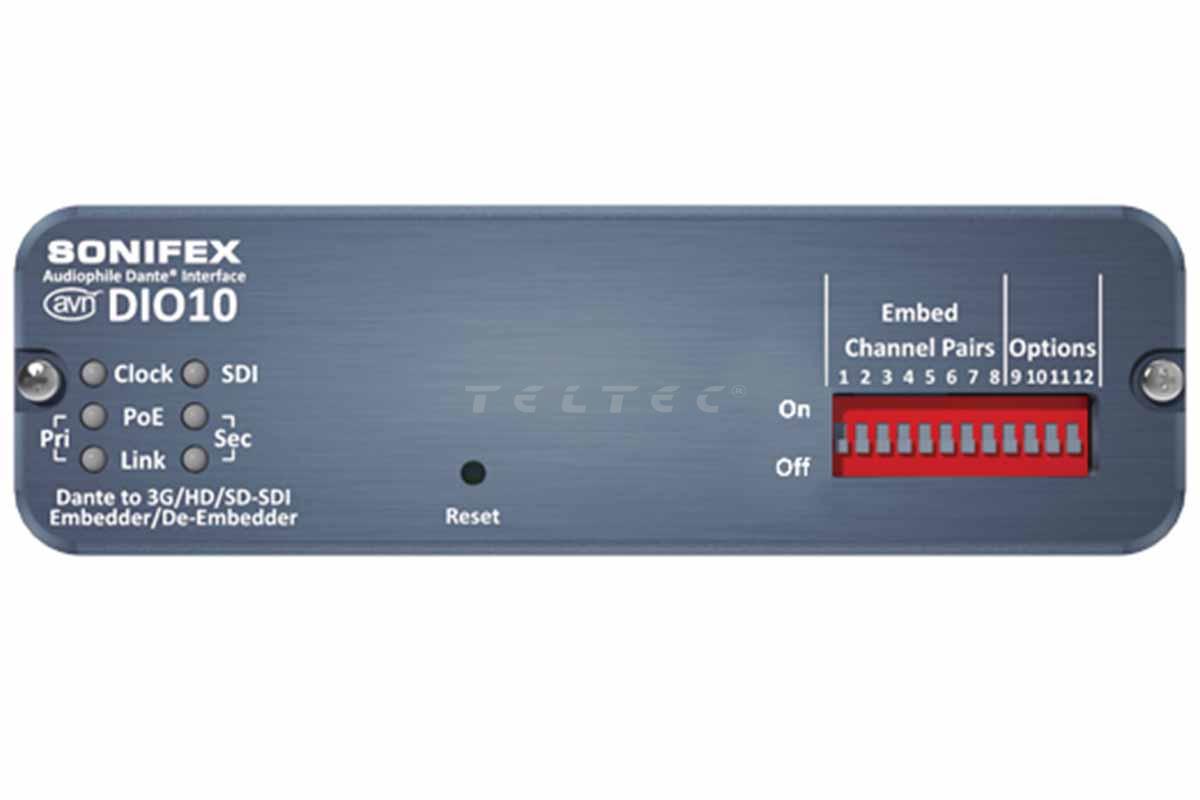

Uhr-, SDI-Lock-, PoE- und Sync-LEDs.

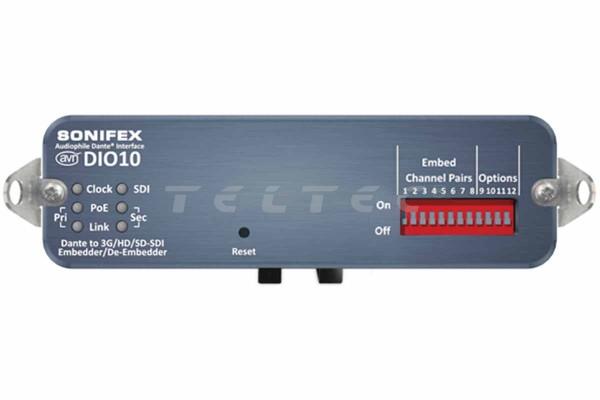

DIP-Schalter zur Auswahl von Kanalpaaren zum Embedding.
DIP-Schalter mit verschraubbarer Abdeckung zur Sicherung der getroffenen Auswahl.
Überschreiben oder Einfügen in bestehende SDI-Audiogruppen.
Testtöne verfügbar auf eingebundenen Ausgängen.
Unterstützung von SDI-Audio-Abtastraten bei 48kHz.
Unterstützung von allen verfügbaren Dante-Abtastraten.
Konvertierung der Audio-Abtastraten zwischen Dante und SDI.
Die Dante-Uhr kann optional mit der SDI-Uhr synchronisiert werden.

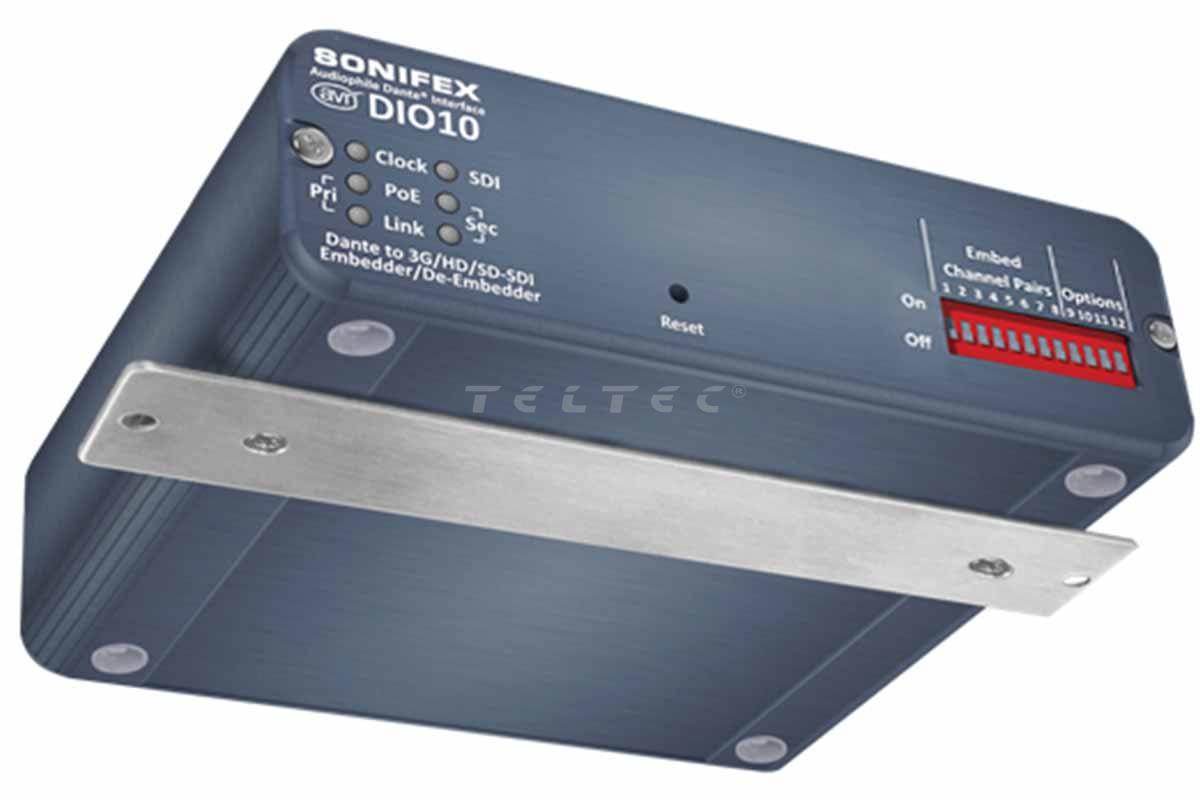

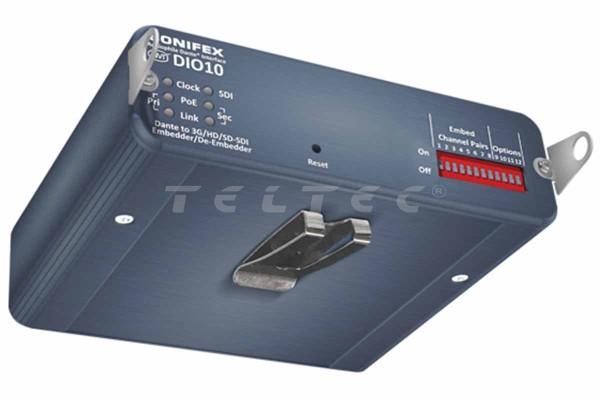

Lieferung mit Gürtelclip, Schultergurthaken (jedoch nicht mit dem Gurt) und Montageplatte für die Untertischmontage.

Lieferumfang

1x Sonifex AVN-DIO10-12G
1x Gürtelclip
1x Schultergurthaken
1x Montageplatte

Technische Daten

SDI-Eingangsparameter
Eingangsimpedanz	75 Ω symmetrisch
Unterstützte SDI-Standards	270 Mbps SMPTE-259M-C (SD) 1,485 oder 1,4835Gbps SMPTE-292M (HD) 2,97 oder 2,967Gbps SMPTE-424M (3G)
Unterstützte Video-Formate	525/59,94 (SMPTE-125M) 625/50 (ITU-R BT.656) 720p/23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (SMPTE-296M) 1035i/59,94, 60 (SMPTE-260M) 1080i/50, 59,94, 60 (SMPTE-274M) 1080p/23,98, 24, 25, 50, 59,94, 60 (SMPTE-274M) 1080pSF/23,98, 24, 25, 29,97, 30 (RP-211) 1080i/50 (SMPTE-295M) 1080p/50 (SMPTE-295M)
Eingebundenes Audiosignal	48 kHz, synchron SMPTE-272M-ABC SMPTE-299M
Unterstütztes Image-Mapping	SMPTE-425M-AB

SDI-Ausgangsparameter
Ausgangsimpedanz	75 Ω symmetrisch
Alignment-Jitter	< 0,2UI
Ausgangspegel	800 mV ±10%
Rückflussdämpfung	< 15 dB @ 1,5 GHz
Unterstützte SDI-Standards	Ausgang entspricht Eingang
Unterstützte Video-Formate	Ausgang entspricht Eingang
Eingebundenes Audiosignal	48kHz, synchronous SMPTE-272M-C SMPTE-299M

Dante
AoIP-Standard	Dante
Kanäle	16 empfangen, 16 senden
Flüsse	16 empfangen, 16 senden
Beispielsätze	44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
Codierung	PCM 16, PCM 24, PCM 32
AES67-Unterstützung	Ja
Konnektivität	2 x etherCON (RJ45-kompatibel)
Geschwindigkeit	1Gbps oder 100Mbps
Netzwerkmodi	Geschaltet oder redundant
Bereit für Dante Domain Manager	Ja
Taktquelle	Intern (PTP Leader), Network PTP Leader oder vom SDI-Eingang (Sync to External)

PoE-Leistung
Standard	802.3af
Redundanz	Ja
Klasse	0
PD-Leistungsbereich	0.44 W zu 12.94 W
Typische PSE-Leistungsaufnahme	6 W
Maximale PSE-Nutzung	15.4 W

Gerätetyp
AVN-DIO10:	Dante zu 3G/HD/SD-SDI Embedder/De-Embedder

Abmessungen und Gewicht
Abmessungen (unverpackt)	14,0 cm (B) x 13,6 cm (T) x 4,2 cm (H)
Abmessungen	17.8cm (W) x 17cm (D) x 5.6cm (H)
Gewicht	Netto: 0,5 kg Verpackt: 0,3 kg
