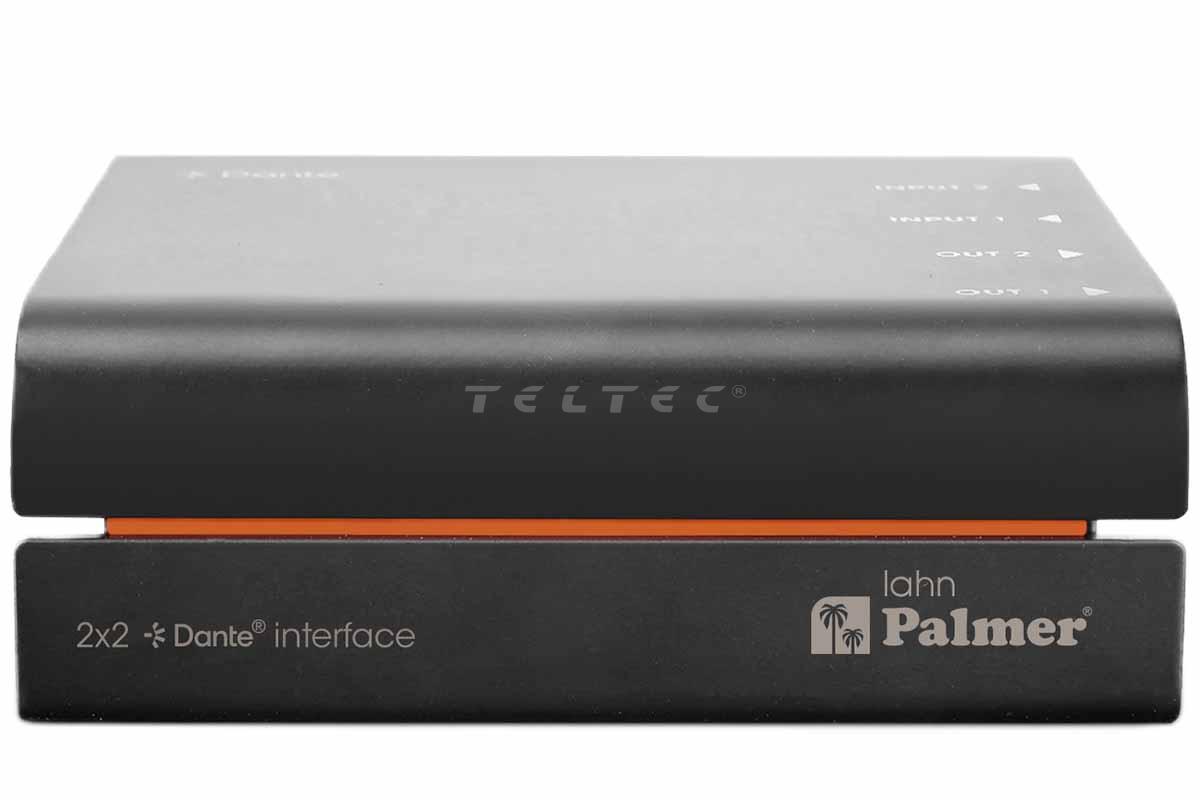

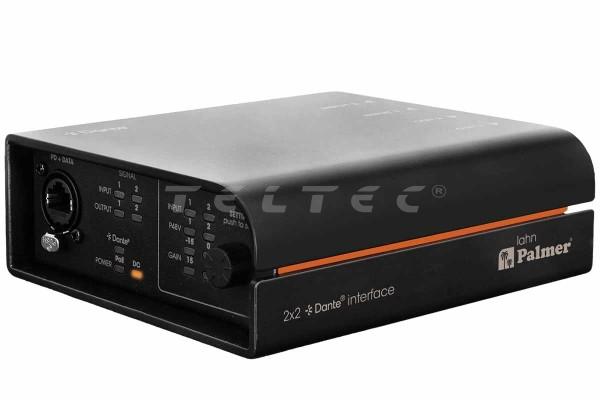

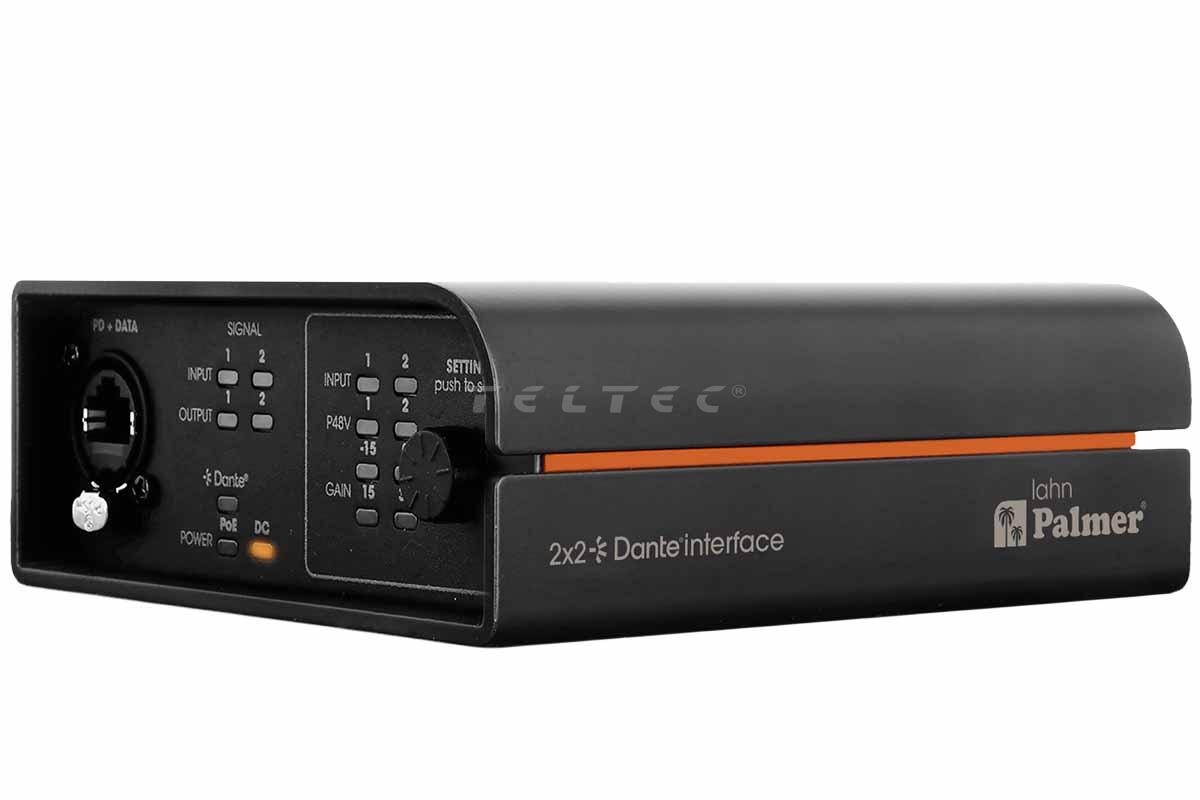

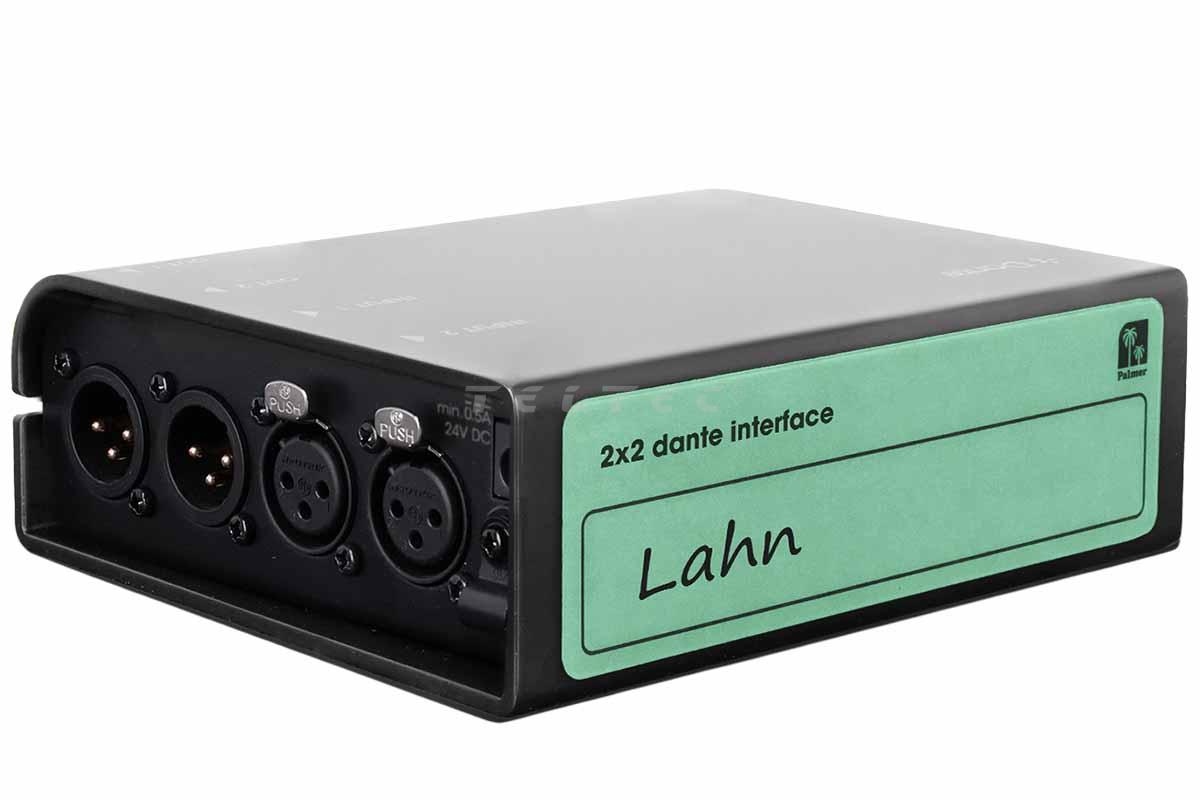

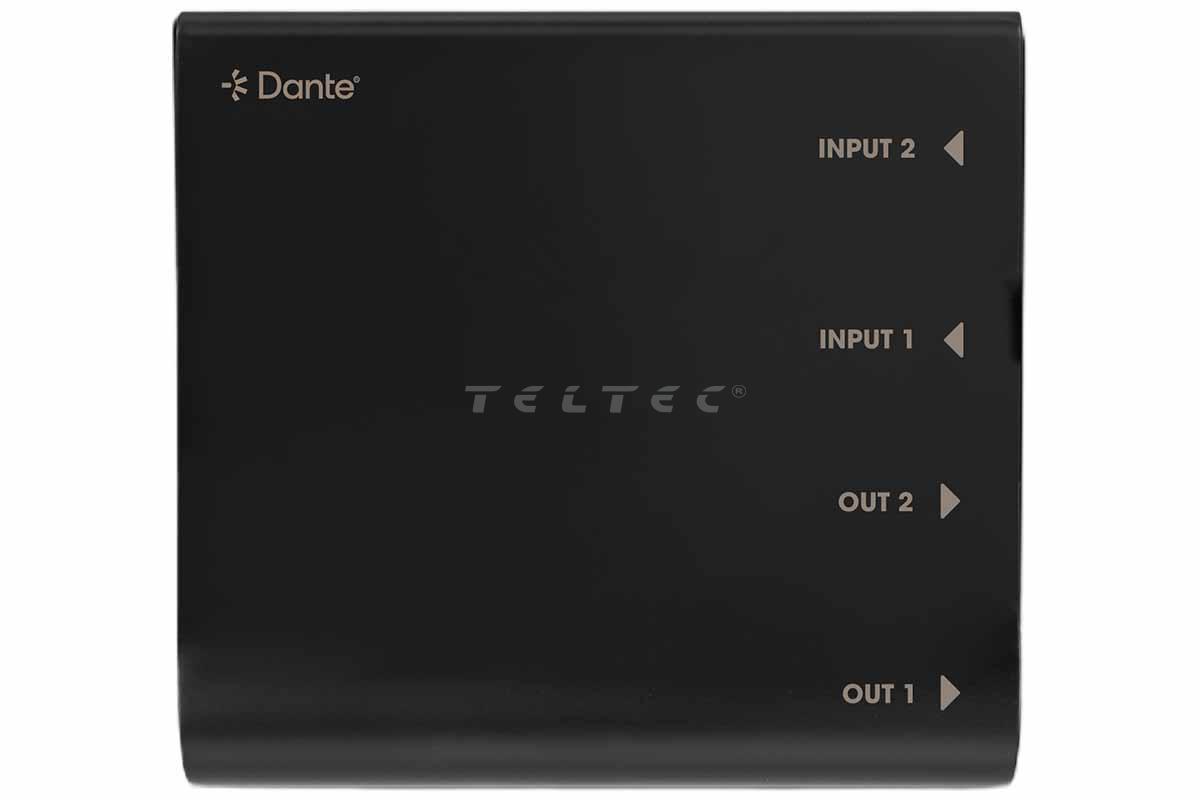

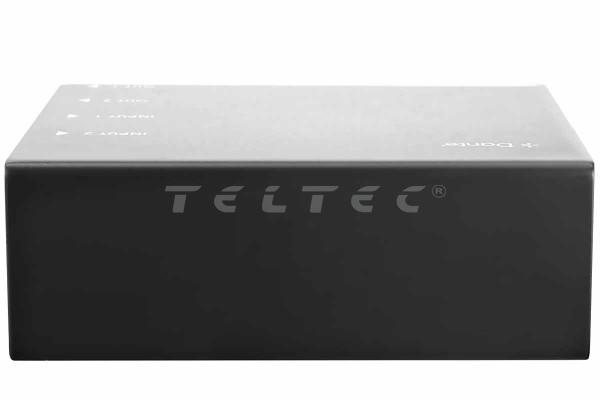

Palmer River Lahn
2x2 Dante® interface
Auf die Wunschliste
Der Palmer River Lahn ist ein Signalwandler, der bis zu zwei analoge Mikrofon- oder Line-Signale in ein Dante-Netzwerk einspeist. Ebenso ist die Wandlung von Dante-Signalen in hochwertige analoge Audio-Signale möglich, um diese in Mischpulte, Verstärker oder Lautsprecher einzuspeisen. RIVER Lahn bietet eine vierstufige Gain-Regelung und unterstützt 48V-Phantomspeisung pro Kanal. Zudem sind XLR-Audioanschlüsse und etherCON-Netzwerkbuchsen implementiert. Jeder Kanal ist mit einer Signalanzeige ausgestattet. Die Stromversorgung erfolgt über das mitgelieferte Netzteil, kann aber auch über PoE erfolgen.
Hauptmerkmale
- Dante®-Interface mit je zwei Ein- und Ausgängen
- Einspeisung von zwei analogen Mikrofon- oder Line-Signalen in Dante®-Netzwerke
- Wandlung von Dante®-Signalen für Mischpulte, Verstärker, Lautsprecher o.ä.
- Vierstufige Gain-Regelung und 48V Phantomspeisung pro Kanal

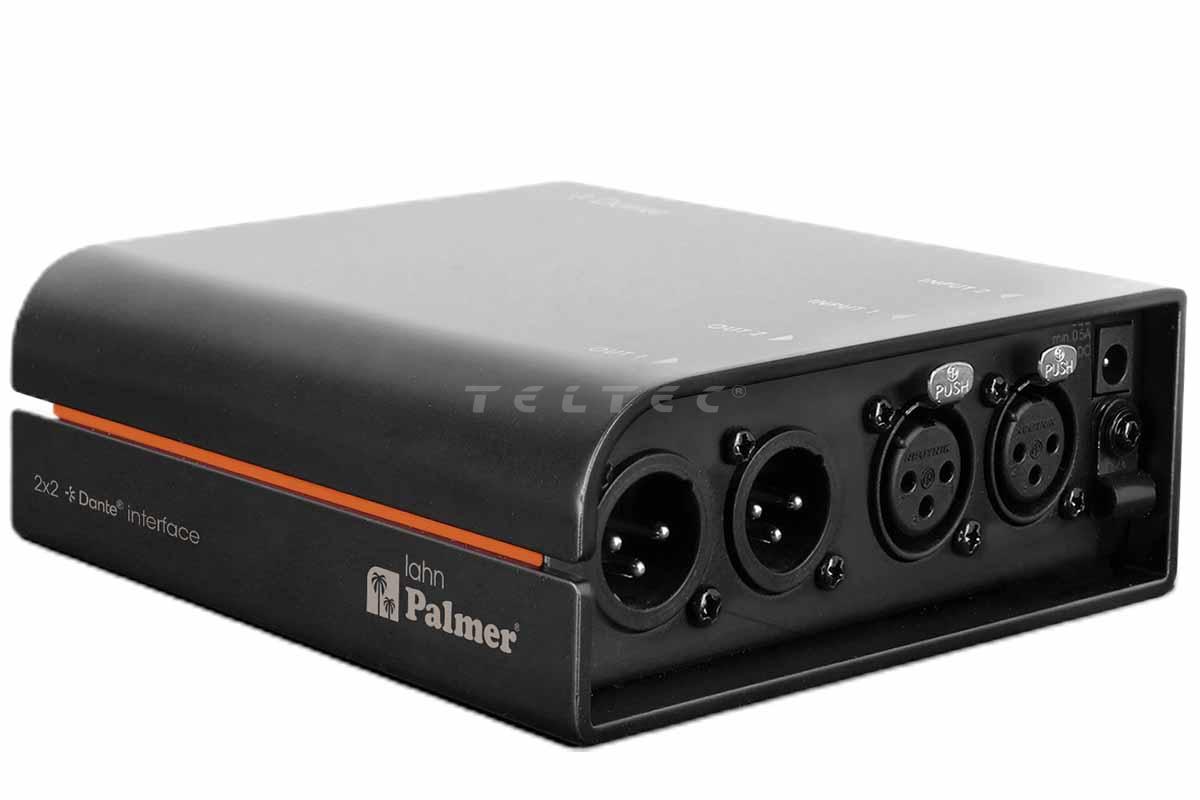

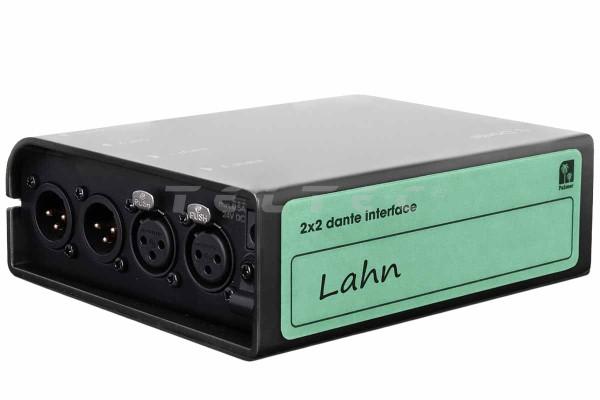

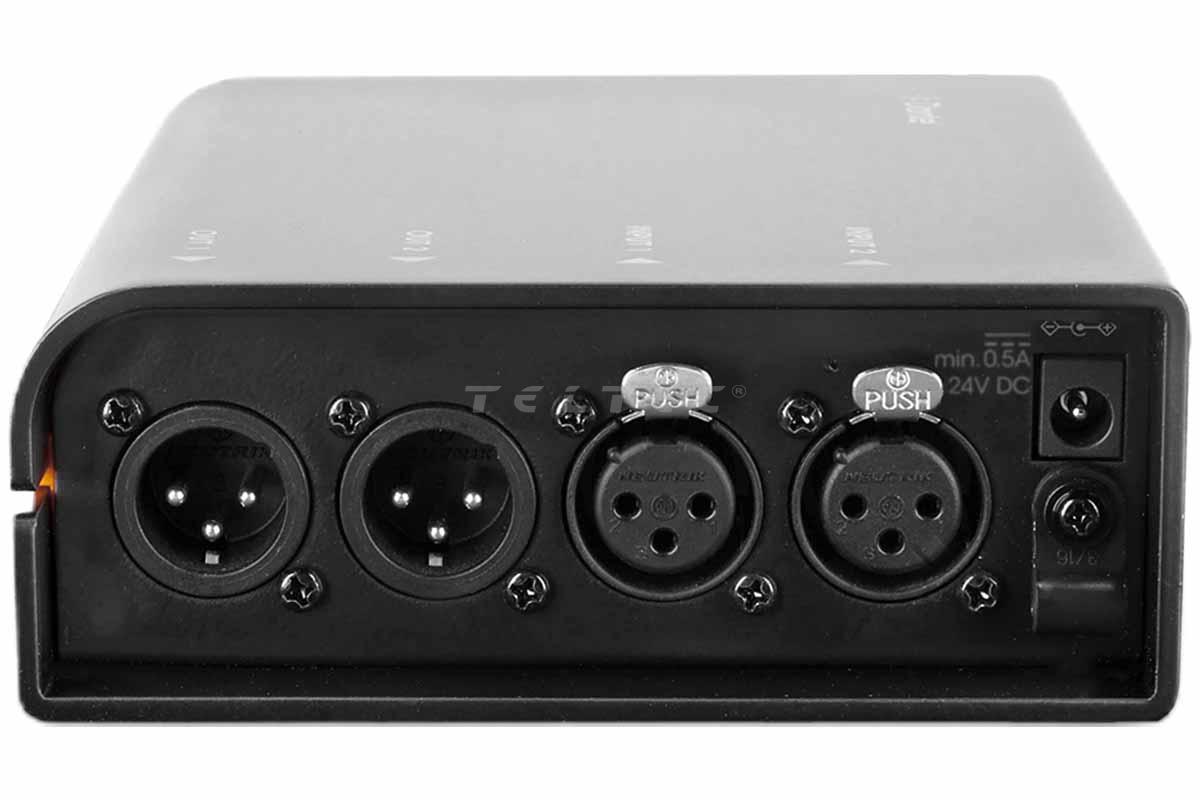

- Verriegelbare XLR-Audioanschlüsse und etherCON®-Netzwerkbuchse von Neutrik®

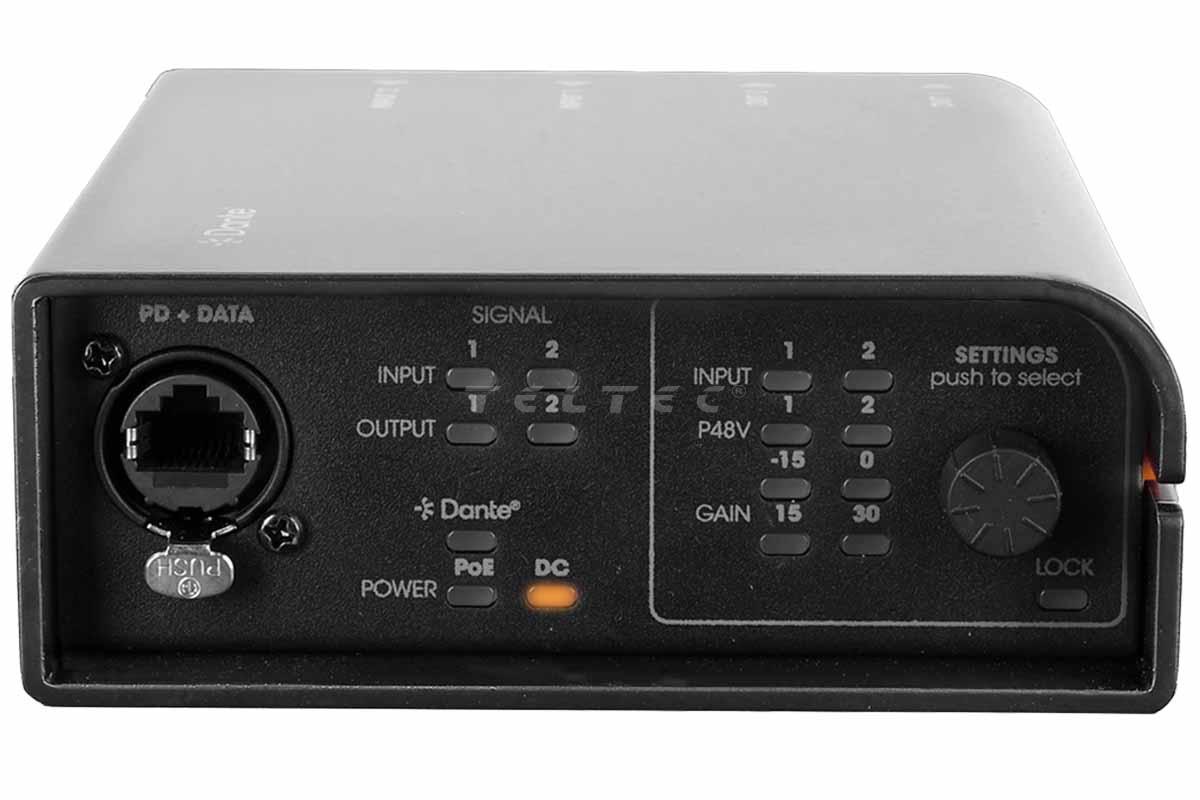

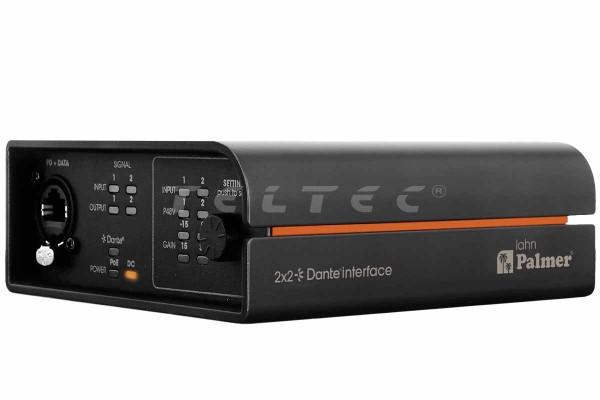

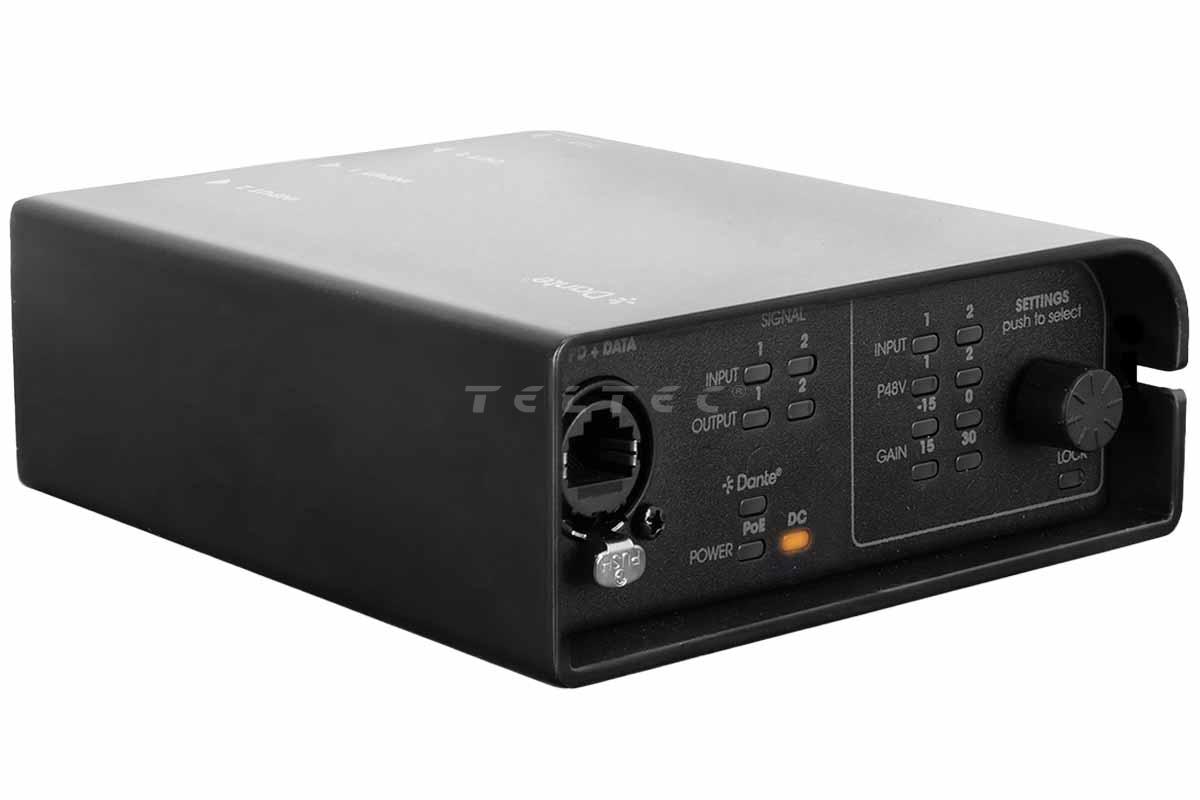

- Einfache Konfiguration auf der Vorderseite und Benutzersperre
- Signalanzeige für jeden Kanal
- Kompatibel mit Dante® Domain Manager und AES 67
- Alu-Stahl-Gehäuse
Lieferumfang
- 1x Palmer River Lahn
- 1x Beschriftungsschild (Tourlabel)

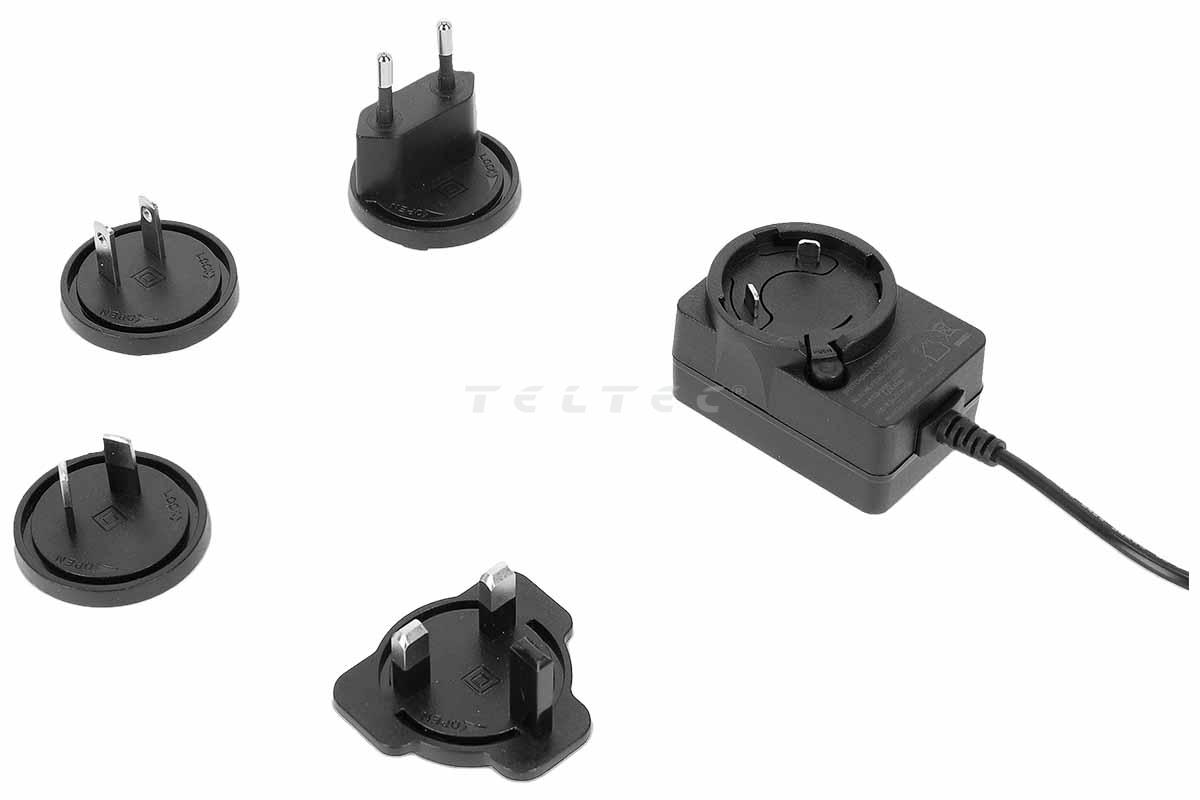

- 1x Externes Netzteil mit austauschbaren Steckern
Garantie
- 5 Jahre Herstellergarantie
Technische Daten
Allgemein |
|
| Eingänge | 2 |
| Eingangsart | Umschaltbar Symmetrischer Mikrofon- oder Line-Pegel |
| Line-Ausgänge | 2 |
| Ausgangsart | Symmetrischer Leitungspegel mit automatischer Stummschaltung bei Verlust des Dante/AES67-Signals |
| Kühlung | Konvektion |
Analoger Eingangsbereich |
|
| Anzahl Eingangsanschlüsse | 2 |
| Anschluss | XLR-F |
| Mikrofon Eingangsempfindlichkeit | 63 mV (Verstärkung +30 dB) |
| Nominale Eingangsbegrenzung | 19 dBu (Sinus 1kHz, Verstärkung -15 dB) |
| Frequenzgang | 10 Hz - 20 kHz (-0.5 dB) |
| THD + Noise | < 0,003 % (Verstärkung -15 dB, Eingang 4 dBu, 20 kHz BW) |
| Eingangsimpedanz | 38 kohm (balanced) |
| Übersprechen | < -100 dB (Eingang 18 dBu, 20 kHz BW) |
| SNR | > 112 dB (Verstärkung -15 dB, Eingang 20 dBu, 20 kHz BW, a-bewertet) |
| CMRR | > 45 dB |
| Phantomspeisung (pro Eingang) | + 48 VDC @ 10 mA max |
| Gain | -15dB, 0dB, +15dB, +30dB |
Analoge Gain Ausgänge |
|
| Anzahl Ausgangsanschlüsse | 2 |
| Anschlusstyp | XLR male |
| Max. Ausgangspegel | 19 dBu |
| Intermodulationsverzerrungen (SMPTE) | < 0,005 % (-20 dBFS bis 0 dBFS) |
| THD + N | < 0,002% (-4 dBFS, 20 kHz BW) |
| Leerlauf-Geräusch | < - 85 dBu |
| Dynamikbereich | > 103 dB (0 dBFS, AES 17, CCIR-2k Weighting) |
| Frequenzbereich | 15 Hz - 20 kHz (-0,5 dB) |
Dante Spezifikationen |
|
| Audiokanäle | 2 Eingänge / 2 Ausgänge |
| Bit-Tiefe AD / DA Wandler | 24/32 Bit |
| Samplerate | 48 kHz |
| Systemlatenz | Minimum 1 ms |
| Anschluss DANTE | 100 BASE-T RJ45 |
Power-over-Ethernet Spezifikationen |
|
| Mindestanforderungen für PoE | PoE+ IEEE 802.3at |
Anforderungen an die Stromversorgung |
|
| Eingangsspannung | 24 V DC |
| Min. Stromstärke | 500 mA |
| Stromversorgungsanschluss | 5,5 mm Klinkenstecker, innen, 2,1 mm |
| Max. Leistungsaufnahme | 12 W |
| Leistungsaufnahme (Leerlauf) | 7,5 W (kein Eingangssignal) |
| Netzeinschaltstrom | 2 A @ 230 V AC |
| Betriebstemperatur (nicht kondensierend) | 0°C - 40°C; < 85% Luftfeuchtigkeit, nicht kondensierend |
Allgemeine Daten |
|
| Material | Stahl Frontblende, Aluminium Gehäuse |
| WAF | 60 % |
| Maße | 12,8 x 5 x 14 cm |
| Gewicht | 0,96 kg |
