DJI SDR Transmission 2 USB to CAN Control Cable
40 cm CAN-Steuerkabel für SDR Transmission 2 mit RS 4 Pro, RS 4 und RS 3 Pro
Mit dem Aufruf des Videos erklären
Sie sich einverstanden, dass Ihre Daten an YouTube
übermittelt werden und dass Sie die Datenschutzerklärung
gelesen haben.
Auf die Wunschliste

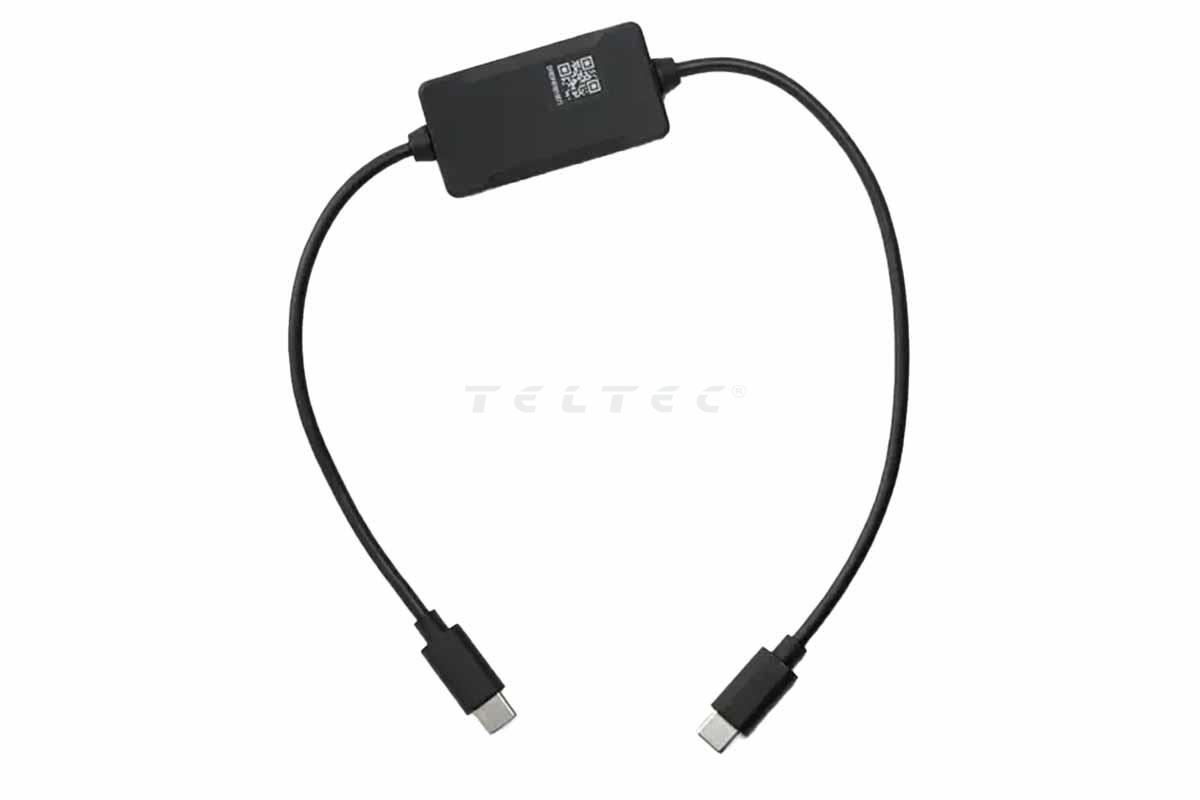

DJI SDR Transmission 2 USB to CAN Control Cable ist ein 40 cm langes Gimbal-Steuerungs- und Stromversorgungskabel zur Verbindung eines DJI SDR Transmission 2 Transceivers mit DJI RS 4 Pro, RS 4 oder RS 3 Pro.
DJI SDR Transmission 2 USB to CAN Control Cable
Das DJI SDR Transmission 2 USB to CAN Control Cable verbindet den DJI SDR Transmission 2 Transceiver mit einem kompatiblen Gimbal der RS Serie. Unterstützt werden DJI RS 4 Pro, DJI RS 4 und DJI RS 3 Pro.
Nach der Verbindung kann der Gimbal den Transceiver mit Strom versorgen und die Kommunikation zwischen beiden Geräten herstellen. Über die DJI Ronin App stehen anschließend Funktionen wie Force Mobile, virtueller Joystick und Gimbal-Zentrierung zur Verfügung.
Ist der Gimbal zusätzlich über ein kompatibles Multi-Camera-Control-Kabel mit der Kamera verbunden, lassen sich bei unterstützten Kameras auch Fotoaufnahmen sowie das Starten und Stoppen der Videoaufnahme aus der Ferne auslösen.
Das Wichtigste in 4 Punkten
- Verbindet DJI SDR Transmission 2 mit RS 4 Pro, RS 4 oder RS 3 Pro
- Drahtlose Gimbal-Steuerung über die DJI Ronin App
- Force Mobile, virtueller Joystick und Gimbal-Zentrierung
- Versorgung des SDR Transmission 2 Transceivers über den Gimbal
Für wen ist das Kabel geeignet?
Das Kabel eignet sich für Filmemacher, Kamerateams und professionelle Anwender, die einen DJI SDR Transmission 2 Transceiver zusammen mit einem DJI RS 4 Pro, RS 4 oder RS 3 Pro einsetzen möchten.
Es ist besonders für Kamera-Rigs interessant, bei denen drahtlose Videoübertragung, Gimbal-Steuerung und Stromversorgung des Transceivers möglichst kompakt in einem gemeinsamen System integriert werden sollen.
In der Praxis

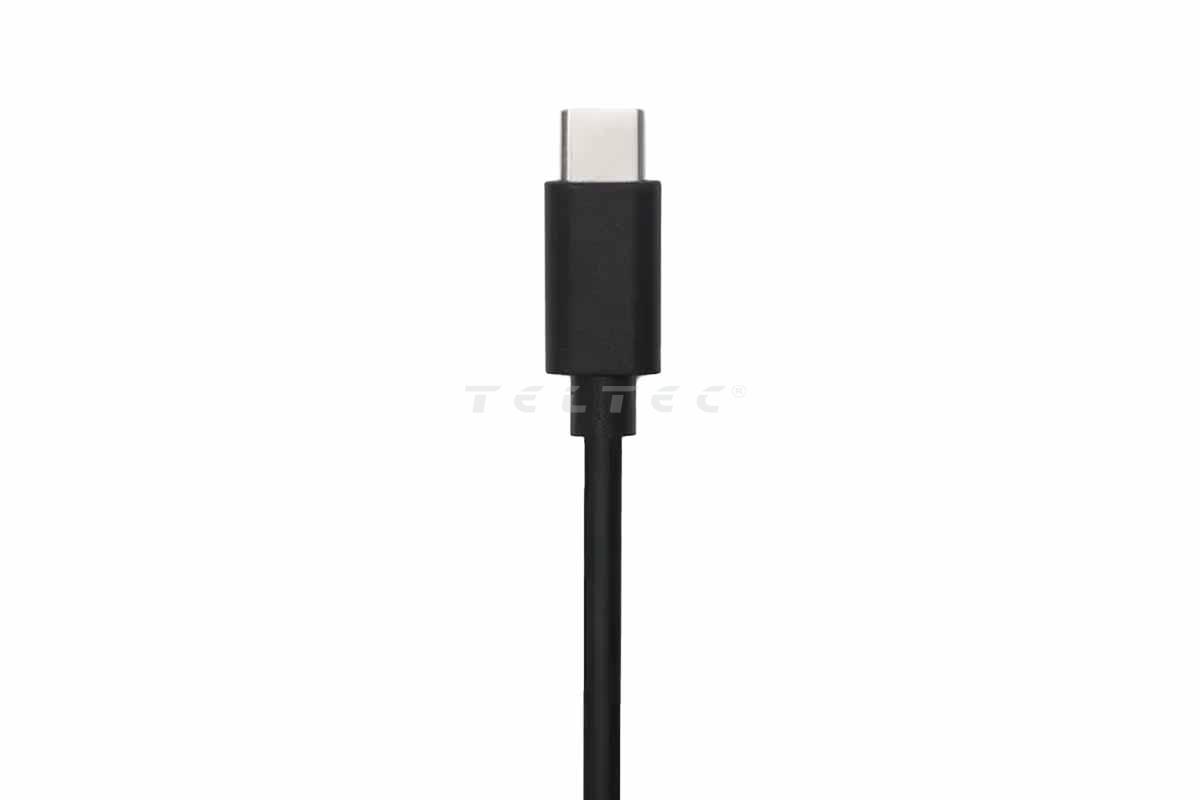

Das USB-C-Ende des Steuerungskabels wird mit dem entsprechenden Anschluss des als Sender eingesetzten DJI SDR Transmission 2 Transceivers verbunden. Das CAN-Ende wird am Video Transmission/LiDAR Range Finder Port des kompatiblen RS Gimbals angeschlossen.
Nach dem Einschalten des Gimbals wird der Transceiver über den Gimbal mit Strom versorgt und die Kommunikation zwischen beiden Geräten hergestellt.
Über die DJI Ronin App lassen sich anschließend Gimbal-Bewegungen drahtlos steuern. Unterstützt werden Force Mobile, ein virtueller Joystick und die Funktion zum Zentrieren des Gimbals.
Soll zusätzlich eine kompatible Kamera ferngesteuert werden, muss der Gimbal über ein Multi-Camera-Control-Kabel mit der Kamera verbunden sein. Je nach Kameramodell können dann Fotoaufnahmen oder Start und Stopp der Videoaufnahme aus der Ferne ausgelöst werden.
Hinweise
- Das Kabel ist für DJI RS 4 Pro, RS 4 und RS 3 Pro vorgesehen.
- DJI RS 5 verwendet für die Verbindung mit SDR Transmission 2 ein USB-C-auf-USB-C-Kabel und benötigt dieses CAN-Steuerungskabel nicht.
- Für Ronin 2 und DJI Master Wheels ist ein separates USB-C-auf-4-Pin-Steuerungskabel vorgesehen.
- Für die Fernsteuerung einer Kamera ist zusätzlich ein kompatibles Multi-Camera-Control-Kabel zwischen Gimbal und Kamera erforderlich.
- Die tatsächlich verfügbaren Kamerasteuerungsfunktionen hängen vom verwendeten Kameramodell ab.
- Bei Montage des SDR Transmission 2 Transceivers über die Schnellwechselplatte am Gimbal wird keine native Hochformatkonfiguration unterstützt.
- Das Kabel überträgt kein Videosignal.
Hauptmerkmale
- Gimbal-Steuerungs- und Stromversorgungskabel
- USB-C auf CAN
- Kabellänge 40 cm
- Für DJI SDR Transmission 2 Transceiver
- Kompatibel mit DJI RS 4 Pro
- Kompatibel mit DJI RS 4
- Kompatibel mit DJI RS 3 Pro
- Drahtlose Gimbal-Steuerung über die DJI Ronin App
- Force Mobile
- Virtueller Joystick
- Gimbal-Zentrierung
- Stromversorgung des Transceivers über den Gimbal
- Kamerasteuerung bei kompatibler Kamera und zusätzlicher Steuerverbindung
Lieferumfang
- 1x DJI SDR Transmission 2 Gimbal-Steuerungskabel USB-C auf CAN
Technische Daten
| Hersteller | DJI |
| MPN | CP.TR.00000070.01 |
| EAN | 6937224158351 |
| Produkttyp | Gimbal-Steuerungs- und Stromversorgungskabel |
| Anschluss 1 | USB-C |
| Anschluss 2 | CAN |
| Kabellänge | 40 cm |
| Funktion | Kommunikation zwischen SDR Transmission 2 Transceiver und kompatiblem RS Gimbal |
| Stromversorgung | Versorgung des Transceivers über den angeschlossenen Gimbal |
| Gimbal-Steuerung | Force Mobile, virtueller Joystick, Gimbal-Zentrierung über DJI Ronin App |
| Kompatibilität |
|
FAQs
Wofür wird das DJI SDR Transmission 2 USB to CAN Control Cable benötigt?
Das Kabel verbindet einen DJI SDR Transmission 2 Transceiver mit DJI RS 4 Pro, RS 4 oder RS 3 Pro. Es stellt die Kommunikation zwischen Gimbal und Transceiver her und ermöglicht gleichzeitig die Stromversorgung des Transceivers über den Gimbal.
Welche Gimbal-Funktionen können über die DJI Ronin App gesteuert werden?
Unterstützt werden Force Mobile, der virtuelle Joystick und die Gimbal-Zentrierung. Die Steuerbefehle werden innerhalb des SDR Transmission 2 Systems drahtlos übertragen.
Kann ich damit auch die Kamera steuern?
Ja, sofern Kamera und Gimbal die gewünschte Funktion unterstützen. Zusätzlich wird ein kompatibles Multi-Camera-Control-Kabel zwischen Gimbal und Kamera benötigt.
Bei einem kompatiblen Setup können über die DJI Ronin App Fotoaufnahmen ausgelöst sowie Videoaufnahmen gestartet und gestoppt werden.
Versorgt das Kabel den SDR Transmission 2 Transceiver mit Strom?
Ja. Bei einem kompatiblen RS Gimbal kann der Transceiver über die Stromversorgung des Gimbals betrieben werden.
Ist das Kabel mit DJI RS 5 kompatibel?
Dieses Kabel ist für RS 4 Pro, RS 4 und RS 3 Pro vorgesehen.
DJI RS 5 wird beim SDR Transmission 2 über eine USB-C-auf-USB-C-Verbindung angeschlossen und benötigt dieses CAN-Steuerungskabel nicht.
Ist das Kabel für Ronin 2 oder DJI Master Wheels vorgesehen?
Nein. Für Ronin 2 und DJI Master Wheels ist ein separates USB-C-auf-4-Pin-Steuerungskabel erforderlich.
In einem erweiterten Master-Wheels-System kann dieses CAN-Kabel jedoch auf der Gimbal-Seite benötigt werden, wenn beispielsweise ein RS 4 Pro, RS 4 oder RS 3 Pro über den SDR Transmission 2 Transceiver gesteuert werden soll.
Überträgt das Kabel auch das Videosignal?
Nein. Das Kabel übernimmt Steuerungs-, Kommunikations- und Stromversorgungsfunktionen. Das Videosignal wird separat über das DJI SDR Transmission 2 System übertragen.
Zubehör und Systemintegration
Das Kabel wird benötigt, wenn ein DJI SDR Transmission 2 Transceiver mit DJI RS 4 Pro, RS 4 oder RS 3 Pro verbunden werden soll.
Für die Fernsteuerung einer kompatiblen Kamera wird zusätzlich ein geeignetes Multi-Camera-Control-Kabel zwischen Gimbal und Kamera benötigt.
DJI RS 5 verwendet eine andere Verbindung über USB-C auf USB-C. Für Ronin 2 und Master Wheels wird ein separates USB-C-auf-4-Pin-Steuerungskabel eingesetzt.
Das sollte man vor dem Kauf wissen
- Dieses Kabel ist speziell für RS 4 Pro, RS 4 und RS 3 Pro vorgesehen.
- Für DJI RS 5 wird dieses Kabel nicht benötigt.
- Für Ronin 2 und Master Wheels wird ein anderes Steuerungskabel verwendet.
- Kamerasteuerung erfordert zusätzlich eine kompatible Verbindung zwischen Gimbal und Kamera.
- Die verfügbaren Kamerafunktionen hängen vom jeweiligen Kameramodell ab.
- Das Kabel übernimmt keine Videoübertragung.
- Native Hochformataufnahmen werden nicht unterstützt, wenn der SDR Transmission 2 Transceiver über die Schnellwechselplatte am Gimbal montiert ist.
Beratung zur Systemzusammenstellung
Bei der Integration von DJI SDR Transmission 2 in ein RS Gimbal-Setup muss zwischen der Verbindung zum Gimbal, der eigentlichen Videoübertragung und einer möglichen Kamerasteuerung unterschieden werden. Je nach verwendetem Gimbal und Kameramodell sind unterschiedliche Kabel und Steuerungsfunktionen verfügbar.
Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom SDR Transmission 2 Transceiver und RS Gimbal bis zur passenden Strom-, Steuerungs- und Kameraverbindung.
