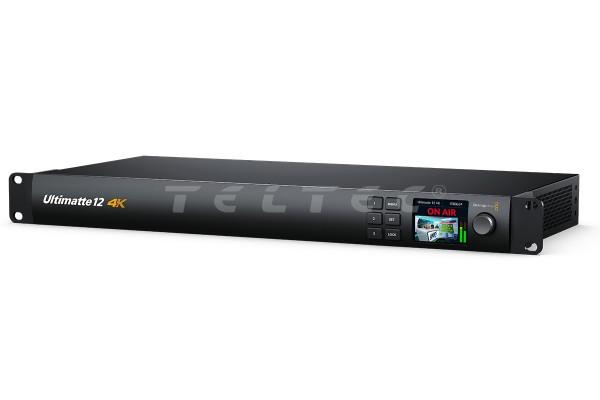

Blackmagic Design Ultimatte 12 4K
12G-SDI Broadcast Keyer für UHD
Der Blackmagic Design Ultimatte 12 4K ist ein 4K Echtzeit-Compositing-Prozessor zum Keyen von Live-Action-Videos von Broadcast-Grafiken, virtuellen Sets und mehr. Der Blackmagic Design Ultimatte 12 4K verfügt über eine beeindruckende Kantenverarbeitung, neue Algorithmen und eine neue Color Science, Farbtrennung und Farbtreue plus bessere Farbsaumunterdrückung als je zuvor. Die 12G-SDI-Anschlüsse ermöglichen die Bildverarbeitung auf Subpixelebene in Ultra HD und HD.
Hauptmerkmale
- acht SDI-Videoeingänge
- neun SDI-Videoausgänge
- sieben SDI-Videoausgänge mit Durchschliff-Funktion (Neutaktung von SD, HD, Ultra HD an den jeweiligen Eingängen)
- HD-Videonormen bis 1080p60
- UHD-Videonormen bis 2160p60
- Videoabtastfrequenz: 4:2:2
- Farbgenauigkeit 10 Bit
- Farbräume Rec. 601, Rec. 709 und Rec. 2020
- integriertes 2,2" Farbdisplay
- 6 GB interne Speicherkapazität
- drei Presettasten, drei Menütasten und ein Drehregler
- Steuerung auf via Netzwerk- oder direkte Ethernet-Verbindung in Verbindung mit Ultimatte Software Control
oder einer Ultimate Smart Remote 4 - Größe: 1 Rackeinheit
Lieferumfang
- 1x Blackmagic Design Ultimatte 12 4K
Garantie
- 2 Jahre Herstellergarantie
Technische Daten

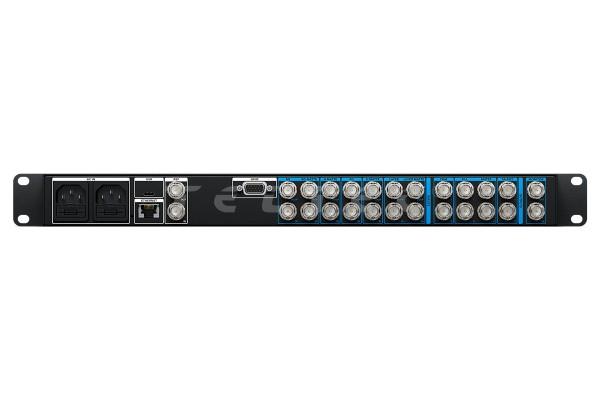

Anschlüsse |
|
SDI-Videoeingänge | 8 |
SDI-Videoausgänge | 9 |
SDI-Videoausgänge mit Durchschleifung | 7 Neutaktung von SD, HD, Ultra HD an den jeweiligen Eingängen |
SDI-Raten | 270 Mbit; 1,5 G; 3 G; 6 G; 12 G |
Videoeingänge mit Resync | An allen Eingängen |
Referenzanschlüsse |
1x BNC-Eingang, 1 BNC-Ausgang Tri-Sync oder Black Burst |
GPIO | DE15 |
Ethernet | Bis zu 10 Gbit/s zur Gerätesteuerung und zum Laden von Standbildern in den Media Pool |
Computer-Schnittstelle | 1x USB-C 3.0 für Gerätekonfiguration und Softwareupdates |
Normen |
|
SD-Videonormen | 525i/59,94 NTSC; 625i/50 PAL |
HD-Videonormen | 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50,1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 |
Ultra-HD-Videonormen | 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60 |
SDI-Konformität | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 und SMPTE 2082-10 |
Videoabtastfrequenz | 4:2:2 |
Farbgenauigkeit | 10 Bit |
Farbräume | Rec. 601, Rec. 709, Rec. 2020 |
Multirate-Unterstützung | Automatische Erkennung von SD, HD, 6G-SDI und 12G-SDI |
Compositing-Quellen |
|
Vordergrund | 1 x 12G-SDI-Eingang mit Loop Out |
Hintergrund |
1 x 12G-SDI-Eingang mit Loop Out Standbild aus dem Media Pool |
Hintergrund-Matte |
1 x 12G-SDI-Eingang mit Loop Out Internes Fenster Standbild aus dem Media Pool |
Garbage-Matte |
1 x 12G-SDI-Eingang mit Loop Out Internes Fenster Standbild aus dem Media Pool |
Holdout-Matte |
1 x 12G-SDI-Eingang mit Loop Out Internes Fenster Standbild aus dem Media Pool |
Ebene |
1 x 12G-SDI-Eingang mit Loop Out Standbild aus dem Media Pool |
Ebenen-Matte |
1 x 12G-SDI-Eingang mit Loop Out Internes Fenster Standbild aus dem Media Pool |
Compositing-Ausgänge |
|
Füllung | 2 x 12G-SDI |
Matte | 2 x 12G-SDI |
Programm | 2 x 12G-SDI |
Darsteller | 2 x 12G-SDI |
Monitoring |
|
Monitoreingang |
1 x 12G-SDI für Monitor-Kaskadenfunktion |
Monitorausgang |
1 x 12G-SDI Zur Bildkontrolle von Programm, Vordergrund-Eingabe, Hintergrund-Eingabe, kombinierter Matte, interner Matte, Fill Out, Ebenen-Eingabe, Hintergrund-Matten-Eingabe, Garbage-Matten-Eingabe, Holdout-Matten-Eingabe, Ebenen-Matten-Eingabe, verarbeiteter Ebenen-Matte, verarbeiteter Holdout-Matte, verarbeiteter Garbage-Matte, verarbeiteter Hintergrund-Matte und Bildschirmkorrektur |
Media Pool |
|
Standbildformate für Hintergründe | TGA, TIFF, BMP, PNG, JPG |
Standbildformate mit Alphakanal für Hintergründe | TGA, TIFF, BMP |
Standbildformate für Ebenenbilder | TGA, TIFF, BMP, PNG, JPG |
Standbildformate mit Alphakanal für Ebenen | TGA, TIFF, BMP |
Standbildformate für Garbage-Matten | TIFF, BMP, PNG, JPG |
Standbildformate für Holdout-Matten | TIFF, BMP, PNG, JPG |
Media Pool Speicher | 6 GB nicht-flüchtige interne Speicherkapazität |
Bildschirme |
|
Bildschirm | Eingebautes 2,2-Zoll-Farbdisplay für Gerätenamen, Videovorschau, Videonorm, Audiopegelmeter, Status und Menüs |
Steuerung |
|

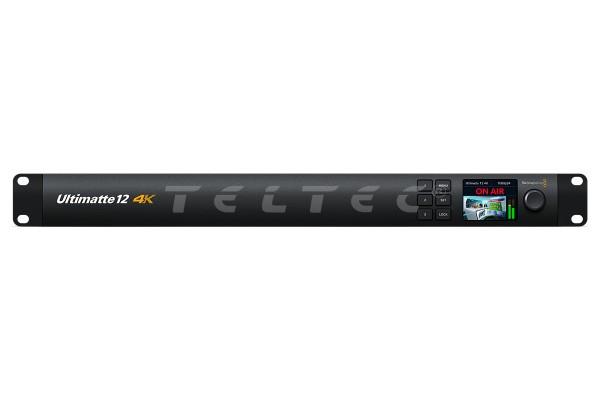

Frontblende | 2,2-Zoll-Farbdisplay, 3 Presettasten, 3 Menütasten und ein Drehregler |
Bedienpultanschluss | Netzwerk- oder direkte Ethernet-Verbindung zu einem Computer mit aufgespielter Ultimatte Software Control oder zu einer Ultimatte Smart Remote 4 |
Softwaresteuerung |
Ultimatte Software Control wird von Mac™ und Windows™ Computern unterstützt |
Hardware-Bedienpult | Ultimatte Smart Remote 4 |
Benutzerdefinierbare Steuerung | Ethernet-Protokoll und GPIO-Kontaktbelegung finden Sie in der Ultimatte Bedienungsanleitung |
Software |
|
Softwareupdates | Erfolgt über USB-C oder Ethernet-Verbindung zu Mac™ oder Windows™ Computern |
Konfiguration | Einrichtung der IP-Adresse des Ultimatte über die Frontblende oder das über USB verbundene Ultimatte Setup-Dienstprogramm |
Betriebssysteme |
|
Mac | Mac Big Sur 11.0, Mac Monterey 12.0 oder höher |
Windows | Windows 10, 64-Bit Windows 11 |
Strombedarf |
|
Stromversorgung | 2 integrierte AC-Netzteile für 100–240 V, 50/60 Hz |
Energieverbrauch | 54 Watt |
Physische Installation |
|
Physische Installation | 1 Rackeinheit |
Umgebung |
|
Betriebstemperatur | 0 – 40 °C |
Lagerungstemperatur | -20 – 60 °C |
Relative Luftfeuchtigkeit | 0 – 90 % nicht kondensierend |
Physische Spezifikationen |
|
Maße | 482 x 234,3 x 44,2 mm (BxTxH) |
Gewicht | ca. 3,3 kg |
