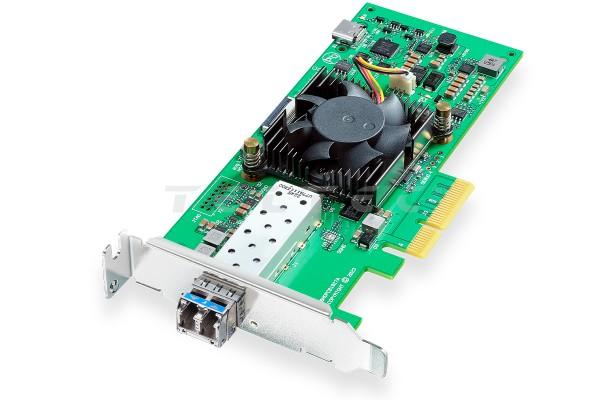

Blackmagic Design DeckLink IP HD Optical
PCI-Expresskarte mit drei Aufnahme und drei Wiedergabekanälen für 2110-IP mit SFP-Anschluss
Die Blackmagic Design DeckLink IP HD Optical bietet drei Aufnahme- und drei Wiedergabekanäle für 2110-IP-Broadcast-Systeme über eine SFP-basierte Glasfaser-Ethernet-Verbindung. Es ist speziell für die Arbeit mit Video in höchster Bildqualität entwickelt und unterstützt die Aufnahme und Wiedergabe in gängigen Videoformaten wie Apple ProRes, DNxHD und sogar unkomprimiertem 10-Bit-Video. DeckLink IP Modelle haben multiratefähige Anschlüsse und unterstützen die Videonormen 525i, 625i, 720p, 1080i und 1080p bis 1080p/60.
Hauptmerkmale
- SFP-basierter Glasfaser-Ethernet Anschluss: Unterstützt 3 Eingabe- und 3 Ausgabekanäle bis zu 1080p/60 mit 16 Audiokanälen
- PCI Express mit 4 Lanes Generation 2, kompatibel mit 4-, 8- und 16-Lane PCI-Express-Steckplätzen
- unterstützt die Aufnahme und Wiedergabe in gängigen Videoformaten wie Apple ProRes, DNxHD und unkomprimiertes 10-Bit Video
- Farbgenauigkeit: 4:2:2 YUV (8 Bit, 10 Bit) in allen Modi und 4:4:4 RGB (8 Bit, 10 Bit, 12 Bit) in allen Modi bis 1080p/30
- Video Sampling mit 4:2:2 und 4:4:4
- Audio Sampling: 48 kHz bei 24 Bit
- Hardwaregestützte Umrechnung des Farbraums in Echtzeit
- Farbräume: REC.601, REC.709, REC.2020
- Kompatibel mit DaVinci Resolve, Adobe Premiere Pro, Avid Pro Tools, Steinberg Cubase, Avid Media Composer, Apple Final Cut und weiteren
Lieferumfang
- 1x Blackmagic Design DeckLink IP HD Optical
- 1x 10GBASE-LR-SFP+-Glasfasermodul und -käfig
- 1x Steckplatzhalterung in niedriger Bauform
Garantie
- 3 Jahre eingeschränkte Herstellergarantie
Technische Daten
Anschlüsse |
|
10G Optical Fiber SFP+ Port |
1 x 10GBASE-LR Unterstützt 3 Eingabekanäle und 3 Ausgabekanäle, jeweils bis 1080p/60 mit 16 Audiokanälen |
Computer-Schnittstelle | PCI Express mit 4 Lanes Generation 2, kompatibel mit 4-, 8- und 16-Lane PCI-Express-Steckplätzen |
Unterstützte Codecs | AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, unkomprimiertes 8 Bit 4:2:2, unkomprimiertes 10 Bit 4:2:2, unkomprimiertes 10 Bit 4:4:4 |
Software |
|
Inbegriffene Software | Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility und Blackmagic Treiber für Mac OS und Windows Media Express, Blackmagic Desktop Video Utility und Blackmagic Treiber für Linux |
Produktsoftware-Upgrade | In die Softwaretreiber integrierte Firmware wird beim Systemstart oder über Updater-Software geladen |
Physische Installation | PCI Express 4 Lane Generation 2, kompatibel mit 4- und 8-Lane PCI-Express-Steckplätzen für Mac OS, Windows und Linux. Mac-OS-Systeme erfordern einen Mac-Pro-Computer mit PCI-Express-Steckplätzen. Bitte sehen Sie die vollständigen Systemanforderungen auf den Support-Seiten ein |
Software-Anwendungen |
|
Software-Anwendungen |
|
Weitere unterstützte Anwendungen |
The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video WebClip2Go & [REC]Marker, Zoom Dies sind Anwendungen von Drittanbietern. Informieren Sie sich bei Ihrem Softwarevertreiber über die Kompatibilität. |
Videonormen |
|
SD-Videonormen | 525i/59,94 NTSC; 625i/50 PAL |
HD-Videonormen | 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59; 1080p/59,94; 1080p/60 1080PsF/23,98*; 1080PsF/24*; 1080PsF/25*; 1080PsF/29,97*; 1080PsF/30* * Nur PsF SDI |
Audioabtastung | Standard-Fernsehabtastrate von 48 kHz und 24 Bit |
Farbgenauigkeit | 8-, 10- und 12-Bit-RGB 4:4:4 in allen Modi bis 1080p/30 sowie 8- und 10-Bit-YUV 4:2:2 in allen Modi |
Farbräume | REC 601, REC 709, REC 2020 |
IP Video Compliance |
|
SMPTE 2110-20 (Unkomprimiertes Video) | IGMP v2 |
SMPTE 2110-21 (Traffic-Shaping) |
|
SMPTE 2110-30 (PCM) | Audio-Konformität: Stufe C |
SMPTE 2110-40 (Zusatzdaten) | Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten |
Precision Time Protocol (PTP) |
|
NMOS IS-04: Erkennung und Registrierung |
|
NMOS IS-05 Verbindungsverwaltung | v1.1.2 |
NMOS BCP-002-01 | Natürliche Gruppierung |
NMOS BCP-004-01 | Empfängerkapazität |
Verarbeitung |
|
Farbraumkonvertierung | Hardwarebasiert in Echtzeit |
Echtzeit-Effekte | DaVinci Resolve, Final Cut Pro interne Effekte. Adobe Premiere Pro CC Mercury Playback Engine Effekte. Avid Media Composer interne Effekte |
Betriebssysteme |
|
Mac | Mac Monterey 12.0, Mac Ventura 13.0 oder höher |
Windows | Windows 10, 64-Bit Windows 11 |
Linux | Linux |
Strombedarf |
|
Stromverbrauch | |
Umgebung |
|
Betriebstemperatur | 5–40 °C |
Lagerungstemperatur | -20–45 °C |
Relative Luftfeuchtigkeit | 0–90 % nicht kondensierend |
Physische Installation |
|
Physische Installation | Niedrigprofilige PCE Express |
Physische Spezifikationen |
|
Maße | Länge 158 mm |
Gewicht | ca. 110 g |
