Atomos Shinobi 7 II

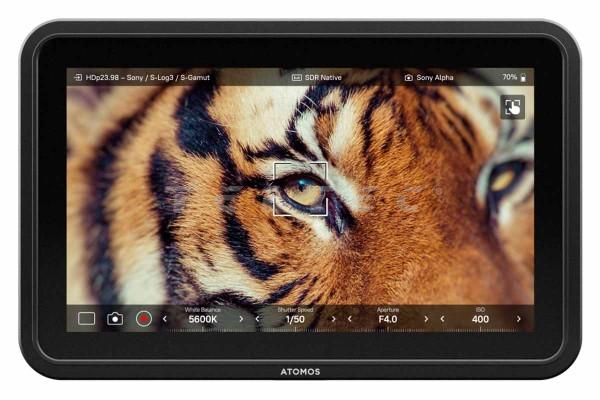

Atomos Shinobi 7 II ist ein 7-Zoll-HDR-Monitor mit 2.800 Nits Spitzenhelligkeit, Full-HD-Touchscreen, professionellen Monitoring-Werkzeugen und USB-C-Kamerasteuerung für kompatible Kameras.

Der große 7-Zoll-Bildschirm verbindet eine Auflösung von 1920 × 1080 Pixeln mit einer kalibrierten Spitzenhelligkeit von 2.800 Nits. HDMI-Signale lassen sich bis 4K UHD 30p einspeisen und durchschleifen. Damit eignet sich der Shinobi 7 II für Kamera-Monitoring, Fokusarbeit, Regie-Monitoring sowie als Vorschau- oder Programmdisplay in kompakten Produktions-Setups.

Für Belichtung, Fokus und Bildgestaltung stehen unter anderem EL Zone™, False Color, Waveform, Vectorscope, Histogramm, RGB Parade, Focus Peaking, Zebra, Frame Guides und Anamorphic De-Squeeze zur Verfügung. Log-, HLG- und PQ-Signale können direkt überwacht werden, zusätzlich unterstützt der Monitor 3D-LUTs für die Vorschau eines gewünschten Looks.

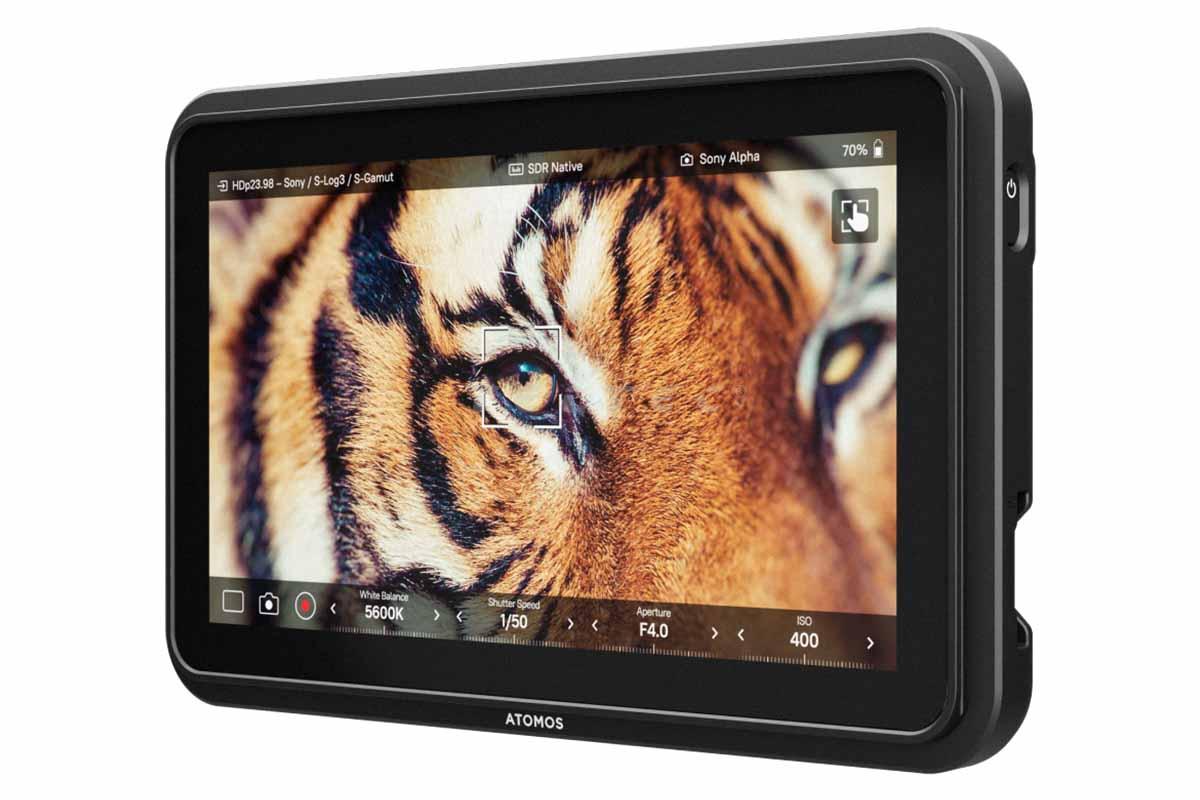

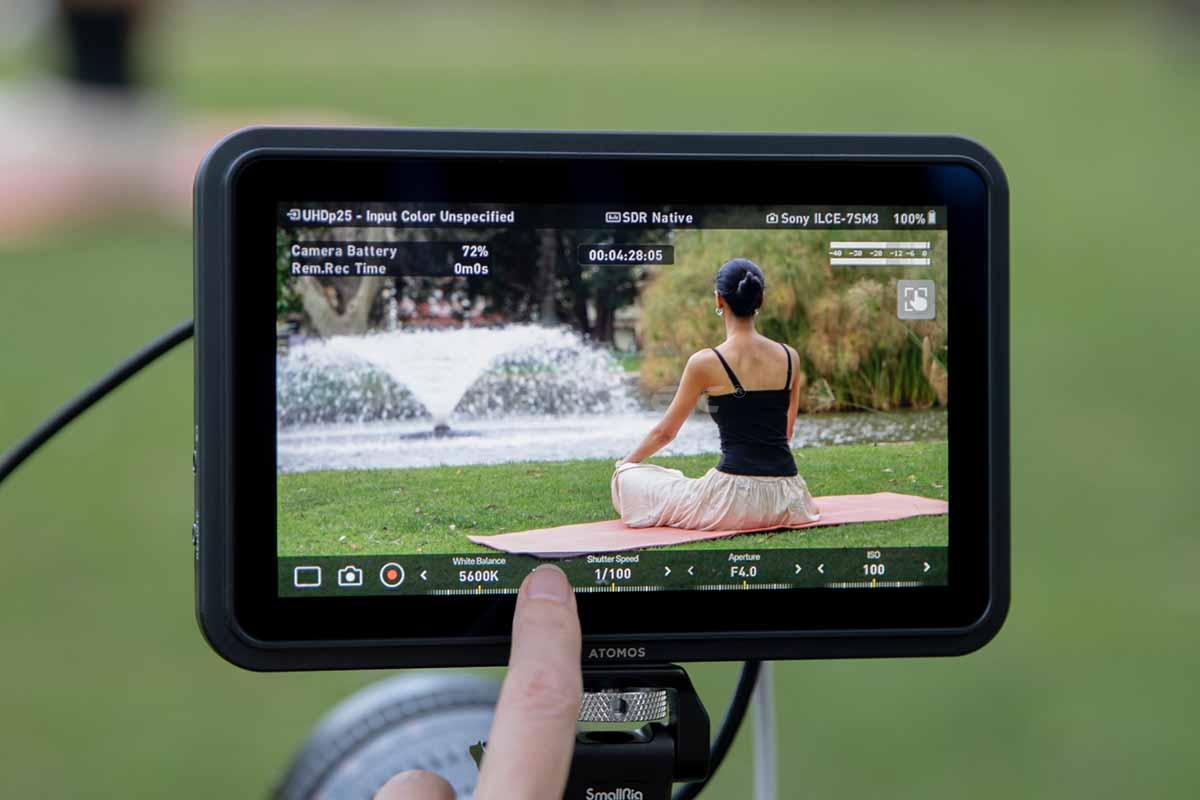

Über USB-C lassen sich bei kompatiblen Kameras zentrale Einstellungen direkt am Monitor bedienen. Dazu gehören je nach Kameramodell unter anderem Weißabgleich, Verschlusszeit, Verschlusswinkel, Blende und ISO. Unterstützte Kameras können außerdem Touch-to-Focus ermöglichen.

Das Wichtigste in 4 Punkten

• 7-Zoll-HDR-Touchscreen mit 1920 × 1080 Pixeln und 2.800 Nits kalibrierter Spitzenhelligkeit
• HDMI-Eingang und -Ausgang für Videosignale bis 4K UHD 30p
• USB-C-Kamerasteuerung mit Touch-to-Focus bei unterstützten Kameramodellen
• Umfangreiche Monitoring-Werkzeuge inklusive EL Zone™, Waveform, Vectorscope, False Color, Focus Peaking und 3D-LUTs

Für wen ist der Atomos Shinobi 7 II geeignet?

Der Shinobi 7 II richtet sich an Filmschaffende, Fotografen und Content Creator, die einen größeren und besonders hellen Kontrollmonitor für Kamera- und Produktions-Workflows benötigen.

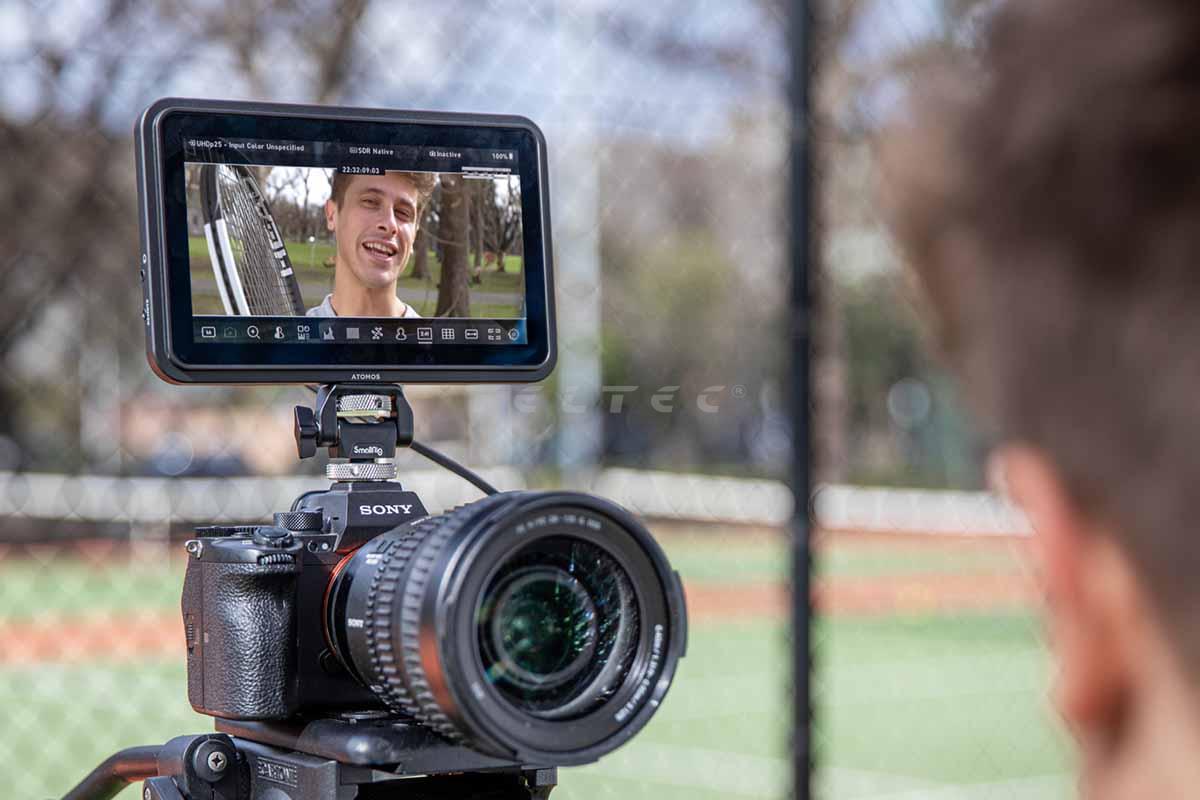

Mit 7 Zoll Bildschirmdiagonale bietet er mehr Darstellungsfläche als typische 5-Zoll-On-Camera-Monitore und eignet sich damit beispielsweise für Schärfekontrolle, Belichtungsbeurteilung und Bildgestaltung am Rig oder Stativ.

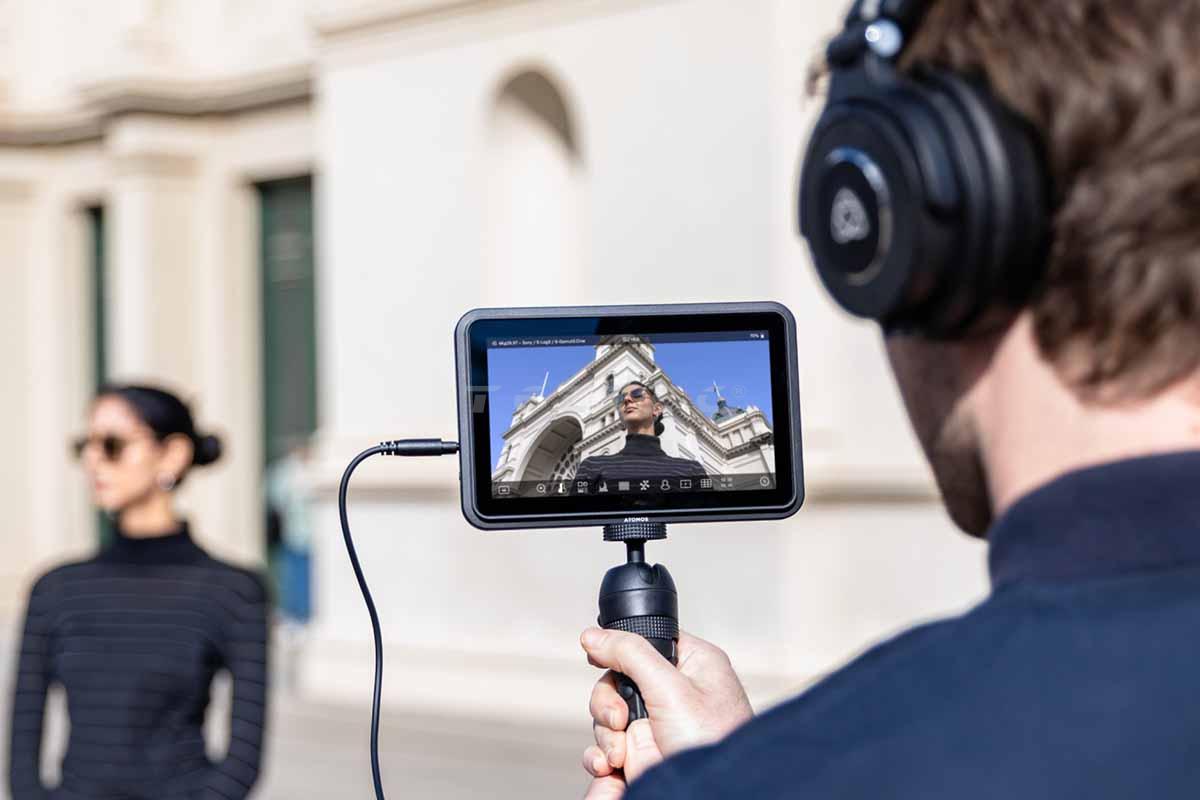

Auch für Regie- und Fokus-Monitoring sowie als Program- oder Preview-Display an einem Videoswitcher ist der Monitor vorgesehen.

Die USB-C-Kamerasteuerung unterstützt kompatible Modelle von Canon, Fujifilm, Nikon, Panasonic und Sony. Für Z CAM Kameras ist die Steuerung über ein optionales USB-C-zu-Serial-Kabel vorgesehen. Der tatsächliche Funktionsumfang hängt vom jeweiligen Kameramodell ab.

In der Praxis

Die hohe Spitzenhelligkeit von 2.800 Nits erleichtert das Monitoring auch in hellen Aufnahmeumgebungen. Gleichzeitig bietet die größere 7-Zoll-Darstellung mehr Platz für eine genaue Bildbeurteilung und für die parallele Nutzung verschiedener Analysewerkzeuge.

Mit der MultiScope-Ansicht lassen sich Bild, Waveform, Vectorscope und Histogramm gemeinsam darstellen. Zusätzlich stehen RGB Parade, mehrere Zoom-Stufen, Focus Peaking, verschiedene False-Color-Modi sowie Zebra zur Verfügung.

Für anamorphotische Aufnahmen unterstützt der Shinobi 7 II De-Squeeze-Faktoren von 1,25x bis 2x. Unterschiedliche Cine- und Social-Frame-Guides helfen bei der Bildgestaltung für verschiedene Ausgabeformate.

3D-LUTs im .cube-Format lassen sich mit 17- oder 33-Point-Auflösung nutzen. Neben User-LUTs stehen Monitoring-Modi für SDR, HLG und PQ zur Verfügung.

Die Stromversorgung kann über einen NP-F-Akku oder USB-C Power Delivery erfolgen. Zusätzlich ist eine DC-Stromversorgung über einen optionalen Battery Eliminator vorgesehen.

Hinweise

• HDMI-Monitoring bis maximal 4K UHD 30p
• USB-C-Kamerasteuerung nur mit unterstützten Kameramodellen
• Touch-to-Focus ist ebenfalls von der verwendeten Kamera abhängig
• NP-F-Akku und USB-C-PD-Netzteil sind nicht im Lieferumfang enthalten
• DC-Stromversorgung erfordert einen optionalen Battery Eliminator

Hauptmerkmale

• 7 Zoll Bildschirmdiagonale
• HDR-Monitor für Kamera- und Produktionsanwendungen
• HDR-Touchscreen mit Edge-lit-Hintergrundbeleuchtung
• Auflösung: 1920 × 1080 Pixel
• Kalibrierte Spitzenhelligkeit: 2.800 Nits
• Farbraum des Displays: Rec.709
• HDMI-Signalunterstützung bis 4K UHD 30p
• Videosignalverarbeitung mit 8/10 Bit und 4:2:2
• Unterstützung für Log-, HLG- und PQ-Workflows

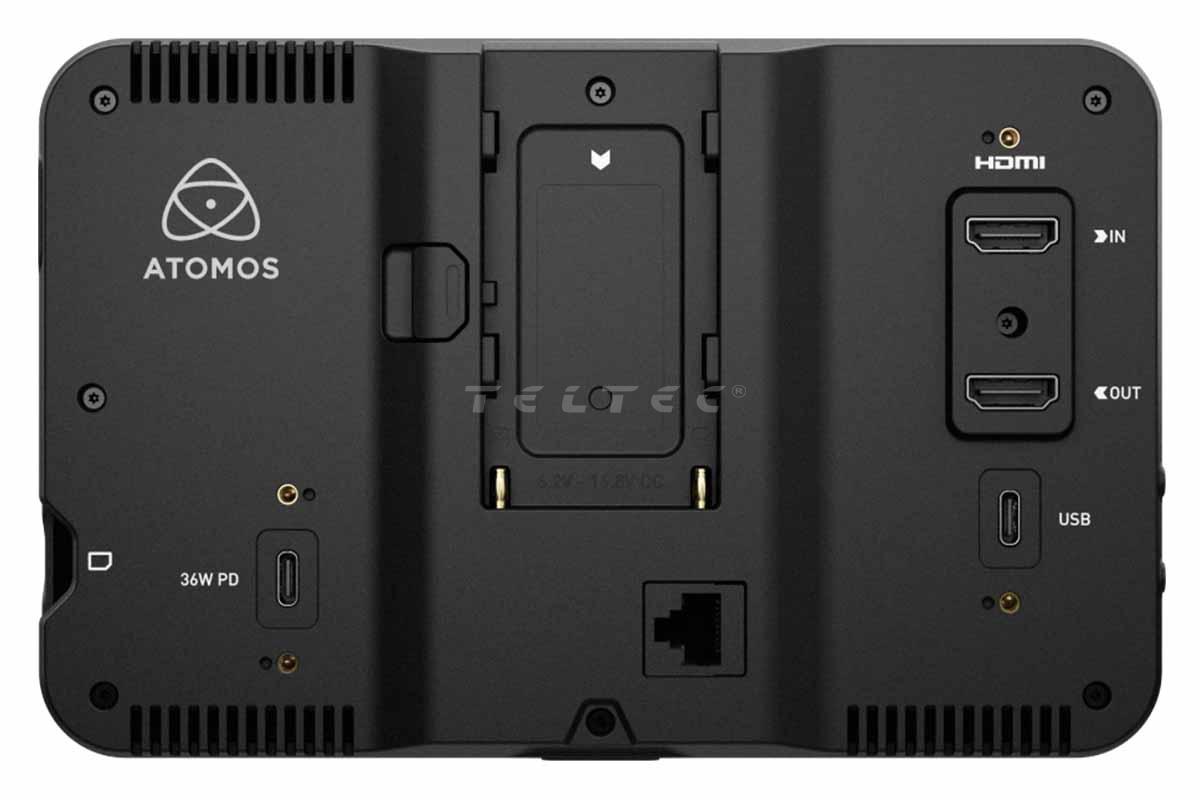

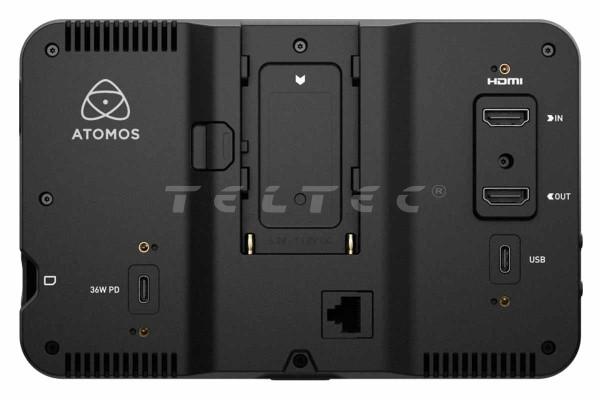

• HDMI 2.0 Eingang und HDMI 2.0 Ausgang
• USB-C für Kamerasteuerung
• RJ45-Ethernet-Anschluss
• Touchscreen
• 3D-LUT-Unterstützung für .cube-Dateien mit 17 und 33 Punkten
• MultiScope mit Bild, Waveform, Vectorscope und Histogramm
• EL Zone™, Atomos False Color und ARRI False Color
• Focus Peaking, Zebra und RGB Parade
• Cine- und Social-Frame-Guides
• Anamorphic De-Squeeze von 1,25x bis 2x
• Stromversorgung über NP-F-Akku oder USB-C Power Delivery
• Passive Kühlung

Lieferumfang

• 1x Atomos Shinobi 7 II Monitor
• 1x USB-C-Kabel, 1 m

Garantie

• 1 Jahr Herstellergarantie (Verlängerung auf 2 Jahre nach Produktregistrierung)

Technische Daten

FAQs

Welche Videosignale unterstützt der Atomos Shinobi 7 II?

Über HDMI lassen sich Signale bis 4K UHD 30p überwachen. Full-HD-Signale werden bis 60p unterstützt. Der Monitor arbeitet mit 8- und 10-Bit-Videosignalen sowie 4:2:2-Farbabtastung.

Welche Kamerafunktionen lassen sich über den Shinobi 7 II steuern?

Bei kompatiblen Kameras können über USB-C unter anderem Weißabgleich, Verschlusszeit, Verschlusswinkel, Blende und ISO eingestellt werden. Auch Camera Overlays, Record Indicator und Touch-to-Focus werden abhängig vom Kameramodell unterstützt.

Mit welchen Kameras lässt sich die Kamerasteuerung nutzen?

USB-C-Kamerasteuerung ist für kompatible Modelle von Canon, Fujifilm, Nikon, Panasonic und Sony vorgesehen. Z CAM Kameras können über ein optionales USB-C-zu-Serial-Kabel eingebunden werden. Der konkrete Funktionsumfang ist vom jeweiligen Kameramodell abhängig.

Unterstützt der Shinobi 7 II eigene LUTs?

Ja. Der Monitor unterstützt 3D-LUTs im .cube-Format mit 17- und 33-Point-Auflösung. User-LUTs können zur Vorschau eines Looks eingesetzt und auch auf den HDMI-Loop-Out angewendet werden.

Welche Werkzeuge stehen für Belichtung und Fokus zur Verfügung?

Zu den Monitoring-Werkzeugen gehören unter anderem Waveform, Histogramm, RGB Parade, Vectorscope, EL Zone™, Atomos False Color, ARRI False Color, Zebra und Focus Peaking. Mehrere Analyseansichten können über MultiScope gleichzeitig dargestellt werden.

Unterstützt der Shinobi 7 II anamorphotische Objektive?

Für das Monitoring anamorphotischer Aufnahmen stehen De-Squeeze-Faktoren von 1,25x, 1,33x, 1,5x, 1,6x, 1,65x, 1,79x, 1,8x und 2x zur Verfügung.

Wie wird der Atomos Shinobi 7 II mit Strom versorgt?

Der Monitor kann mit einem NP-F-Akku oder über USB-C Power Delivery betrieben werden. Zusätzlich ist eine DC-Stromversorgung über einen optional erhältlichen Battery Eliminator vorgesehen.

Zubehör und Systemintegration

Zwingend benötigt

Für das HDMI-Monitoring wird ein zur Kamera beziehungsweise Signalquelle passendes HDMI-Kabel benötigt. Ein HDMI-Kabel ist im angegebenen Lieferumfang nicht enthalten.

Außerdem wird eine geeignete Stromversorgung benötigt, beispielsweise ein kompatibler NP-F-Akku oder eine USB-C-PD-Stromquelle.

Häufig sinnvoll

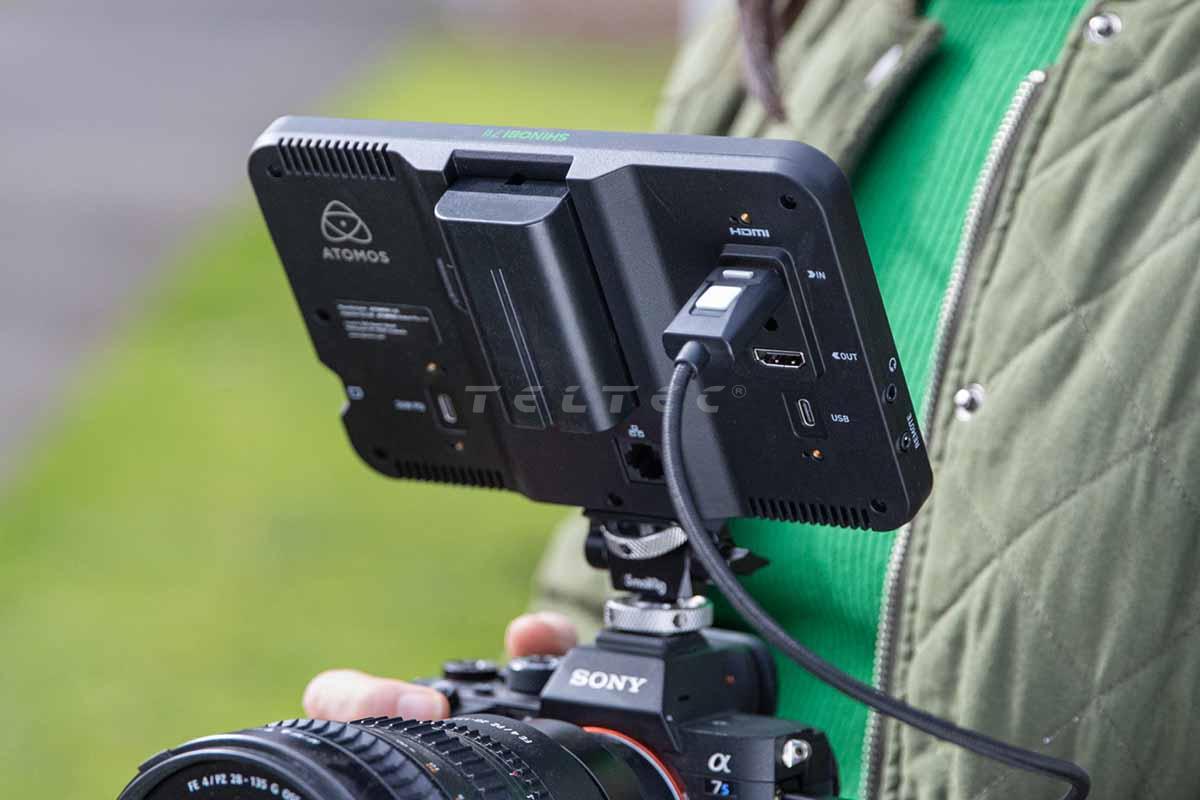

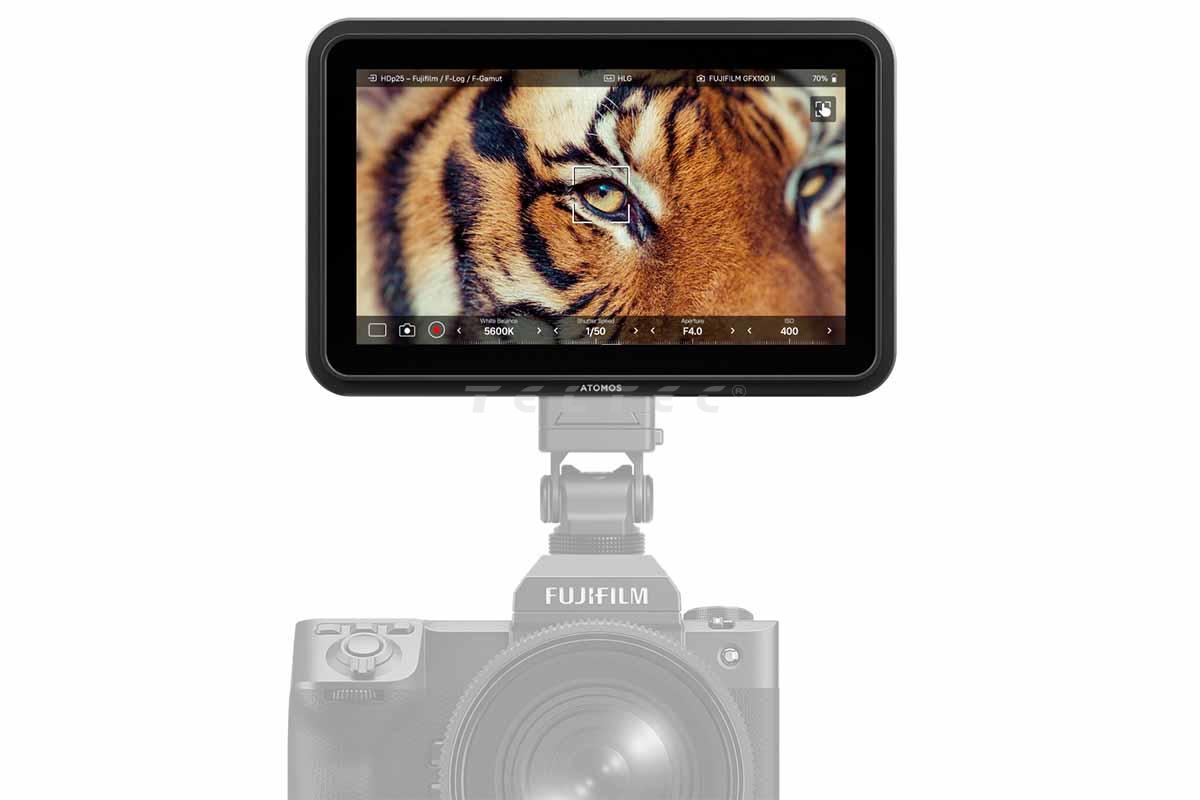

Für den Einsatz an Kamera-Rigs ist eine geeignete Monitorhalterung beziehungsweise ein Monitorarm sinnvoll. Der Shinobi 7 II besitzt Anti-Rotation-Montagepunkte an Ober- und Unterseite.

Optional

Für eine dauerhafte externe DC-Stromversorgung ist ein optionaler Battery Eliminator vorgesehen.

Die On-Device-Kalibrierung kann mit einer kompatiblen Kalibrierungslösung durchgeführt werden.

Für die Kamerasteuerung von Z CAM Kameras ist ein optionales USB-C-zu-Serial-Kabel vorgesehen.

Das sollte man vor dem Kauf wissen

• HDMI-Signale werden bis maximal 4K UHD 30p unterstützt.
• USB-C-Kamerasteuerung und Touch-to-Focus stehen nur mit kompatiblen Kameramodellen zur Verfügung.
• NP-F-Akku und USB-C-PD-Netzteil gehören nicht zum angegebenen Lieferumfang.
• Für eine DC-Stromversorgung wird ein optionaler Battery Eliminator benötigt.
• Für das HDMI-Monitoring muss ein geeignetes HDMI-Kabel separat vorhanden sein.

Beratung zur Systemzusammenstellung

Beim Shinobi 7 II sind vor allem die verwendete Kamera, die gewünschte Kamerasteuerung, die HDMI-Verbindung, die Montage am Rig und die Stromversorgung entscheidend. Je nach Setup können zusätzlich ein passender NP-F-Akku, eine USB-C-PD-Lösung, Monitorhalterung oder weitere Steuerungs- und Kalibrierungskomponenten sinnvoll sein.

Unser Beratungsteam ist telefonisch und per E-Mail erreichbar und geht das geplante Setup gemeinsam durch: vom Videosignal und der Kamerasteuerung bis zur passenden Montage und Stromversorgung.
