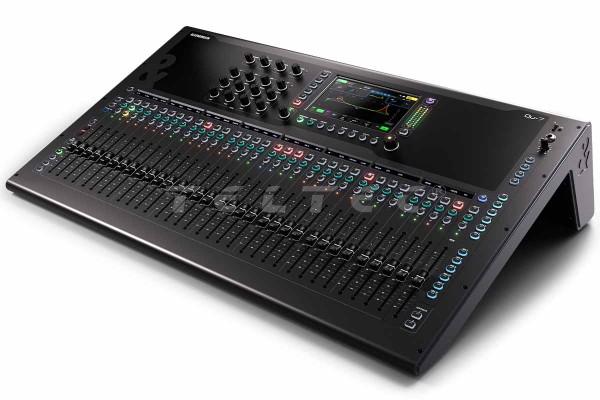

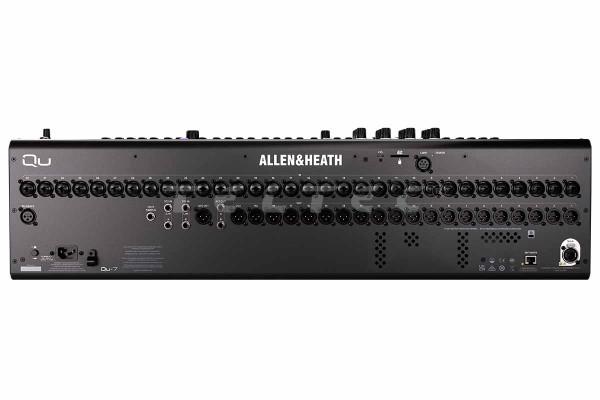

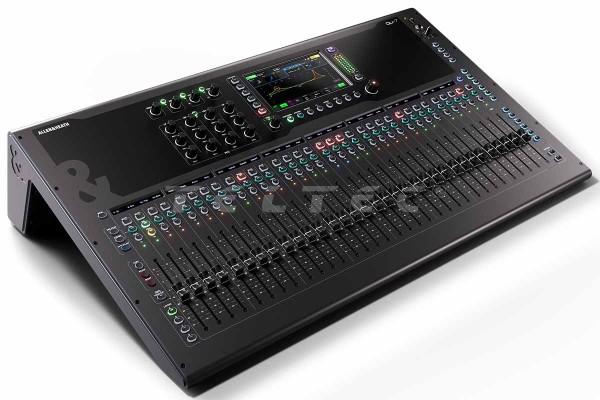

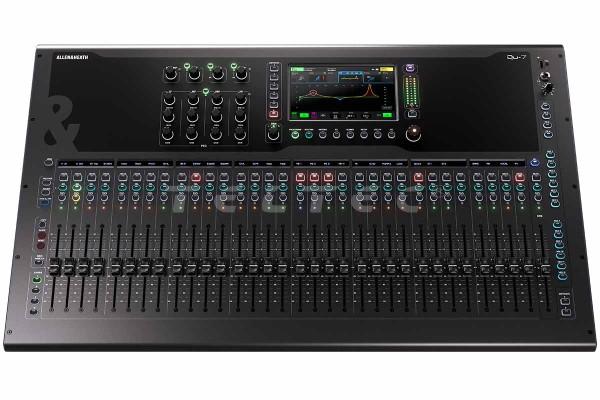

Allen & Heath QU-7 Digitales Mischpult

Audiomischpult mit 96kHz XCVI-Core

: 12339872_0 : 12339872_1 : 12339872_2 : 12339872_3
12339872_0
12339872_1
12339872_2
12339872_3

Allen & Heath
Artikelnummer: 12339872
€ 2.688,24
Brutto:€ 3.199,01
UVP*: 2.772,27 €
zzgl. Versandkosten
Leasing:* mtl. ab 51,18 €
Lieferzeit:
Liefertermin offen
Liefertermin offen
Alternativen auf Lager
Auf die Wunschliste
Beschreibung Beratung Medien Infos zu Hersteller & Produktsicherheit
Beschreibung
Das Allen & Heath QU-7 ist ein digitales Audiomischpult mit einem XCVI-Core , der 32 Mono-... mehr
Menü schließen
Produktinformationen "Allen & Heath QU-7 Digitales Mischpult"

Das Allen & Heath QU-7 ist ein digitales Audiomischpult mit einem XCVI-Core, der 32 Mono- und 3 Stereokanäle, 12 Mixe, 4 Matrizen, 6 FX-Engines sowie einen SLink-Anschluss für die Verbindung mit dem Everything I/O-Ökosystem von Remote-Expandern bietet. Das Mischpult ist vollgepackt mit vielseitigen Aufnahme- und Wiedergabeoptionen, mit einer integrierten 32×32-USB-C-Audioschnittstelle, 32-Kanal-Multitrack-Unterstützung über SD-Karte und einfacher Stereoaufnahme und -wiedergabe über den USB-A-Anschluss.

Hauptmerkmale

  • Digitales Audiomischpult
  • 96kHz XCVI-Kern mit variabler Bit-Tiefe bis zu 96bit, <0,7ms Latenzzeit
  • 38x Eingänge zum Mischen (32x Mono/Linkable, 3x Stereo)
  • 12x Mischungen (6x Mono/Linkable Aux/Group, 6x Stereo Aux/Gruppe)
  • 4x FX-Sends
  • 128x128 SLink Port für Everything I/O Erweiterung und Systemanschlüsse
  • 20x XLR-Ausgangsbuchsen
  • 32x XLR/Klinke ‚Combi‘ Mic/Line Eingangsbuchsen
  • Stereo-Kopfhörerausgang
  • 7" kapazitiver Touchscreen
  • 25x 100mm motorisierte Fader
  • 4x anpassbare Channel-Strip-Layer
  • 8x SoftKeys
  • 19"-Rack-Montage möglich (optionales Kit erhältlich)
  • USB-A Für Stereo-Audio-Aufnahme/Wiedergabe und Daten (2 Kanäle @48/96kHz, 24bit)
  • USB-C Audioschnittstelle für Mehrkanal-Aufnahme/Wiedergabe (32x32 @48/96kHz, 16/24bit)
  • SD Card Slot für Mehrkanal-Audio-Aufnahme/Wiedergabe (16 Kanäle @96kHz, 32 Kanäle @48kHz, 24bit)
  • 6x Multi-FX-Engines mit eigenen Stereo-Return Kanälen und PEQ
  • DAW-Steuerungs-Emulation über USB oder TCP/IP
  • Kompatibel mit ME Personal Monitoring Range
  • Fernsteuerung über kostenlose Apps - Windows/MacOS/iOS/Android

Lieferumfang

  • 1x Allen & Heath Qu-7
  • 1x IEC-Netzkabel

Technische Daten

Inputs


Mikrofon/Line-Eingänge Symmetrische Kombi XLR/Klinke, vollständig abrufbarer Vorverstärker
Eingangsempfindlichkeit  -60 bis +0dBu
TRS-Eingänge -20dB Pad (fest)
Vorverstärker-Verstärkung 0dB bis +60dB, 1dB-Schritte
Maximaler Eingangspegel (XLR/Klinke)  +16dBu Mikrofoneingang / +30dBu TRS-Pad-Eingang
Eingangsimpedanz  >1,5kΩ MIC / >20kΩ TRS
THD+N, Einheitsverstärkung 0dB 0,002% -92dB (20Hz-20kHz, AES Direct Out, @0dBu 1kHz)
THD+N, Mittenverstärkung +30dB 0,004% -88dB (20Hz-20kHz, AES Direct Out, @-30dBu 1kHz)
Phantomspeisung  +48V (+3V / -2V)
Stereo-Line-Eingänge  Symmetrisch, 2x 1/4" TRS-Buchse
Eingangsempfindlichkeit  nominal +4dBu
Trimmung  +/-24dB
Maximaler Eingangspegel  +21dBu
Eingangsimpedanz  >6kΩ

Outputs


XLR-Ausgänge Symmetrisch, XLR
Ausgänge A und B  Symmetrisch, 1/4" TRS Klinke
Source Vollständig patchbar
Ausgangsimpedanz  <75Ω
Nominaler Ausgangspegel  +4dBu = 0dB Meteranzeige
Maximaler Ausgangspegel +22dBu
Ausgangsrestrauschen  -88dBu (stummgeschaltet, 20Hz-20kHz)
AES-Digitalausgang
  • Symmetrischer XLR 2-Kanal
  • 96kHz Abtastrate (Standard mit SRC Bypassed)
  • Umschaltbare Ausgangssampleraten, 44,1/48/88,2/96kHz
  • 2,5 Vss symmetrisch mit 110Ω Abschlusswiderstand

SLink


Anschluss  Neutrik EtherCON (RJ45)
dSnake-Modus  40 Eingänge, 20+40(ME) Ausgangskanäle, 48kHz
DX-Modus 32 Eingangskanäle, 32 Ausgangskanäle, 96kHz
GigaACE/GX 128 Eingänge, 128 Ausgangskanäle, 96kHz
Eingänge  Vollständig patchbar
Ausgänge  Vollständig zuweisbar
Sync/SRC Zuweisbar als Audio-Taktquelle, 48kHz<>96kHz SRC

USB Audio


Qu-Drive USB-A oder SD-Karte, Aufnahme oder Wiedergabe
Stereo-Aufnahme (USB-A)  2-Kanal, WAV, 48/96kHz, 24-bit, vollständig patchbar
Stereowiedergabe (USB-A)  1/2 Kanal, WAV, 44,1/48/96kHz, 16/24-Bit, vollständig patchbar
Multitrack-Aufnahme (SDHC) 16 Kanäle 96kHz, 32 Kanäle 48kHz, 24-Bit, WAV, vollständig patchbar
Mehrspurige Wiedergabe (SDHC) 16 Kanäle 96kHz, 32 Kanäle 48kHz, 24-Bit, WAV, vollständig patchbar
SD-Karte  SDHC, 32GB, UHS-I, Klasse 10 für maximale Kanäle, 48/96 kHz, 24-Bit
USB-Audio-Streaming USB-C-Anschluss, USB 2.0 Core Audio-kompatibel, ASIO/WDM für Windows
Senden (Upstream) 32 Kanäle, 48/96kHz, 24-Bit
Rücklauf (Downstream)  32 Kanäle, 48/96kHz, 24-Bit

Steuerung


Touchscreen  7" kapazitiv, 800 x 480 Auflösung, 24-bit RGB
SoftKeys  8
Mute-Gruppen / DCA-Gruppen  8 / 8
Netzwerk  TCP/IP Ethernet für Steuerung und MIDI
MIDI  USB-C und TCP/IP
Fußschalter  Einzel- oder Doppelfußschalter, Momentary oder Latching

System


38 Eingänge, 28 Busse, XCVI Core Gemessener symmetrischer XLR-Eingang zu XLR-Ausgang, 0 dB Verstärkung, 0 dBu Eingang
Dynamikbereich  110 dB
Frequenzgang  +0/-0,5dB 20Hz bis 20kHz
Headroom  +18dB
Interner Betriebspegel  0dBu
THD+N, Mikrofon/Line geroutet zum Main L/R Out Einheitsverstärkung, 0,005%, -87dB (20Hz-20kHz)
dBFS-Abgleich +18dBu = 0dBFS (+22dBu am XLR-Ausgang)
Meter-Kalibrierung  0dB Meter = -18dBFS (+4dBu am XLR-Ausgang)
Hauptmeter Typ  2x 12 Segmente, schnelle (Spitzen-) Reaktion, folgt PAFL
Kanalmeter Typ  Chromatisches Kanalmetering, voll programmierbare Farbe/Helligkeit
Spitzenwertanzeige  -3dBFS (+19dBu am XLR-Ausgang), Mehrpunktabtastung
Abtastrate  96kHz
Bit-Tiefe  XCVI benutzerdefinierte Bit-Tiefen, bis zu 96 Bit
Latenzzeit  <0,7ms, lokaler Mikrofoneingang zu Main L/R
Betriebstemperaturbereich  0°C bis 40°C
Netzstrom  100-240V AC, 50/60Hz
Maximale Leistungsaufnahme  105W

FX


Interne FX  6x FX-Engines, Send>Return (4 dedizierte FX-Sends) oder Inserted (mit Wet/Dry)
Typen  SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus, Symphonischer Chorus, Flanger, Phaser
6x dedizierte Stereo FX Returns  Fader, Pan, Mute, Routing zu LR/Mix, 4-Band PEQ

Audio Tools


PAFL  PFL oder Stereo in-place AFL, 0 bis -24dB Trim, PAFL-Verzögerung bis zu 682ms
Talkback  Dedizierter Eingang, jedem Mix zuweisbar, Preamp/Trim-Regler, 20Hz20kHz 12dB/oct HPF
Signalgenerator Zuweisbar zu jedem Eingang oder Mix, Sinus/Weiß/Rosa/Bandpass Rauschen
RTA  2x 31-Band 1/3 oct (Stereo) oder 61-Band 1/6 octave (Mono), 20Hz20kHz

Abmessungen


Nur Gerät  800 x 476 x 213 mm
Verpackt im Versandkarton 940 x 670 x 320 mm

Gewicht


Gewicht unverpackt 16.7 kg
Gewicht verpackt 20.8 kg
